基于zynq XC7Z100 FMC接口通用计算平台

一、板卡概述

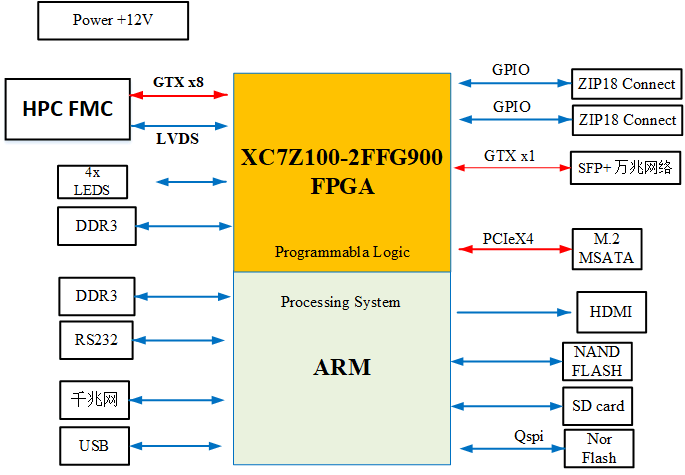

板卡由 SoC XC7Z100-2FFG900I 芯片来完成卡主控及数字信号处理， XC7Z100 内部集成了两个 ARM Cortex-A9 核和一个 kintex 7 的 FPGA ，通过 PL 端 FPGA 扩展 FMC 、光纤、 IO 等接口， PS 端 ARM 扩展网络、 USB 、 RS232 等接口。板卡适应于图像处理、震动、通信、雷达等前端信号处理或者手持机等开发。

二、主要功能和性能

板卡功能	参数		内容
PL端	FMC		FMC-HPC，ASP-134486-01 8个GTX，LA HA HB
	光纤		1路 SFP+，可配置千兆、万兆以太网协议
	存储		1路 M.2 PCIeX4存储接口（默认不提供）
	IO		12bit 1.8V IO@J12，12bit Vfmc@J9
	DDR		DDR3 1GB，32bit @800MHz
	LED		4bit
	HDMI		1路输出（内部转接到ARM）

PS端	DDR		DDR3 1GB 32bit@800MHz
	QSPI Flash		256Mb
	EMMC		8GB
	SD Card		提供16GB SD卡
	RS232		2路RS232
	USB		1路USB2.0, 1路RS232转USB 调试口
	网络		1路千兆RJ45以太网

板卡尺寸	长139mm，宽122.3mm; 带散热片正面最高件 1.35cm 反面最高件0.41cm 板厚 0.20cm 总高度1.96cm
板卡重量	（含散热片）
板卡供电	+12V@2A
板卡功耗	20W
工作温度	Industrial -20℃到+70℃
支持子板	Orihard board	FMC144、FMC210、FMC177、FMC213、FMC450、FMC214

三、软件支持:

板卡功能	参数内容
主处理器	XC7Z100-2FFG900I
软件版本	Vivado2017.4
编程语言	Verilog
PL端测试程序	DDR3测试程序
	LED测试程序
	IO测试程序
	FMC测试程序（结合FMC 子卡）
	AXI总线 DMA测试程序
PS端裸机测试程序	DDR3测试程序
	网络测试程序
	RS232测试程序
	QSPI Flash测试程序
	Emmc测试程序
	SD Card测试程序
	AXI总线 DMA测试程序
PS端操作系统程序	Uboot版本	U-Boot 2017.01
	LINUX内核版本	LINUX-4.6.0-g399574f
	串口软件	Xshell6；secureCRT7.0
	Vivado版本	7z100_vivado2017.4@2017.4
	PS端DDR3 读写
	HDMI显示	（默认不提供）
	USB 接口测试
	网口测试
	串口测试
	QSPI Flash 存储器	U16
	SD卡启动测试
	EMMC 存储器
	PCIe M.2 存储	未开发（默认不提供）

四、应用领域：

● 软件无模拟嵌入式边缘计算线电处理平台

● 图形图像跟踪处理

●
