1 、概述本仪器是一款面向工业控制、新能源、震动测量等业务开发的平板AI数据分析仪。基于 Jetson Orin Nano（AI边缘计算）、实现RapidIO接口数据接入，进行AI分析。RapidIO支持低延时、高带宽数据输入。

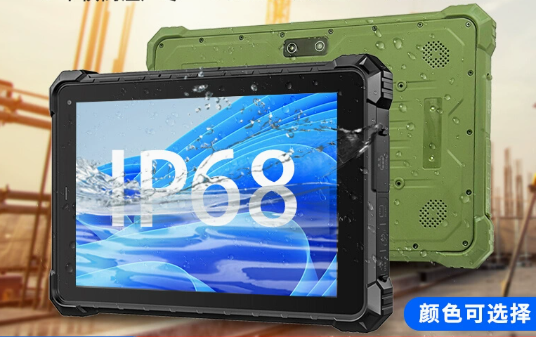

图1 产品外观参考

2 、原理框图

3、技术指标

主处理器

AI性能

67 TOPS

GPU

搭载 32 个 Tensor Core 的 1024 核 NVIDIA Ampere 架构 GPU

GPU最大频率

1020MHz

CPU

6 核 Arm® Cortex® A78AE v8.2 64 位 CPU

1.5MB L2 + 4MB L3

CPU最大频率

1.7 GHz

DDR

8GB 128 位 LPDDR5 102 GB/s

EMMC

硬盘

M.2接口 2TB固态硬盘

USB

RS232

Wifi

触摸显示

RapidIO

协议版本

支持串行RapidIO Gen 1，Gen 2

链路速度

1.25， 2.5， 3.125， 5.0 和 6.25Gbps

链接配置

支持x1， x2，和 x4

工作方式

最高16 倍的时间同步的同步全双工支持

数据捕获

无损的100% 线速数据捕获；

支持震动，电力信号的4路RapidIO方式接入

软件功能

实时分析，过滤和触发

物理性能

几何尺寸

加固平板设计

工作温度范围

IP54防护，支持-20℃-60℃宽温工作

重量

电池工作

北京太速科技
