一、板卡概述

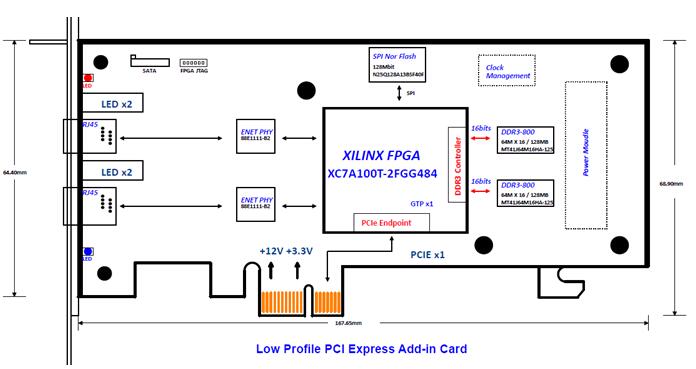

      本板卡采用Xilinx公司的Artix7系列的XC7A100T-2FGG484 芯片作为主处理器。包含双路千兆电口网络，双组DDR，PCIeX1 V1.1接口，板卡设计满足工业级要求。







二、功能和技术指标：

板卡功能	参数内容
主处理器	XC7A100T-2FGG484I
板卡标准	PCI EXPRESS CARD SPECIFICATION, REV. 1.1
电气规范	标准 PCIe半高卡，符合PCI Express 2.0 规范，支持PCIe x1模式
板载缓存	板载2组64M x 16bit的DDR3内存颗粒
加载Flash	板载16MB SPI Flash，用于FPGA程序加载
高速接口	两路千兆以太网接口，最大支持1000Mbps线速率
低速接口	8个 LVTTL GPIO
板卡尺寸
板卡重量	（含散热片）
板卡供电	DC +12V，1A
板卡功耗	10W
工作温度	Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	XC7A100T-2FGG484
软件版本	ISE14.7
编程语言	Verilog
板卡接口测试程序	DDR测试、以太网测试、PCIe IO模式测试
板卡接口应用程序	PCIe V1.1 XDMA 测试FPGA程序， Windows 7，Linux驱动程序

四、应用领域

     网络加速、隔离、加密卡
