一、板卡概述

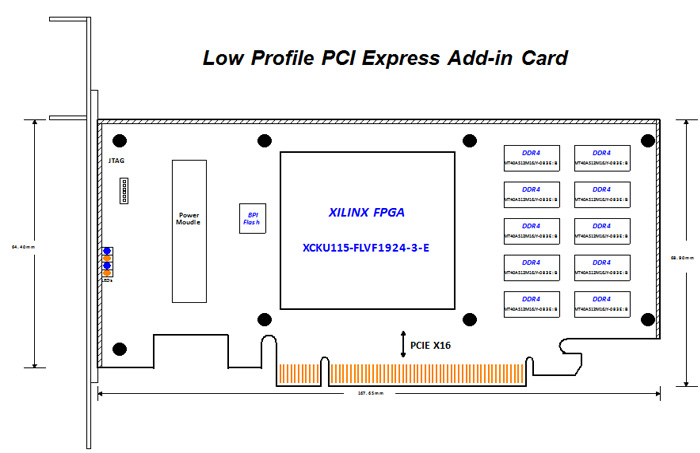

     本板卡系北京太速科科技自主研发,采用Xilinx公司的XCKU115-3-FLVF1924-E芯片作为主处理器,主要用于FPGA硬件加速。板卡设计满足工业级要求。如下图所示:





41ed300c29c0c126741b4204366af66a_1-02









二、功能和技术指标:

板卡功能

参数内容

主处理器

XCKU115-3-FLVF1924-E

板卡标准

PCI EXPRESS CARD REV. 1.1

电气规范

标准PCIe半高、半长卡,符合PCI Express 3.0 规范

板载缓存

支持2x72bit(数据位宽64bit+ECC)DDR4存储,数据传输速率  2400Mb/s。

DDR4单簇容量4GB,两组总容量为8GB

加载Flash

BPI模式

高速接口

 无

低速接口

无

板卡尺寸


板卡重量

(含散热片)

板卡供电

DC +12V,6A

板卡功耗


工作温度

Industrial  -45℃到+80℃


三、接口测试软件:

板卡功能

参数内容

主处理器

XCKU115-3-FLVF1924-E

软件版本

Vivado 2017.4

编程语言

Verilog

板卡接口测试程序

DDR测试、PCIe IO模式测试

板卡接口应用程序

PCIe V3.0 XDMA 测试FPGA程序

Windows 7,Linux驱动程序



四、应用领域

     FPGA硬件加速
