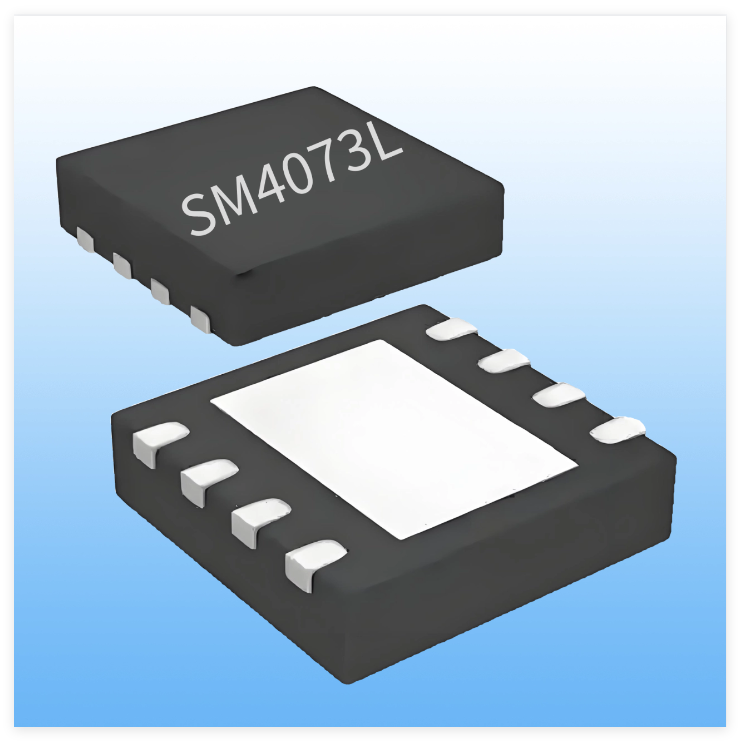

SM4073L是一款专为单节锂电池设计的高集成度线性充电芯片，它不仅支持1A充电电流和30V的引脚耐压能力，还具备外围电路简单、多重安全保护和低功耗待机等优势。无论是移动电话、蓝牙设备还是各种便携式电子产品，SM4073L都能提供稳定可靠的充电解决方案。

核心特性

SM4073L在典型工作条件下（25℃，VCC=5V）表现出色。其浮充电压为4.2V，精度达到±1%，这确保了锂电池能够充满且不会过充或欠充，有效延长电池寿命。

充电电流可通过外部电阻在0.5A到1A之间灵活调节。具体设置方法是：在PROG引脚连接一个电阻到地，电阻值越大，充电电流越小。计算公式为：电阻值（kΩ）= 1200 / 充电电流（A）。例如，需要1A充电电流时，使用1.2kΩ电阻；需要0.5A电流时，使用2.4kΩ电阻。

当检测到电池电压低于2.9V时，芯片会自动进入涓流充电模式，以约200mA的小电流为电池预充电，这一特性能够有效保护深度放电的电池。

智能功耗管理

SM4073L在功耗控制方面表现优异。充电完成后，芯片进入待机模式，此时电流仅为100μA，能够以极低功耗监控电池状态。当没有输入电压或PROG引脚断开时，芯片进入停机模式，电流消耗仅0.25μA。在VCC=0V的睡眠模式下，电流同样低至0.25μA，最大程度地减少电池损耗。

全面保护功能

这款芯片集成了多重保护机制，确保充电安全可靠：

• 输入过压保护：当输入电压超过6.5V时自动保护，防止高压损坏芯片

• 电池反接保护：可承受-230mV的反接电压，避免因电池接反而造成损坏

• 过热保护：当芯片温度达到120℃时自动降低充电电流，防止过热

• 欠压锁定：当输入电压低于3.8V时停止工作，确保正常工作条件

引脚功能详解

SM4073L采用DFN3X3-8封装，共有9个引脚：

• BAT引脚（1号）：充电电流输出端，直接连接锂电池正极

• STDNY引脚（2号）：充电完成指示灯接口，需要外接上拉电阻

• CHRG引脚（3号）：充电状态指示灯接口，同样需要上拉电阻

• EN引脚（4号）：芯片使能端，低电平工作，高电平或悬空时关闭

• GND引脚（5号）：接地端

• PROG引脚（6号）：充电电流设置与监控，通过外接电阻设置电流

• NC引脚（7号）：空引脚，不需要连接

• VCC引脚（8号）：电源输入端，连接5V电源

• Power PAD（9号）：散热焊盘，必须接地以帮助散热

工作原理

SM4073L采用三阶段智能充电管理：

1. 涓流充电阶段：当电池电压低于2.9V时，以约200mA的小电流充电，保护低电量电池

2. 恒流充电阶段：电池电压达到2.9V后，以设定电流快速充电

3. 恒压充电阶段：当电池电压达到4.2V后，保持电压恒定，电流逐渐减小

当充电电流降至设定值的1/10时，充电过程结束，芯片进入待机模式。如果电池电压下降至4.05V以下，芯片会自动重新开始充电，确保电池始终保持充足状态。

实用设计建议

充电电流设置

根据电池容量选择合适的充电电流，建议不超过电池容量的1C。例如，1000mAh电池可选择1A电流，2000mAh电池可选择1A或2A电流（需注意散热）。PROG引脚电阻应选择精度不低于1%的型号，以确保电流稳定。

散热设计

散热设计至关重要。Power PAD必须大面积接地，PCB布局时应预留足够的散热铜皮。如果经常需要1A充电，建议在散热片处增加散热焊盘，避免芯片因过热而降低充电电流。

状态指示灯设计

CHRG和STDNY引脚为开漏输出，需要外接上拉电阻（典型值为1kΩ）后才能驱动LED灯。这是许多初学者容易忽略的重要细节。

使能控制

如果需要手动控制充电开关，可将EN引脚接高电平（3.3V或5V）来关闭充电。如果不需要手动控制，直接将EN引脚接地，芯片将始终保持工作状态。

典型应用场景

SM4073L非常适合以下应用：

• 小型便携设备：移动电话、PDA、MP3播放器

• 蓝牙设备：蓝牙耳机、蓝牙音箱

• 充电配件：单节锂电池充电座、便携式充电器

• 其他设备：小型游戏机、智能手环等手持设备

总结

SM4073L以其高集成度、简单的外围电路和全面的保护功能，成为单节锂电池充电应用的理想选择。通过合理的设计和布局，这款芯片能够为各种便携式设备提供安全、高效的充电解决方案。工程师在设计时只需注意散热管理和外围元件选择，就能充分发挥其性能优势。
