在当今的电子设备领域，锂电池作为主流电源，其管理芯片的性能优劣对设备的整体表现有着至关重要的影响。海川半导体推出的 SM5056 锂电池管理芯片，凭借其出色的性能和广泛的适用性，在众多同类产品中脱颖而出。

一、充电性能剖析

（一）可编程充电电流

SM5056 具备 1.2A 可编程电流的特性。这一特性允许用户根据不同容量的电池，灵活自由地设定充电速度。对于大容量电池而言，可将充电电流设置在较高水平，从而显著缩短充电时间，告别以往漫长的等待过程；而对于小容量电池，适当降低充电电流，则能在一定程度上保护电池，平衡充电速度与电池寿命之间的关系。

（二）智能三阶段充电

该芯片采用智能三阶段充电模式，依次为涓流（2.9V 低压保护）、恒流、恒压（4.2V 精准截止）。当电池电压较低时，首先进入涓流充电阶段，以较小的电流对电池进行预处理，有效激活电池，同时 2.9V 低压保护功能可避免电池因过度放电而损坏。随着电池电压上升，进入恒流充电阶段，此时以稳定的较大电流快速为电池补充电量，大大提高充电效率。当电池电压接近满电状态时，进入恒压充电阶段，在 4.2V 精准截止，防止电池过充，全程呵护电池健康，经测试，可延长电池寿命达 30%。

（三）过热自调节

芯片内置热反馈技术，当检测到温度达到 145℃时，会自动降低充电电流。这一功能在防止电池过热方面发挥着关键作用，有效杜绝了因过热可能引发的安全隐患，例如避免电池鼓包、燃烧甚至爆炸等严重问题，保障了充电过程的安全性与稳定性。

二、封装形式与充电接口优势

（一）多种封装形式

SM5056 提供 ESOP8、EMSOP8、DFN2x2 - 8 三种封装形式。不同的封装形式在尺寸、引脚排列等方面存在差异，这使得芯片能够适配多种不同的应用场景和电路板设计需求。例如，在空间较为紧凑的便携设备中，DFN2x2 - 8 这种小型化封装形式可能更具优势，能够有效节省电路板空间；而对于一些对散热要求较高的应用，ESOP8 或 EMSOP8 封装形式可能因其更好的散热性能而被选用。

（二）5V USB 直充

该芯片支持 5V USB 直充，这意味着无需复杂的电路设计，即可兼容手机适配器、充电宝、电脑 USB 口等常见的 5V 电源。这种便捷的充电方式极大地降低了用户充电的门槛，无论用户身处何种环境，只要有合适的 5V 电源，都能轻松为设备充电，提高了设备使用的便利性。

三、智能守护功能与低功耗设计

（一）自动再充电

当电池电压低于 4.05V 时，SM5056 能够自动启动补电功能，无需用户手动干预。这一功能确保了设备的续航能够持久在线，对于一些需要长时间持续运行的设备，如智能手表、IoT 终端等，自动再充电功能能够保证设备在电量较低时及时补充电量，维持设备的正常运行。

（二）双状态指示灯

芯片配备 CHRG（充电中）与 STDBY（充满）双状态指示灯。通过这两个指示灯，用户可以实时直观地了解电池的充电状态，充电过程中的异常状态也能一目了然。例如，当 CHRG 指示灯闪烁异常时，可能表示充电过程出现故障，如接触不良、电池故障等，方便用户及时排查问题。

（三）超低待机电流

SM5056 的待机电流≤2μA，采用了超低功耗设计。这一设计使得设备在待机状态下的耗电量大幅降低，与其他同类芯片相比，待机时长可提升 50%。对于一些长期处于待机状态的设备，如智能家居传感器等，超低待机电流能够显著延长设备的电池更换周期，降低使用成本，同时也符合节能环保的理念。

四、实测应用优势

（一）充电电流提升

经过海川实验室实测，在同样条件下，当 SM5056 设定电阻为 1K 时，最大充电电流可达 1268mA 左右。相比主流的 4056 方案（典型值 1000mA），充电电流提升了 26.8%。这一提升使得设备能够在更短的时间内完成充电，大大提高了充电效率，为用户节省了宝贵的时间。

（二）涓流充电效率提高

SM5056 的涓流为 1/5C（200mA 以上），相较于传统 1/10C 涓流方案，充电效率提升了 40%。在电池电压较低时，较高的涓流充电电流能够更快地激活电池，缩短整个充电周期，同时也能更好地保护电池，延长电池使用寿命。

（三）耐压能力增强

在耐压测试中，SM5056 静态输入端耐压可达 12.1V（步进 0.1V），较竞品 9V 耐压阈值提升了 34.4%。更强的耐压能力使得芯片在面对电压波动时具有更好的稳定性，能够有效防止因电压过高而导致的芯片损坏，提高了设备的可靠性和安全性。

五、广泛的应用场景

（一）便携设备领域

在移动电话、PDA、MP3 播放器、蓝牙耳机等便携设备中，SM5056 有着广泛的应用。这些设备通常对电池管理芯片的体积、功耗和充电性能有较高要求。SM5056 的多种封装形式能够满足不同便携设备对电路板空间的需求，超低的待机电流可延长设备的续航时间，而高效的充电性能则能让用户在短时间内完成充电，方便随时使用设备。

（二）手持设备领域

智能手表、便携医疗设备、IoT 终端等手持设备也离不开 SM5056 的支持。对于智能手表而言，需要芯片具备低功耗和精准的充电管理功能，以保证手表能够长时间稳定运行且电池寿命长；便携医疗设备对安全性和稳定性要求极高，SM5056 的过热自调节和过压保护等功能能够确保设备在充电过程中的安全可靠；IoT 终端通常数量众多且分布广泛，SM5056 易于使用和维护的特点，使其能够满足大规模部署的需求。

（三）其他应用领域

在单节锂电池充电管理和低功耗嵌入式系统中，SM5056 同样表现出色。其完善的充电管理功能和低功耗特性，为这些应用场景提供了可靠的电源管理解决方案，有助于提升整个系统的性能和稳定性。

综上所述，SM5056 锂电池管理芯片以其卓越的充电性能、灵活的封装形式、智能的守护功能、出色的实测优势以及广泛的应用场景，在锂电池管理芯片市场中展现出强大的竞争力，为众多电子设备的稳定运行和性能提升提供了有力保障。

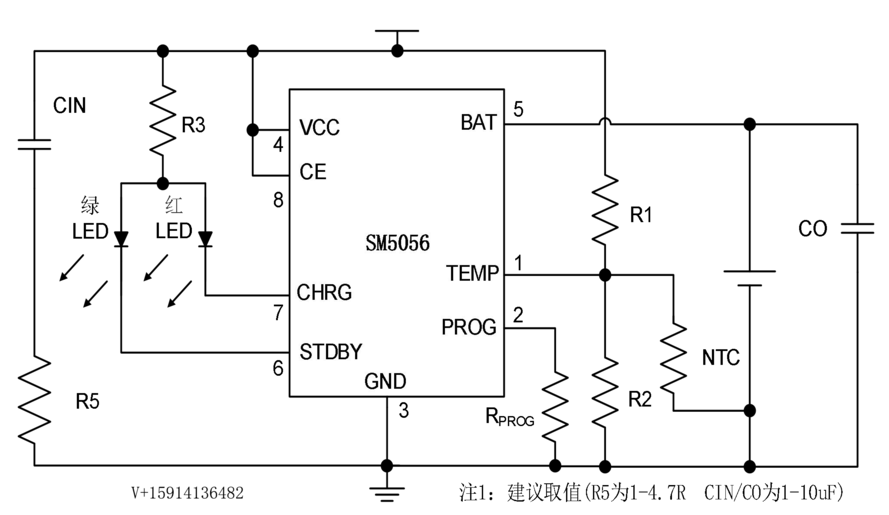

SM5056 典型应用电路图▲
