在个人护理与便携小家电领域，马达驱动芯片的性能直接影响产品的动力输出、功耗表现及系统可靠性。HT3112、HT3310、HT3110系列全集成电机驱动芯片，在单芯片内集成了锂电池充电管理、电机驱动、续流二极管、按键控制及多重保护电路。本文基于三款芯片的技术参数，从指标和应用适配角度进行对比分析。

一、核心参数对比

二、芯片功能特性

1. 内部集成架构

三款芯片均集成以下模块：

锂电池充电管理（支持涓流、恒流、恒压充电）

电机驱动及内置续流二极管

按键控制逻辑

过流、过温、过放保护电路

HT3110与HT3310采用SOT23-6封装，适用于空间受限的便携设备；HT3112采用ESOP8封装，底部配备散热焊盘，适用于更高功率场景。

2. 充电管理

充电电流 ：HT3110/HT3310为0.5A，HT3112为1.0A。

充电逻辑 ：电池电压低于2.8V时进入涓流模式（电流为恒流值的0.2倍）；高于2.8V进入恒流模式；电压接近4.2V时电流逐渐减小，降至恒流值的0.1倍时终止充电。

智能再充电 ：电池充满后若5V输入持续接入，芯片监控BAT引脚电压，低于4.05V时自动重启充电。

3. 保护机制

输出过流保护 ：VM脚电流超过2.6A（典型值）时关闭输出，需重新按键开机恢复。

电池过放保护 ：电池电压低于2.9V时切断输出，高于3.2V后释放。

过温保护 ：芯片内部温度达到150℃时关闭输出，降至120℃后恢复。

HT3112专属保护 ：支持堵转保护与短路保护，适用于负载变化剧烈的场景。

4. 按键控制模式

HT3110 ：单击开关机，适用于单档位控制需求。

HT3310 ：固定三档循环（50%占空比 → 75% → 100% → OFF），无需外部配置。

HT3112 ：通过MODE引脚配置——

接BAT：三档循环调速

接GND：一档开关

5. 待机功耗

三款芯片待机电流典型值均为5µA，可降低电池自耗，延长存放时间。

三、外围电路设计要点

根据规格书 “布局的考虑”及“VIN输入旁路电容”章节，设计时需注意：

电容布局
BAT引脚电容应尽量靠近芯片，走线短而宽，以减小回路阻抗。

VM脚走线
电机负极连接至VM引脚的走线同样要求短而宽，降低寄生电感对过流检测的影响。

电池走线
电池到BAT引脚的走线短而宽，可减少线路压降。

VIN旁路电容
若使用陶瓷电容，建议串联一颗2Ω电阻，用于消除上电瞬间可能产生的高压瞬态尖峰，降低芯片损坏风险。

外置MOS扩展
三款芯片均支持通过外置PMOS管扩展驱动电流，典型应用电路中提供了扩展方案，适用于持续电流超过内置驱动能力的场景。

四、指示灯状态定义

充电状态 ：充电过程中红灯亮，充满后红灯灭、绿灯亮。

放电状态 ：放电时绿灯亮；电池电压低于3.2V时绿灯闪烁，直至输出关闭。

五、应用场景与选型参考

六、技术总结

HT3112、HT3310、HT3110系列芯片的主要技术特征如下：

集成度 ：单芯片集成充电、驱动、续流、控制及保护功能，外围元件数量少。

驱动能力覆盖 ：持续电流1.6A至2.0A，峰值最高3.0A，可通过外置MOS进一步扩展。

功耗 ：待机电流5µA，充电电路支持涓流-恒流-恒压三段式管理。

保护功能 ：硬件级过流、过放、过温保护，HT3112额外支持堵转与短路保护。

控制方式 ：提供单档开关、固定三档调速、可配置双模三种方案，适配不同产品定义。

设计人员可根据终端设备的功率需求、档位功能、封装尺寸及保护要求，在上述三款芯片中进行选型匹配。

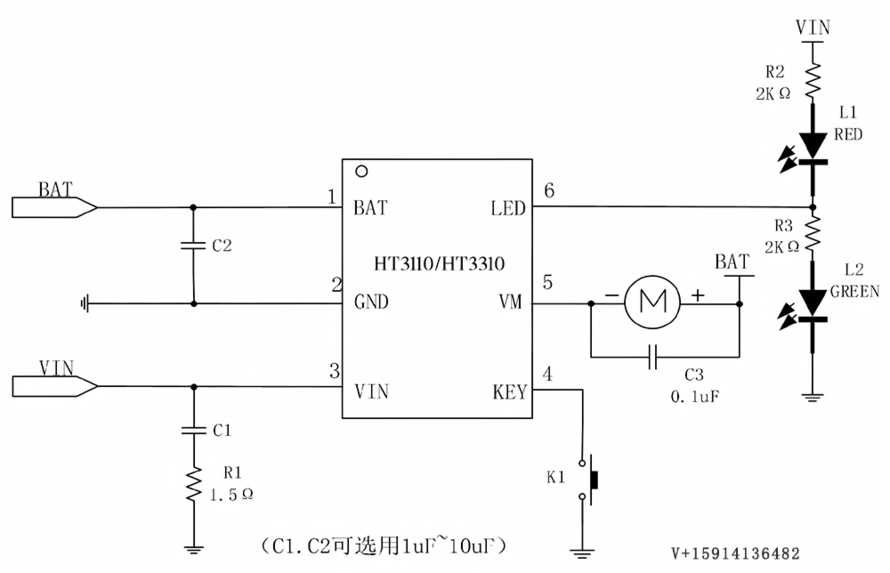

HT3110/HT3310典型应用电路图▲

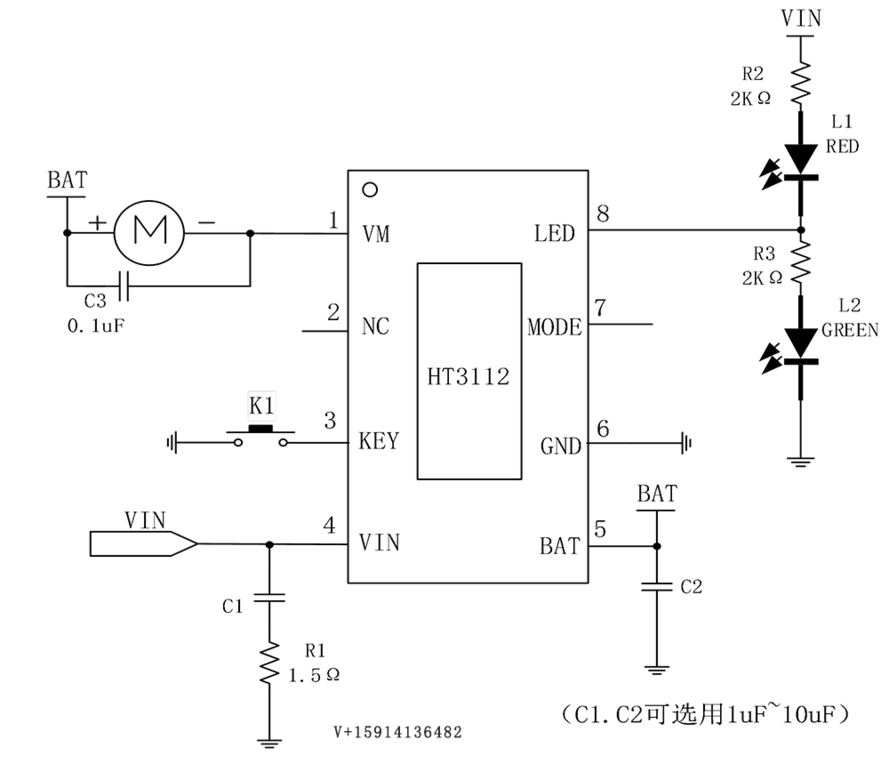

HT3112典 型应用电路图 ▲
