本文分享自天翼云开发者社区《 程序员的画图方式》.作者： y****n
1、推荐使用工具：typora轻量级markdown编辑器
2、语法
（1）语法如下：
```mermaid ```
（2）流程图方向：
| 标志 | 方向 |
|---|---|
| TB | top bottom - 从上到下 |
| BT | bottom top - 从下到上 |
| RL | right left - 从右到左 |
| LR | left right - 从左到右 |
| TD | 等同于 TB |

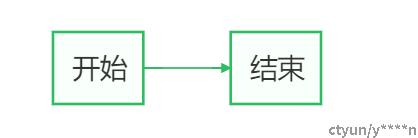

- 创建一个从左到右流程图语法如下：
```mermaid graph LR 1[开始] --> 2[结束]```

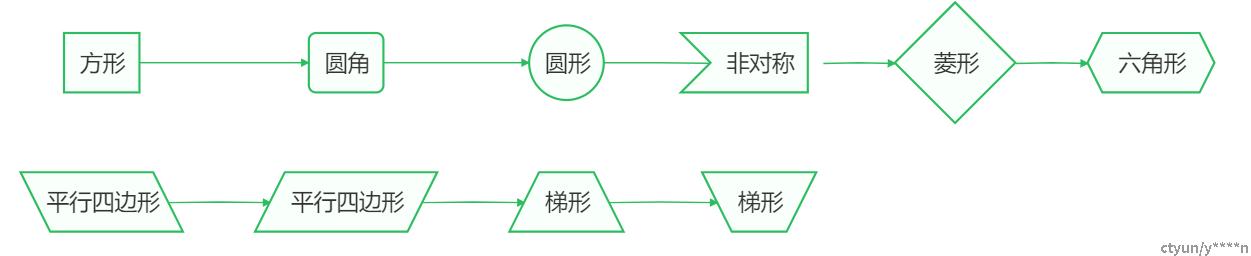

（3）流程块形状如下：
```mermaid
graph LR 1[方形] --> 2(圆角) --> 3((圆形)) --> 4>非对称] --> 5{菱形} --> 6{{六角形}}
7[\平行四边形\] --> 8[/平行四边形/] --> 9[/梯形\] --> 10[\梯形/]```

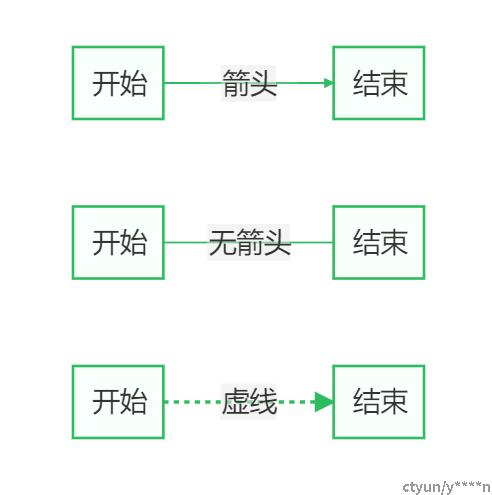

（4）连线样式
- 有箭头：一般指数据流方向
- 无箭头：仅表示相关性
- 实线：强关联
- 虚线：弱关联
```mermaid graph LR 1[开始] -- 箭头 --> 2[结束] 3[开始] -- 无箭头 --- 4[结束] 5[开始] -. 虚线 .-> 6[结束]```

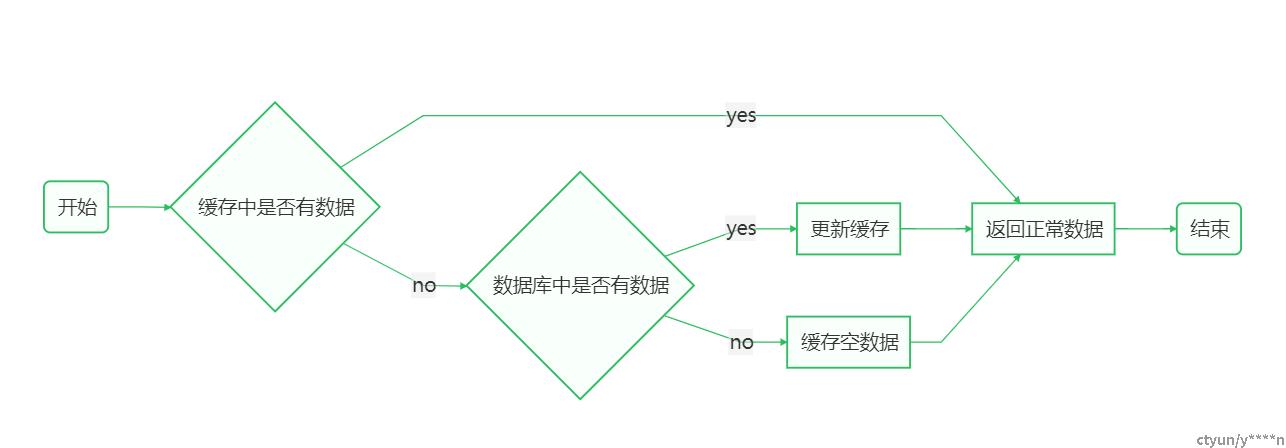

3、实例
```mermaid
graph LR
A(开始)-->B{缓存中是否有数据}B-->|yes|C[返回正常数据]B-->|no|D{数据库中是否有数据}D-->|yes|E[更新缓存]D-->|no|F[缓存空数据]E-->C
F-->C
C-->G(结束)```
来自 “ ITPUB博客 ” ，链接：https://blog.itpub.net/70014251/viewspace-3097376/ ，如需转载，请注明出处，否则将追究法律责任。
