K8s Application模式下的flink任务执行精要

Docker/K8 作者：天翼云开发者社区 时间：2025-09-18 17:38:06 0 删除 编辑

本文分享自天翼云开发者社区《 K8s Application模式下的flink任务执行精要》，作者： l****n

构键k8s集群

  1. 在这里，我们需要搭建一个K8S环境用于提供flink任务的运行时环境。在这里推荐使用kubeadm或者一些脚本工具搭建，可参考本 自动k8s脚本工具。具体过程在这里省略，可以参考上述链接中的文档进行操作。

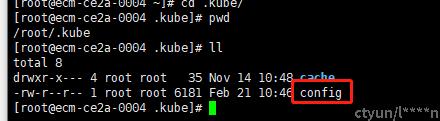

  2. 需要注意的是，我们需要在相应用户的目录下提供一个kubeconfig文件，如下图所示，通过该文件，StreamPark才能顺利地调用K8S客户端提交任务，该config的内容为与K8S的ApiServer进行连接时需要使用的信息。

提供flink运行任务的环境

  1. 将kubeconfig提供出来，供flink客户端调用

  2. 在这里主要提供一个供flink使用命名空间、和sa


# 创建namespace


kubectl create ns flink-dev



# 创建serviceaccount


kubectl create serviceaccount flink-service-account
-n flink-dev



# 用户授权


kubectl create clusterrolebinding flink-role-binding-flink
--clusterrole
=edit
--serviceaccount
=flink-dev:flink-service-account

下载flink客户端

flink客户端是控制flink的核心，需要下载并部署


wget https://archive.apache.org/dist/flink/flink-1.14.3/flink-1.14.3-bin-scala_2.12.tgz


tar
-xf flink-1.14.3-bin-scala_2.12.tgz

任务编程

任务jar生成过程

在这里，主要提供一个flink任务案例供flink k8s application进行调用

  1. 开发java代码，供使用，本示例项目较为简单，仅为将数据输出至mysql中，调用mysql-connector进行实现


package
cn.
ctyun.
demo;







import
org.
apache.
flink.
api.
java.
utils.
ParameterTool;



import
org.
apache.
flink.
connector.
jdbc.
JdbcConnectionOptions;



import
org.
apache.
flink.
connector.
jdbc.
JdbcSink;



import
org.
apache.
flink.
streaming.
api.
datastream.
DataStreamSource;



import
org.
apache.
flink.
streaming.
api.
environment.
StreamExecutionEnvironment;







public
class
SinkToMySQL {



public
static
void
main(
String[]
args)
throws
Exception {



//       从启动参数中获取连接信息



ParameterTool
parameterTool
=
ParameterTool.
fromArgs(
new
String[]{
"url",
"passwd",
"user"});



StreamExecutionEnvironment
env
=
StreamExecutionEnvironment.
getExecutionEnvironment();



env.
setParallelism(
1);











DataStreamSource
<
Event
>
stream
=
env.
fromElements(



new
Event(
"Mary",
"./home",
1000L),



new
Event(
"Bob",
"./cart",
2000L),



new
Event(
"Alice",
"./prod?id=100",
3000L),



new
Event(
"Alice",
"./prod?id=200",
3500L),



new
Event(
"Bob",
"./prod?id=2",
2500L),



new
Event(
"Alice",
"./prod?id=300",
3600L),



new
Event(
"Bob",
"./home",
3000L),



new
Event(
"Bob",
"./prod?id=1",
2300L),



new
Event(
"Bob",
"./prod?id=3",
3300L));







stream.
addSink(



JdbcSink.
sink(



"INSERT INTO clicks (user, url) VALUES (?, ?)",


                      (
statement,
r)
-> {



statement.
setString(
1,
r.
user);



statement.
setString(
2,
r.
url);


                      },



new
JdbcConnectionOptions.
JdbcConnectionOptionsBuilder()


                              .
withUrl(
parameterTool.
get(
"url"))


                              .
withDriverName(
"com.mysql.jdbc.Driver")


                              .
withUsername(
parameterTool.
get(
"user"))


                              .
withPassword(
parameterTool.
get(
"passwd"))


                              .
build()


              )


      );



env.
execute();


  }


}

  2. 项目打包

    防止一些依赖缺失，这里使用fatjar的方式进行打包，注意，这里使用了 jar-with-dependencies方法进行打包，即将依赖全部打入到相应的jar包中，这样可以防止平台上的flink因为以来缺失问题导致无法使用flink程序。maven相关的设置如下所示：

    <plugin>



<groupId>org.apache.maven.plugins</groupId>




<artifactId>maven-assembly-plugin</artifactId>




<version>3.0.0</version>




<configuration>





<descriptorRefs>






<descriptorRef>jar-with-dependencies</descriptorRef>





</descriptorRefs>




</configuration>




<executions>





<execution>






<id>make-assembly</id>






<phase>package</phase>






<goals>







<goal>single</goal>






</goals>





</execution>




</executions>


</plugin>

    之后通过命令 mvn package 进行打包，注意将打包后带有with-dependencies.jar后缀的jar包留下。以供使用

  3. 制作镜像，在这里通过官方镜像作为基础镜像进行构建，

    使用docker进行镜像生成，使用命令为docker build -t  /flink-demo-jar-job:1.0-SNAPSHOT .


FROM apache/flink:1.14.3-scala_2.12



RUN mkdir -p $FLINK_HOME/usrlib



COPY lib $FLINK_HOME/lib/



COPY flink-demo-jar-job-1.0-SNAPSHOT-jar-with-dependencies.jar $FLINK_HOME/usrlib/flink-demo-jar-job-1.0-SNAPSHOT-jar-with-dependencies.jar

  4. 推送镜像



    这里推送镜像一般会推送到默认的dockerhub相应的仓库。如果需要push到自己的镜像仓，则需要修改相应的镜像前缀 ${docker_repository}为自己的镜像仓位置
    docker push ${docker_repository}/flink-demo-jar-job:1.0-SNAPSHOT



k8s Application运行

Application模式架构

在k8s application模式下，用户只需要通过 Flink Client/CLI 启动作业。首先通过 K8s 启动 JobManager（deployment）的同时启动作业，然后通过 JobManager 内部的 K8sResourceManager 模块向 K8s 直接申请 TaskManager 的资源并启动，最后当 TM 注册到 JM 后作业就提交到 TM。用户在整个过程无需指定 TaskManager 资源的数量，而是由 JobManager 向 K8s 按需申请的。

启动命令

这里我们可以指定一定的运行参数，相关的参数设定方案请参考官方文档 https://nightlies.apache.org/flink/flink-docs-release-1.13/zh/docs/deployment/config/#kubernetes

./bin/flink run-application \



--target kubernetes-application \



-Dkubernetes
.cluster-id
=flink-cluster \



# 指定容器启动的镜像(与之前提交的保持一致)



-Dkubernetes.container
.image
=****/flink-demo-jar-job:1.0-SNAPSHOT \



-Dkubernetes.jobmanager
.replicas
=
1 \



# 指定容器运行的命名空间



-Dkubernetes
.namespace
=flink-dev \



-Dkubernetes.jobmanager
.service-account
=flink-service-account \



-Dkubernetes.taskmanager
.cpu
=
1 \



-Dtaskmanager.memory.process
.size
=4096mb \



-Dkubernetes.jobmanager
.cpu
=
1 \



-Djobmanager.memory.process
.size
=4096mb \



-Dkubernetes.rest-service.exposed
.type
=NodePort \



-Dclassloader
.resolve-order
=parent-first \



# yaml 模板,为解决hosts映射,后续可以通过编排此yaml文件,实现动态替换启动jar包、配置文件和持久化一些数据



# -Dkubernetes.pod-template-file=/opt/flink-1.14.2/flink-templeta.yaml \



# Main方法



-c cn.ctyun.demo.SinkToMySQL \



# 启动Jar包和启动配置文件的绝对路径(容器内部,不是宿主机)


local:///usr/local/flink/lib/flink-realtime-1.0-SNAPSHOT.jar \



# 如下将提供mysql的连接信息，通过参数的方式传递给jar包



--passwd ****** \



--user ******\



--url ******

PodTemplate

PodTemplate主要是通过指定pod的启动样例，在podtemplate中可以指定域名、挂载路径、配置文件、初始化容器等信息，如下给出一个提供一个持久化保存日志的PodTemplate。


apiVersion
: v1



kind
: Pod



metadata
:



name
: jobmanager-pod-template



spec
:



initContainers
:



  -
name
: artifacts-fetcher



: artifacts-fetcher
:latest



# Use wget or other tools to get user jars from remote storage



    command
: [
'wget'
,
'https://path/of/StateMachineExample.jar'
,
'-O'
,
'/flink-artifact/myjob.jar'
]



    volumeMounts
:



      -
mountPath
: /flink-artifact



        name
: flink-artifact



containers
:



# Do not change the main container name



  -
name
: flink-main-container



    resources
:



      requests
:



        ephemeral-storage
: 2048Mi



      limits
:



        ephemeral-storage
: 2048Mi



    volumeMounts
:



      -
mountPath
: /opt/flink/volumes/hostpath



        name
: flink-volume-hostpath



      -
mountPath
: /opt/flink/artifacts



        name
: flink-artifact



      -
mountPath
: /opt/flink/log



        name
: flink-logs



# Use sidecar container to push logs to remote storage or do some other debugging things



  -
name
: sidecar-log-collector



: sidecar-log-collector
:latest



    command
: [
'command-to-upload'
,
'/remote/path/of/flink-logs/'
]



    volumeMounts
:



      -
mountPath
: /flink-logs



        name
: flink-logs



volumes
:



  -
name
: flink-volume-hostpath



    hostPath
:



      path
: /tmp



      type
: Directory



  -
name
: flink-artifact



    emptyDir
: {
}



  -
name
: flink-logs



    emptyDir
: {
}

可知，通过如上的配置文件，启动taskmanager、JobManager后将能够提供挂载功能，能够将主容器中存储日志的目录进行挂载，供另一个容器 artifacts-fetcher获取并通过其内置脚本 command-to-upload实时将日志进行上传。该功能是flink官方提供的一种通过podtemplate方法解决flink中日志持久化问题的一个案例，具体podTemplate的使用需要结合实际需求场景进行调整。
