一、基础铺垫

1. JAVA中的基本位运算符

2. 位运算解释与实例

&(与)

即：对应位都为 1 时，才为 1，否则全为 0。

|(或)

即：对应位只要有 1 时，即为 1，否则全为 0。

~(非)

即：对应位取反。

异或 ^

即：只要对应为不同即为 1。

3. 配合Netty实例

我们在以往学习Netty中见到过类似于以下代码：

selectionKey.interestOps(interestOps | readInterestOp);

我们重点关注位运算：interestOps | readInterestOp

该行代码的意思是位运算计算一个数字，该数字包含 | 前后的数字！

//初始化一个值
int interestOps = 0;
//给当前这个值增加一个可读事件
interestOps |= OP_READ;
//给当前的值增加一个可写的事件
interestOps |= OP_WRITE;
//判断当前的事件是不是包含可读事件 true
boolean isRead = (interestOps & OP_READ) == OP_READ;
//判断当前的事件是不是不包含可读事件 false
boolean isRead = (interestOps & OP_READ) == 0;
//剔除可读事件
interestOps &= ~OP_READ;
//剔除可写事件
interestOps &= ~OP_WRITE;

二、源码解析

1. 创建管道

io.netty.channel.DefaultChannelPipeline#DefaultChannelPipeline

protected DefaultChannelPipeline(Channel channel) {
    this.channel = ObjectUtil.checkNotNull(channel, "channel");
    succeededFuture = new SucceededChannelFuture(channel, null);
    voidPromise =  new VoidChannelPromise(channel, true);
	//创建一个管道上下文  尾部节点
    tail = new TailContext(this);
    //创建一个管道上下文  头部节点
    head = new HeadContext(this);
	//头部节点的下一个节点设置为尾部节点
    head.next = tail;
    //尾部节点的上一个节点设置为头部节点
    tail.prev = head;
}

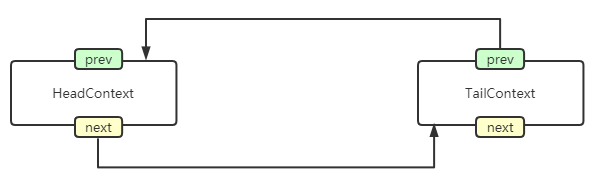

可以看到，这里初始化管道的时候，管道内部存在两个Handler tail和head节点，两个节点组成双向链表！

2. 向通道内添加一个Handler处理器

ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
    @Override
    public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
        System.out.println("channelRegistered");
        super.channelRegistered(ctx);
    }
});

上述代码再一个Netty开发中是很常见的一个代码，这里向通道内添加了一个 ChannelInboundHandlerAdapter，我们进入到addLast方法:

@Override
public final ChannelPipeline addLast(ChannelHandler... handlers) {
    return addLast(null, handlers);
}
//进入到 addLast
@Override
public final ChannelPipeline addLast(EventExecutorGroup executor, ChannelHandler... handlers) {
    ObjectUtil.checkNotNull(handlers, "handlers");
    for (ChannelHandler h: handlers) {
        if (h == null) {
            break;
        }
        addLast(executor, null, h);
    }
    return this;
}
//进入到 addLast(executor, null, h);
@Override
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
    final AbstractChannelHandlerContext newCtx;
    synchronized (this) {
        //验证是否重复添加改handler
        checkMultiplicity(handler);
		//将handler封装为上下文对象
        newCtx = newContext(group, filterName(name, handler), handler);
        //将该节点添加到双向链表中
        addLast0(newCtx);
        ........................忽略其他代码..............
    }
    ........................忽略其他代码..............
    return this;
}

这里总共分为两步：

1. 验证Handler是否被重复添加

   checkMultiplicity(handler);



   private static void checkMultiplicity(ChannelHandler handler) {
       //验证是不是 ChannelHandlerAdapter 类型的，如果不是直接忽略
       if (handler instanceof ChannelHandlerAdapter) {
           ChannelHandlerAdapter h = (ChannelHandlerAdapter) handler;
           //如果不是可共享的而且是已经添加过的直接报错
           if (!h.isSharable() && h.added) {
               throw new ChannelPipelineException(
                   h.getClass().getName() +
                   " is not a @Sharable handler, so can't be added or removed multiple times.");
           }
           //如果是可共享的或者未添加的，将该handler内的 added属性设置为true证明该handler已经被添加
           h.added = true;
       }
   }



   他是如何判断是否被添加过的呢？

   每一个Handler中都存在一个 added属性，当这个属性为true的时候，证明这个Handler已经被添加过了，Netty常规情况下为了考虑线程安全问题，是不允许一个Handler被重复的使用的！

   但是我们有时候会有这样一个需求，Handler的功能比较类似，而且我们通过代码手段，避免了线程安全问题，所以又想重复添加Handler，Netty提供了一个注解 @Sharable注解，当存在该注解的时候，证明这个Handler是可以被复用的，可以被重复添加！

   所以，checkMultiplicity方法通过判断类是否增加了 @Sharable注解和 added属性是否为空来验证Handle是否违规重复添加了！

   当验证通过之后，将added设置为true，证明这个Handler已经被添加过了！

2. 将Handler封装为包装对象

   newCtx = newContext(group, filterName(name, handler), handler);



   这里比较难理解的就是这个，我们进入到newContext方法里面:

   private AbstractChannelHandlerContext newContext(EventExecutorGroup group, String name, ChannelHandler handler) {
       return new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
   }



   进入到 DefaultChannelHandlerContext类的源码里面:

   DefaultChannelHandlerContext(
               DefaultChannelPipeline pipeline, EventExecutor executor, String name, ChannelHandler handler) {
       //调用父类进行掩码计算
       super(pipeline, executor, name, handler.getClass());
       //保存一个handler
       this.handler = handler;
   }



   这里除了会保存一个handler还会调用父类，我们介入到父类里面：

   AbstractChannelHandlerContext(DefaultChannelPipeline pipeline, EventExecutor executor,
                                     String name, Class<? extends ChannelHandler> handlerClass) {
       this.name = ObjectUtil.checkNotNull(name, "name");
       this.pipeline = pipeline;
       this.executor = executor;
       //标识 是in还是out
       this.executionMask = mask(handlerClass);
       // 如果由EventLoop或给定的Executor驱动的驱动程序是OrderedEventExecutor的实例，则其顺序为。
       ordered = executor == null || executor instanceof OrderedEventExecutor;
   }



   这里会保存一些属性，这些属性都是我们前面讲过的，大家自行分析下，我们重点关注掩码的计算:

   this.executionMask = mask(handlerClass);



   static int mask(Class<? extends ChannelHandler> clazz) {
       //直接再缓存中取出
       Map<Class<? extends ChannelHandler>, Integer> cache = MASKS.get();
       Integer mask = cache.get(clazz);
       //缓存中不存在
       if (mask == null) {
           mask = mask0(clazz);
           cache.put(clazz, mask);
       }
       return mask;
   }



   先从缓存中取出，如果不存在就调用 mask0(clazz); 方法计算，然后再放进缓存，我们进入到 mask0(clazz);方法：

   private static int mask0(Class<? extends ChannelHandler> handlerType) {
           int mask = MASK_EXCEPTION_CAUGHT;
           try {
               if (ChannelInboundHandler.class.isAssignableFrom(handlerType)) {
                   // 如果是 ChannelInboundHandler 实例，所有 Inbound 事件置为 1
                   mask |= MASK_ALL_INBOUND;
                   //判断是否存在Skip注解   如果催你在这个跳过的注解  就移除这个
                   if (isSkippable(handlerType, "channelRegistered", ChannelHandlerContext.class)) {
                       mask &= ~MASK_CHANNEL_REGISTERED;
                   }
                   ..................忽略类似的代码.....................
               }
               if (ChannelOutboundHandler.class.isAssignableFrom(handlerType)) {
                   mask |= MASK_ALL_OUTBOUND;
                   if (isSkippable(handlerType, "bind", ChannelHandlerContext.class,
                           SocketAddress.class, ChannelPromise.class)) {
                       mask &= ~MASK_BIND;
                   }
                   ..................忽略类似的代码.....................
               }
           } catch (Exception e) {
               ..................忽略异常的代码.....................
           }
           return mask;
       }



   这会区分两种情况，一种是 ChannelInboundHandler类型的，一种是 ChannelOutboundHandler类型的，二者逻辑相同，我们以ChannelInboundHandler为例：

   首先，再ChannelHandlerMask类里面定义了很多的预设掩码值:

   /**
        * 以下是方法代表的掩码值
        */
       static final int MASK_EXCEPTION_CAUGHT = 1;
       /**
        * channelRegistered方法的掩码
        */
       static final int MASK_CHANNEL_REGISTERED = 1 << 1;
       /**
        * channelUnregistered方法的掩码
        */
       static final int MASK_CHANNEL_UNREGISTERED = 1 << 2;
   	/**
   	* 后面的以此类推
   	*/
       static final int MASK_CHANNEL_ACTIVE = 1 << 3;
       static final int MASK_CHANNEL_INACTIVE = 1 << 4;
       static final int MASK_CHANNEL_READ = 1 << 5;
       static final int MASK_CHANNEL_READ_COMPLETE = 1 << 6;
       static final int MASK_USER_EVENT_TRIGGERED = 1 << 7;
       static final int MASK_CHANNEL_WRITABILITY_CHANGED = 1 << 8;
       /**
        * bind方法的掩码
        */
       static final int MASK_BIND = 1 << 9;
       /**
        * connect方法的掩码
        */
       static final int MASK_CONNECT = 1 << 10;
   	/**
   	* 后面的以此类推
   	*/
       static final int MASK_DISCONNECT = 1 << 11;
       static final int MASK_CLOSE = 1 << 12;
       static final int MASK_DEREGISTER = 1 << 13;
       static final int MASK_READ = 1 << 14;
       static final int MASK_WRITE = 1 << 15;
       static final int MASK_FLUSH = 1 << 16;
       /**
        * 包含全部 Inbound方法的掩码
        */
       private static final int MASK_ALL_INBOUND = MASK_EXCEPTION_CAUGHT | MASK_CHANNEL_REGISTERED |
               MASK_CHANNEL_UNREGISTERED | MASK_CHANNEL_ACTIVE | MASK_CHANNEL_INACTIVE | MASK_CHANNEL_READ |
               MASK_CHANNEL_READ_COMPLETE | MASK_USER_EVENT_TRIGGERED | MASK_CHANNEL_WRITABILITY_CHANGED;
       /**
        * 包含全部 outbound方法的掩码
        */
       private static final int MASK_ALL_OUTBOUND = MASK_EXCEPTION_CAUGHT | MASK_BIND | MASK_CONNECT | MASK_DISCONNECT |
               MASK_CLOSE | MASK_DEREGISTER | MASK_READ | MASK_WRITE | MASK_FLUSH;



   我们回到 mask0方法：

   mask |= MASK_ALL_INBOUND;



   一开始，我们会直接将一个handler的掩码计算为拥有全部方法的掩码！

   if (isSkippable(handlerType, "channelRegistered", ChannelHandlerContext.class)) {
       mask &= ~MASK_CHANNEL_REGISTERED;
   }



   判断该方法是否存在 @Skip注解，如果存在就排除掉这个掩码！

   整个逻辑执行完毕后，这个掩码就只会包含handler中没有被@Sikp注解注解的方法掩码！

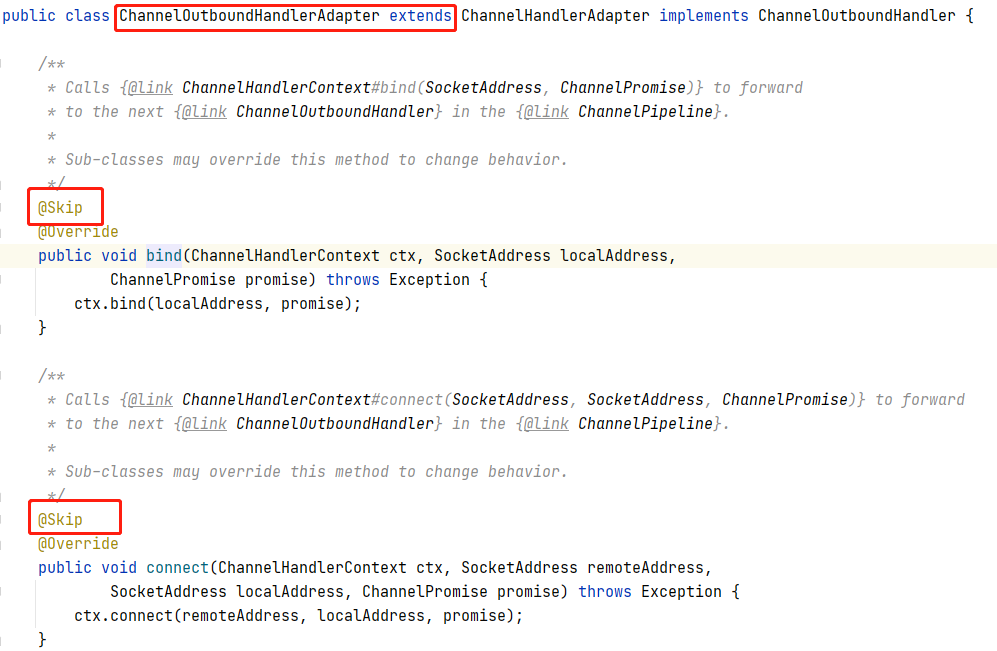

   有同学可能疑问，我在书写handler的时候并没有增加 @Sikp注解呀！ 我们都知道，实现一个Handler就必定需要继承 ChannelInboundHandlerAdapter或者 ChannelOutboundHandlerAdapter, 我们随便挑一个类进去看:



   可以看到，这些方法其实都是被默认添加了的，只不过我们重写之后没添加！现在我们明白，handler是如何区分你实现了那些方法的了！

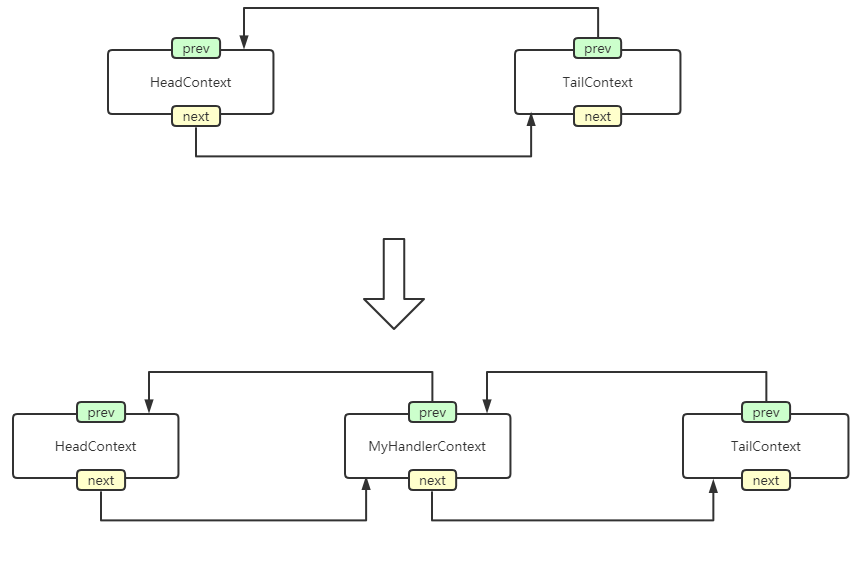

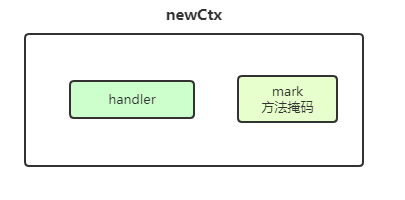

   这里会将handler包装为HandlerContext对象，类似于tailContext和HeadContext一样，此时上下文对象的结构如下：



3. 将HandlerContext添加进pipeline中:

   addLast0(newCtx);



   private void addLast0(AbstractChannelHandlerContext newCtx) {
       AbstractChannelHandlerContext prev = tail.prev;
       newCtx.prev = prev;
       newCtx.next = tail;
       prev.next = newCtx;
       tail.prev = newCtx;
   }





整个过程如上，无非就是指针指向地址的变换，比较简单，不做深入分析！

3. 删除一个处理器

ch.pipeline().remove("xxxxxx")

@Override
public final ChannelPipeline remove(ChannelHandler handler) {
    remove(getContextOrDie(handler));
    return this;
}

1. 寻找处理器Handler的上下文

   getContextOrDie(handler)



   private AbstractChannelHandlerContext getContextOrDie(ChannelHandler handler) {
       //寻找handler
       AbstractChannelHandlerContext ctx = (AbstractChannelHandlerContext) context(handler);
       if (ctx == null) {
           throw new NoSuchElementException(handler.getClass().getName());
       } else {
           return ctx;
       }
   }
   //context(handler);
   @Override
   public final ChannelHandlerContext context(ChannelHandler handler) {
       ObjectUtil.checkNotNull(handler, "handler");
       AbstractChannelHandlerContext ctx = head.next;
       for (;;) {
           if (ctx == null) {
               return null;
           }
   		//循环迭代 判断是否寻找到这个handler
           if (ctx.handler() == handler) {
               //返回这个handler的上下文对象
               return ctx;
           }
           ctx = ctx.next;
       }
   }



2. 删除这个处理器

   remove(getContextOrDie(handler));



   private <T extends ChannelHandler> T removeIfExists(ChannelHandlerContext ctx) {
       if (ctx == null) {
           return null;
       }
       return (T) remove((AbstractChannelHandlerContext) ctx).handler();
   }
   //直接进入到  删除Handler的主要逻辑
   //(T) remove((AbstractChannelHandlerContext) ctx).handler();
   private AbstractChannelHandlerContext remove(final AbstractChannelHandlerContext ctx) {
       //首先删除的handler不是tail和尾节点
       assert ctx != head && ctx != tail;
       synchronized (this) {
           //删除上下文对象
           atomicRemoveFromHandlerList(ctx);
   		................忽略....................
           EventExecutor executor = ctx.executor();
           if (!executor.inEventLoop()) {
               executor.execute(new Runnable() {
                   @Override
                   public void run() {
                       //回调handlerRemoved方法
                       callHandlerRemoved0(ctx);
                   }
               });
               return ctx;
           }
       }
       callHandlerRemoved0(ctx);
       return ctx;
   }



   首先我们关注 atomicRemoveFromHandlerList(ctx);：

   private synchronized void atomicRemoveFromHandlerList(AbstractChannelHandlerContext ctx) {
       //获取该节点的上级节点
       AbstractChannelHandlerContext prev = ctx.prev;
       //获取该节点的下级节点
       AbstractChannelHandlerContext next = ctx.next;
       //重建指针位置
       prev.next = next;
       next.prev = prev;
   }



   指针位置重建之后，我们回调handlerRemoved方法

   callHandlerRemoved0(ctx);



至此我们就完成了pipeline的创建、添加、删除的源码解析！

4. 管道事件传播

我们前面见到过很多的事件传播代码，我们以 channelRegistered 方法的事件回调为例：

io.netty.channel.AbstractChannel.AbstractUnsafe#register0

//通知管道  传播channelRegistered事件
// 触发 channelRegistered 事件
pipeline.fireChannelRegistered();

我们进入到改行代码的源码:

@Override
public final ChannelPipeline fireChannelRegistered() {
    //执行注册方法  从head方法
    AbstractChannelHandlerContext.invokeChannelRegistered(head);
    return this;
}

static void invokeChannelRegistered(final AbstractChannelHandlerContext next) {
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        next.invokeChannelRegistered();
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRegistered();
            }
        });
    }
}

我们可以看到，这里使用了 next.invokeChannelRegistered();方法 我们依旧按照同步方法进行分析！

private void invokeChannelRegistered() {
    if (invokeHandler()) {
        try {
            //现在调用的HeadContext的handler
            ((ChannelInboundHandler) handler()).channelRegistered(this);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireChannelRegistered();
    }
}

我们现在进入到了headContext,所以我们进入到: io.netty.channel.DefaultChannelPipeline.HeadContext#channelRegistered：

@Override
public void channelRegistered(ChannelHandlerContext ctx) {
    invokeHandlerAddedIfNeeded();
    //向下传播事件
    ctx.fireChannelRegistered();
}

这一段代码除了执行Head的invokeHandlerAddedIfNeeded方法之外，还又一次传播了channelRegistered事件，我们进入到 ctx.fireChannelRegistered();:

@Override
public ChannelHandlerContext fireChannelRegistered() {
    invokeChannelRegistered(findContextInbound(MASK_CHANNEL_REGISTERED));
    return this;
}

我们如果想要向下传播，我们首先应该找到下一个节点是谁才能传播，Netty这里调用了 findContextInbound(MASK_CHANNEL_REGISTERED)查找下一个节点，我我们先关注以下参数 MASK_CHANNEL_REGISTERED, 他是 channelRegistered方法的掩码, 我们进入到 findContextInbound方法源码:

private AbstractChannelHandlerContext findContextInbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    do {
        //获取下一个inbun事件
        ctx = ctx.next;
        //只要和掩码&运算后不为0的都是 inbunt事件
    } while ((ctx.executionMask & mask) == 0);
    return ctx;
}

从当前节点向下寻找，只要 掩码计算包含这个方法，就证明该context包含channelRegistered方法，就直接返回！

寻找到了handler之后，就开始调用了：

invokeChannelRegistered(findContextInbound(MASK_CHANNEL_REGISTERED));

static void invokeChannelRegistered(final AbstractChannelHandlerContext next) {
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        next.invokeChannelRegistered();
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRegistered();
            }
        });
    }
}

next.invokeChannelRegistered();

具体逻辑就和上面分析的一致了，调用该handler的ChannelRegistered方法！

传播某一个事件，就会使用哪个事件的掩码，从当前节点向下寻找，知道对应的Handler之后，回调对应的方法！

关于管道的传播，你明白了吗？

提一个问题, 观察以下两种传播方式有何不同：

ctx.fireChannelRegistered();
ctx.pipeline().fireChannelRegistered();
