供电控制相关
GPIO
的配置

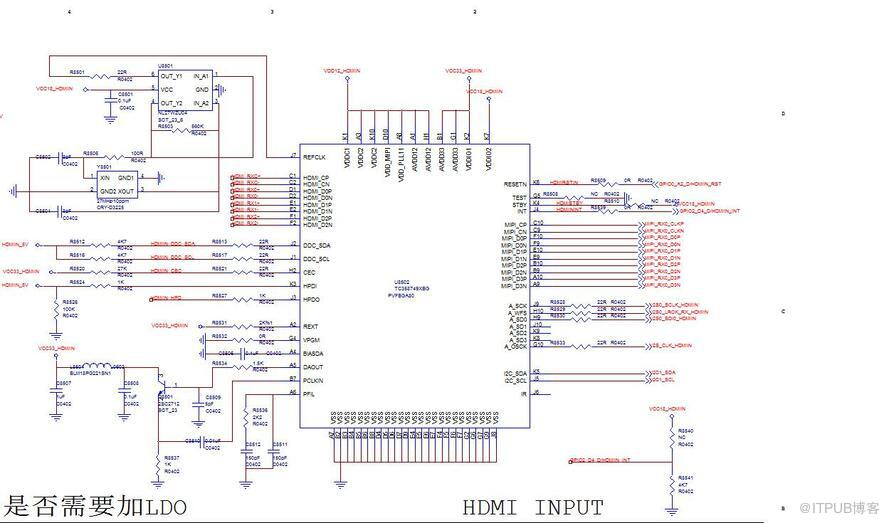

TC358749XBG
的使能、 待机、 复位和中断引脚需要连接到
RK3399
的
GPIO
； 客户根据实
际硬件设计，需要在
DTS
文件将
tc358749x
节点配置在正确的
i2c
节点下，同时修改
tc358749x
节点对应
GPIO
的值；
power-gpios
对应使能引脚，
stanby-gpios
对应待机引脚，
reset-gpios
对应复位引脚，
int-gpios
对应中断引脚
DTS配置
tc358749x: tc358749x@0f {
compatible = "toshiba,tc358749x";
reg = <0x0f>;
power-gpios = <&gpio0 2 GPIO_ACTIVE_HIGH>; //gpio2 6
power18-gpios = <&gpio2 9 GPIO_ACTIVE_HIGH>;
power33-gpios = <&gpio2 5 GPIO_ACTIVE_HIGH>;
csi-ctl-gpios = <&gpio2 10 GPIO_ACTIVE_HIGH>;
stanby-gpios = <&gpio2 8 GPIO_ACTIVE_HIGH>;
reset-gpios = <&gpio2 7 GPIO_ACTIVE_HIGH>;
int-gpios = <&gpio2 12 GPIO_ACTIVE_HIGH>;
pinctrl-names = "default";
pinctrl-0 = <&hdmiin_gpios>;
status = "okay";
};
打开hardware
hardware/rockchip/camera/Config/cam_board_rk3399.xml
然后编译烧录即可
