1.1适用范围
RK3568主板
属于嵌入式原型机，普遍适用于智慧显示终端产品、视频类终端产品、工业自动化终端产品，如：数字标牌、智能自肋终端、智能零售终端、
O2O智能设备、工控主机、机器人设备等。
1.2产品概述
采用瑞芯微
RK3568工业级64位低功耗处理器，拥有四核 Cortex-A35，双核Mali-G31 GPU。支持多格式1080P 60fps 视频解码(H.265、H.264、VC-1、MPEG-1/2/4、VP8)，支持 1080P（H.264、VP8 格式） 视频编码，支持RGB/LVDS/MIPI-DSI接口，支持双VOP （双屏显示），提供多种存储配置选择，接口丰富，支持多款外设扩展，快速实现项目研产。
1.3产品特点
l
支持Android、Ubuntu、Buildroot+QT、OpenWRT、Debian等操作系统
l
支持
Android 系统定制
l
提供系统调用接口
API参考代码，完美支持客户上层应用APP开发及SDK
1.

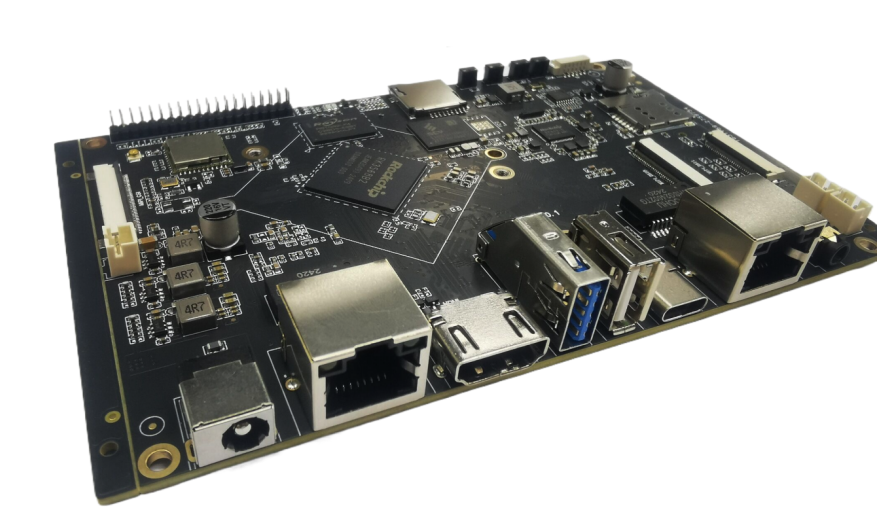

4主板图

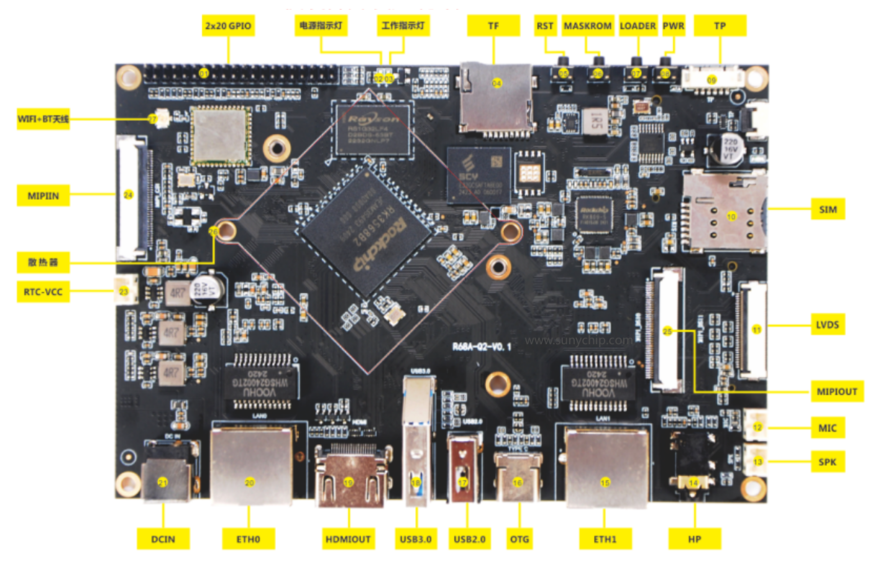

1.
5接口标识图

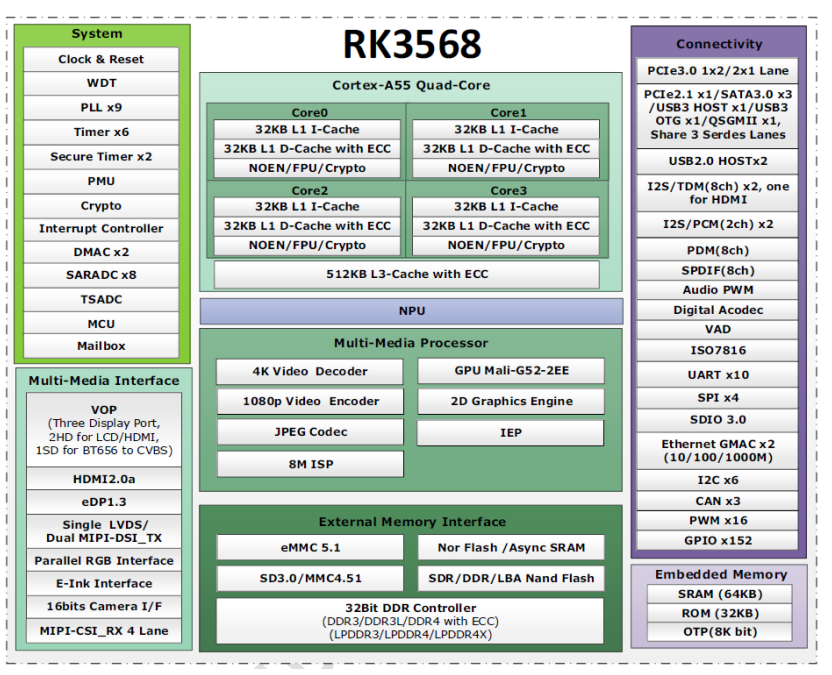

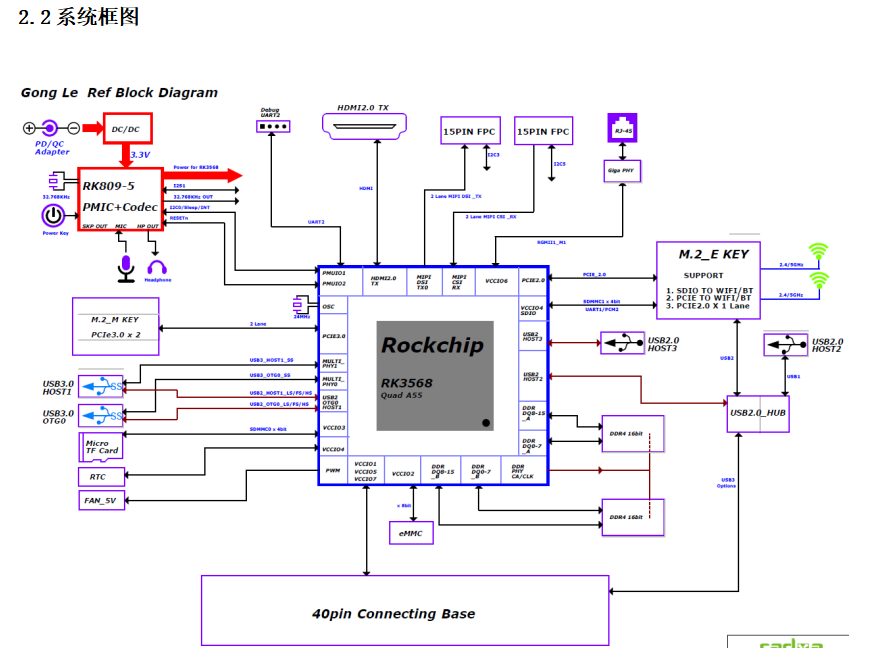

2.1
CPU框图
产品参数
|
基本参数 | |
|
主控芯片 |
RockChip RK3568 |
|
处理器 |
四核
64位Cortex-A55处理器，22nm先进工艺，主频最高2.0GHz |
|
图形处理器 |
ARM G52 2EE
支持
OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
内嵌高性能
2D加速硬件
|
|
NPU |
1Tops@INT8性能，集成高效能AI加速器RKNN NPU
支持
Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet主流架构模型的一键转换
|
|
编解码 |
支持
4K 60fps H.265/H.264/VP9视频解码
支持
1080P 60fps H.265/H.264视频编码
支持
8M ISP，支持HDR
|
|
内存
RAM |
2GB / 4GB / 8GB LPDDR4
32Bit位宽，频率高达1600MHz，支持全链路ECC
|
|
存储
ROM |
8GB/16GB/32GB/64GB/128GB eMMC内置存储 |
|
存储 |
M.2 PCIe 3.0 × 1（可支持 2242 / 2280 NVMe SSD）
SATA 3.0 x 1（可支持 2.5寸SSD/HDD）
TF-Card Slot x1（可支持 TF卡扩展）
|
|
硬件特性 | |
|
以太网 |
2 × 1000Mbps以太网（RJ45） |
|
无线网络 |
2.4GHzWiFi，802.11a/b/g/n协议，
Bluetooth
4
.0
支持
4G LTE/3G网络通讯 |
|
显示接口 |
1 × HDMI2.0，最高支持4K@60Hz输出
2 × MIPI DSI，支持单双通道模式，最高支持2560*1440@60fps输出
1 ×
LVDS
，最高支持
1920x1080
@60fps输出 |
|
音频 |
1 × Phone音频输出（3.5mm耳机孔）
1 × HDMI音频输出
1
× Speaker（1.3W/8Ω）
2
× Mic音频输入（3.5mm音频座、2P/1.25mm Wafter座）
1xMIC音频输入 |
|
摄像头 |
MIPI-CSI （4通道），最高可支持2路输入，内置8M ISP图像信号处理器
支持单目
800W 或 双目200W摄像头 |
|
USB |
1
× USB2.0 (最大电流：500mA)
1 × USB3.0 (最大电流：1000mA)
1 × USB-C (OTG) |
|
其他接口 |
1×TP、1×I2C、1×UART、1×RS232、1×RS485、1×GPIO、1×SPI、1×IR、1×Debug、1×PowerKey、
1×Reset、1×KEY（ADC/REC/RST）、1×Fan（12V/3P/1.25mm）、
1×DC-OUT（12V/5V/3.3V）、1×DC-IN（12V/Wafter） |
|
|
|
|
触摸屏 |
电容多点触摸 |
|
输入电源 |
DC
输入电压
12V
/3A |
|
环境特性 |
Temperature(环境温度)
Operating:
-20
℃to +
7
0℃
Store:
-
4
0℃ to +
85
℃
Humidity(环境湿度)
Operating:
10% to 90% (non-condensing)
Store:
5% to 95% (non-condensing) |
|
系统软件 | |
|
系统支持 |
支持Android、Ubuntu、Buildroot+QT、OpenWRT、Debian等操作系统 |
