在当今 科技 飞速发展的时代，多媒体技术在各个领域的应用日益广泛。作为行业内备受瞩目的产品，四核RK3566多媒体控制板（产品型号：ZK - R36A）以其卓越的性能和创新的设计，正引领着行业发展的新潮流。

一、产品概述

1.1 核心架构与技术亮点

RK3566多媒体控制板采用了 瑞芯微RK3566 Cortex - A55四核64位芯片方案，搭配Mali - G52 - 2EE GPU，为设备提供了强大的计算能力和图形处理性能。同时，它支持谷歌 Android11系统，这一系统凭借其开放性和丰富的应用生态，为用户带来了更加便捷和多样化的操作体验。

在多媒体解码方面，该控制板支持主流音 视频格式和图片的解码，尤其是支持4K、H.265硬解码技术。4K分辨率的高清显示效果让图像和视频更加清晰逼真，而H.265硬解码则大大降低了视频播放时的功耗，提高了设备的续航能力。此外， 嵌入式3D GPU使RK3566完全兼容OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1，特殊的2D硬件引擎进一步最大化了显示性能，确保了操作的顺畅性。内置的NPU（1T）支持INT8/INT16/FP16/BFP16混合操作，性能更强、速度更快，为 深度学习等 AI应用场景提供了有力的支持。

https://example.com/rk3566_appearance.jpg (请替换为实际的RK3566开发板外观图链接)

1.2 应用领域广泛

这款控制板的应用领域十分广泛，涵盖了AI设备、门禁、人脸识别测温、自助售货机、工控设备等多个行业。在AI设备领域，其强大的计算能力和NPU支持，使得设备能够快速处理复杂的 算法和数据，实现 智能化的功能。在门禁和人脸识别测温场景中，它可以快速准确地识别人脸并测量体温，为安全防范提供了可靠的保障。自助售货机则借助其多媒体功能和网络连接能力，实现了 商品的展示、销售和管理的一体化。在工控设备领域，其丰富的 接口和稳定的性能，满足了 工业自动化控制的严格要求。

二、基本功能特性

2.1 强大的硬件配置

CPU与内存：RK3566四核 处理器的主频高达1.8GHz，搭配LP DDR4 1GB内存，最大可支持8GB扩展。这样的配置保证了设备在多任务处理时的流畅性，无论是运行大型应用程序还是同时处理多个任务，都能轻松应对。

存储容量：内置EMMC 8G存储器，最大可支持256GB扩展。充足的存储空间可以满足用户存储大量数据的需求，如视频、图片、文档等。

解码能力：支持1080P、4K、H.265硬解码，能够流畅播放各种高清视频资源。无论是在线观看电影、电视剧，还是播放本地视频文件，都能提供出色的视觉体验。

操作系统：采用Android 11操作系统，具有丰富的应用资源和良好的用户体验。用户可以根据自己的需求安装各种应用程序，实现个性化的功能定制。

2.2 丰富的接口与网络支持

显示接口：板卡支持LVDS（6/8位）、 HDMI、EDP、MI PI多种显示输出接口，能够满足不同设备的显示需求。无论是连接显示器、投影仪还是其他显示设备，都能实现高清、稳定的图像输出。

扩展接口：拥有4个 USB2.0接口，2个USB3.0接口（其中1个USB OTG），4个可扩展TTL串口（可改成 RS232 * 4/485 * 1），4路GPIO接口，1路 I2C接口等。这些丰富的接口为设备的外设扩展提供了极大的便利，用户可以根据自己的需求连接各种外部设备，如键盘、鼠标、打印机、传 感器等。

网络接口：具备 RJ45接口，支持Ethernet有线网络连接；同时具备WIFI模块，支持2. 4G/ 5G Wi - Fi（默认2.4G，BT和5G选配），还具备4G网络。多种网络连接方式确保了设备在不同环境下都能保持稳定的网络连接，方便用户随时随地访问互联网。

2.3 多样化的功能支持

视频播放：支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等多种视频格式的播放，并且支持循环、定时、插播等多种播放模式。这使得该控制板在guanggao机、数字标牌等领域具有广泛的应用前景。

音频输出：左右双声道输出，最大支持8R3W/4R6W双喇叭，默认8R1.5W/4R3W。高品质的音频输出为用户带来了沉浸式的视听体验。

其他功能：支持深度学习、姿态分析等多种AI应用场景；具备 实时时钟和定时开关机功能，方便用户进行设备的管理和使用。

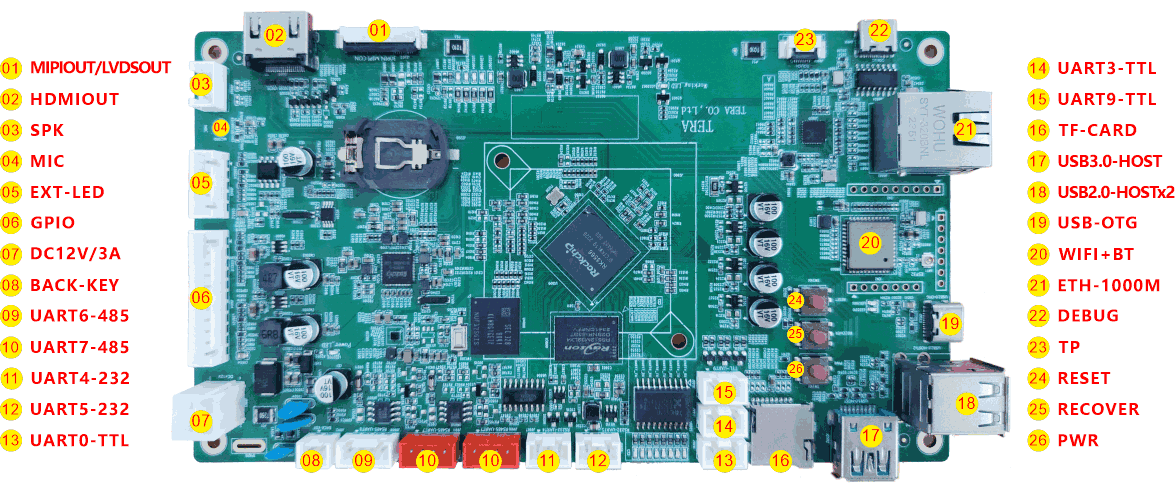

三、 PCB尺寸和接口布局设计

3.1 合理的PCB尺寸

PCB板厚1.6mm，尺寸为124 * 80mm*12mm。这样的尺寸设计既保证了控制板的紧凑性，又为其内部电路的布局提供了足够的空间。同时，较小的尺寸也使得该控制板易于集成到各种设备中，降低了设备的整体体积和重量。

出处：

四、应用场景

RK3566多媒体控制板广泛应用于以下领域：

AI设备: 高性能计算和图像处理能力，适用于各种AI应用。

门禁系统: 支持人脸识别和测温功能，提升门禁系统的智能化水平。

自助售货机: 提供稳定的操作系统和多媒体支持，提升用户体验。

工控设备: 强大的多路显示接口和网络支持，满足 工业控制需求。

五、总结

RK3566多媒体控制板凭借其强大的硬件性能和丰富的接口，适用于多种智能控制领域。无论是AI设备、门禁系统还是工控设备，RK3566都能提供稳定、高效的支持。欢迎各位 电子爱好者和技术工程师前来体验和交流！
