基于PCIe的高速模拟AD采集卡

一、产品概述

      基于PCIe的一款分布式高速数据采集系统，实现多路AD的数据采集，并通过PCIe传输到存储计算服务器，实现信号的分析、存储。
      产品固化FPGA逻辑，适配2路1Gsps/2路2Gsps采集，实现PCIe的触发采集，单次采集容量2GB，开源的PCIe QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法等，开发效率高、难度小。
      适用于：实验室数据采集，记录等应用。





二、 技术规格

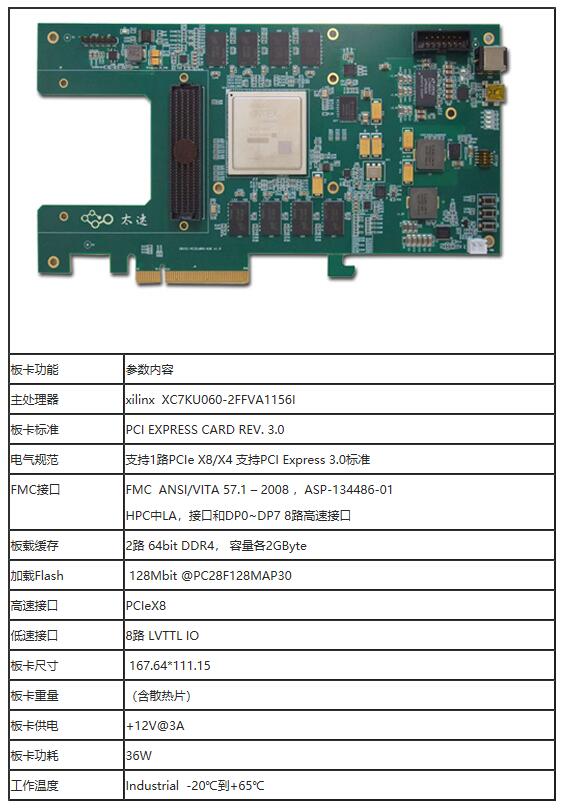

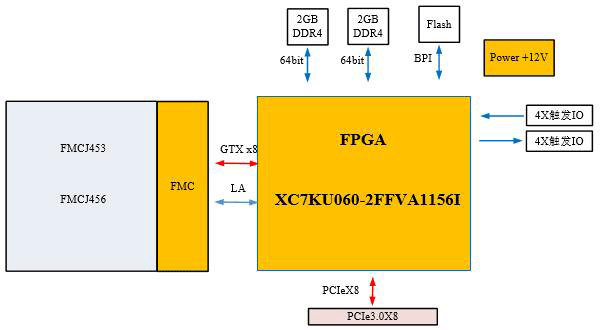

2.1 基于XC7KU060 的数字底板

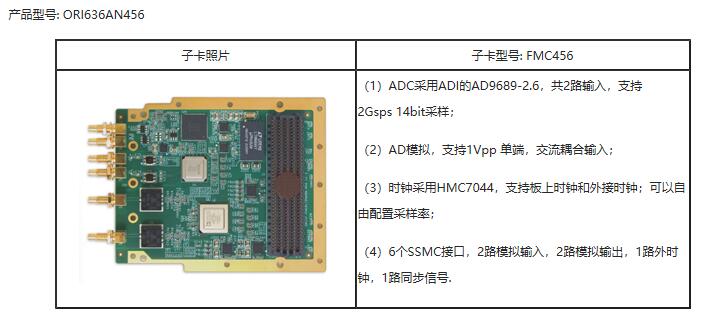

2. 2  F MC AD  子卡



三、应用软件

  2路AD采集PCIe传输（453 + 536）

  软件实现FPGA逻辑 AD采集，PCIe XDMA传输，寄存器配置

  采集显示上位机一体，支持2通道AD数据显示，以及数据落盘。

实物图：
