设计原理图保存：FMC150-两路250Msps AD、两路600Msps DA FMC子卡

原创人工智能作者：hexiaoyan920 时间：2023-08-22 10:53:17 0 删除编辑

FMC150-两路250Msps AD、两路600Msps DA FMC子卡

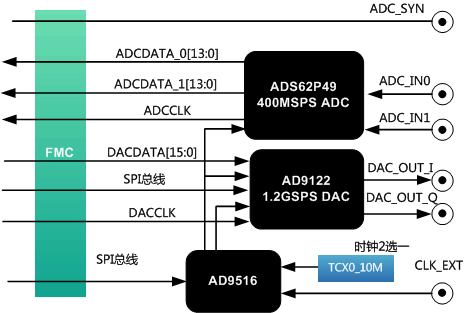

一、板卡概述

· ADC采用TI的ADS62P49，2通道250M，14bit，共1片；

· DAC采用ADI的AD9122，2通道，16bit，可达1.2G，共1片；

· 时钟采用AD9516，支持板上时钟和外接时钟；

· 共6个SSMB接口，1个FMC/LPC接口

二、性能指标

板卡功能	参数		内容
ADC	芯片型号		ADS62P49
	路数		2路ADC，
	采样率		250Msps
	数据位		14bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输入		±1V
	输入阻抗		50Ω
	模拟指标
DAC	芯片型号		AD9122
	路数		2路DAC，
	转换率		600Msps，插值1.2Gsps
	数据位		16bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输出		±1V
	输出阻抗		50Ω
	模拟指标		信噪比SNR：69.327dBFS
时钟	PLL芯片		AD5616-1
	板载晶振		10MHz 温补晶振VCXO
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
	电平		3.3V LVTTL电平
连接器类型	FMC-LPC		ASP_134604_01
	前面板		6路 SSMB
板卡标准	FMC ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	Orihard board	136、270、367、288、330、274、3、9

三、软件内容

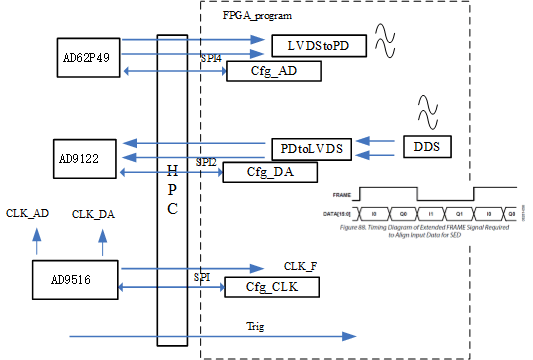

北京太速科技提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电的采集场景。
