FMC子卡学习资料第451篇：基于JESD204B的4路1Gsps AD 4路1.25Gsps DA FMC子卡

原创人工智能作者：hexiaoyan920 时间：2021-08-26 15:32:10 0 删除编辑

基于JESD204B的4路1Gsps AD 4路1.25Gsps DA FMC子卡

FMC接口子卡,ADS54J60板卡,JESD204B板卡,模拟信号,无线电,光电,雷达采集输出场景

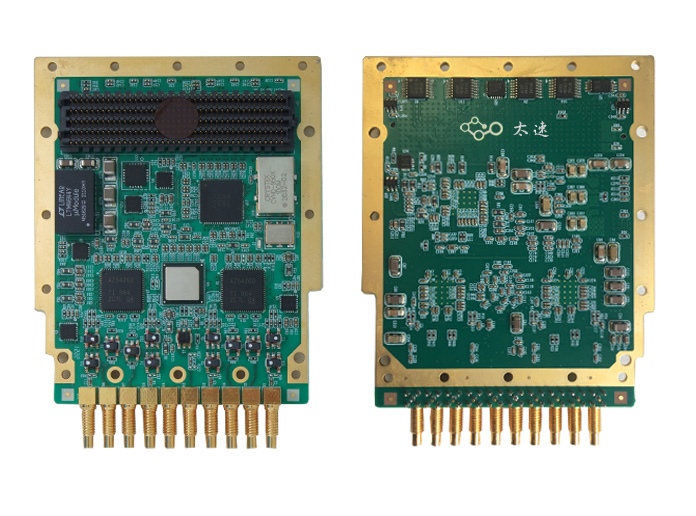

一、板卡概述

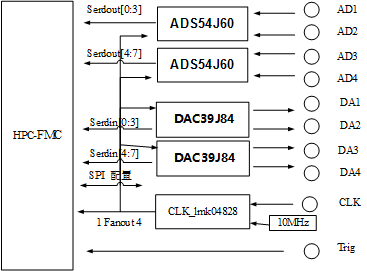

板卡为标准FMC 接口子卡， ADC采用两片TI的ADS54J60， 4通道1Gsps，16bit， DAC采用2片 TI的DAC39J84 ，4通道 16bit 1.25Gsps 时钟采用AD9516，支持板上时钟和外接时钟；共10个SSMB接口，1个FMC/HPC接口。

二、性能指标

板卡功能	参数		内容
ADC	芯片型号		ADS54J60
	路数		4路ADC，
	采样率		1Gsps
	数据位		16bit
	数字接口		JESD204B
	模拟接口		交流耦合
	模拟输入		±1V
	输入阻抗		50Ω
	模拟指标
DAC	芯片型号		DAC39J84
	路数		4路DAC，
	转换率		1.25Msps
	数据位		16bit
	数字接口		JESD204B
	模拟接口		交流耦合
	模拟输出		±1V
	输出阻抗		50Ω
	模拟指标		信噪比SNR：69.327dBFS
时钟	PLL芯片		LMK04828
	板载晶振		10MHz 温补晶振VCXO
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
	电平		3.3V LVTTL电平
连接器类型	FMC-LPC		ASP_134604_01
	前面板		10路 SSMB
板卡标准	FMC ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	Orihard board	136、270、367、288、330、274、3、9

三、软件内容

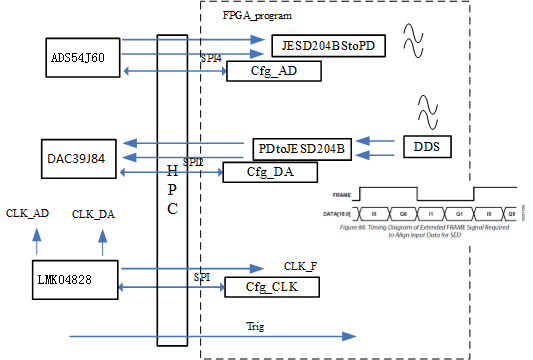

提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集输出场景。
