1、板卡概述

　　FMC连接器是一种高速多pin的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx公司的所有开发板中都使用。该CamerLink子卡模块就专门针对xilinx开发板设计的标准板卡，用于视频信号检测，分析等应用。

2、技术参数

　　FMC接口支持路DVI_D视频信号输出（为了合理分配布局空间，采用HDMI接口）
　　FMC接口,支持1路Full CamerLink 输入。
　　一路串口用于调试，可支持RS232或RS485协议。
　　Full = 1 Base + 2 Channel Link 基本单元。
　　大传输速度：5.4Gb/S @ 85MHZ

配置	支持的端口	芯片数目	接口数目	有效数据带宽
BASE	A,B,C	1	1	75M83=1.8Gbps
MEDIUM	A,B,C,D,E,F	2	2	75M86=3.6Gbps
FULL	A,B,C,D,E,F,G,H	3	2	75M88=4.8Gbps

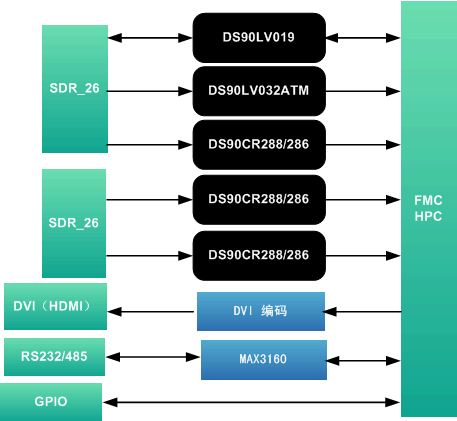

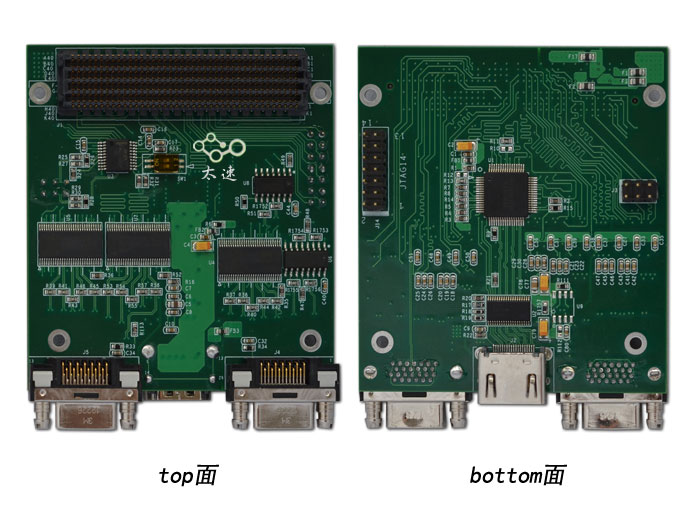

3、物理特征

　　CamerLink采用3M SDR 0.8mm间距的连接器，可以减小板卡空间大小。
　　FMC卡大小为：76.5mmX69mm。安装孔大小为2.7mm。
　　储存温度：-20℃～ +70℃
　　存储温度：商业级0℃～ +55℃ ，工业级 -20℃～ +55℃
　　工作湿度：10%～80%

4、软件支持

　　基于KC705、Virtex5系列的FPGA测试例子程序。

5、应用领域

　　数字成像，图像分析与测试。

6、FMC子卡搭配实例
