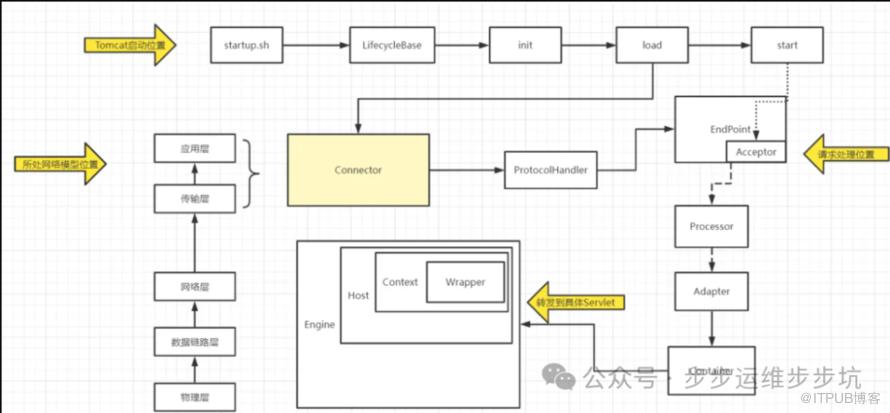

准备工作（tomcat启动

准备工作可以被视为一种模板方法模式的实例。

startup.sh

当直接启动Tomcat时，使用的shell脚本是整个Tomcat启动流程的入口点。这个脚本负责协调Tomcat的启动过程，包括设置环境变量、加载必要的配置、启动Tomcat服务器等。通过这个脚本，可以方便地启动和管理Tomcat服务器。换句话说，它是触发Tomcat启动一系列操作的关键脚本。

LifecycleBase

Tomcat通过使用模板方法设计模式来统一管理其组件的生命周期。在这个模式中，Lifecycle接口定义了生命周期操作的基本契约，例如init和stop方法，它们分别用于初始化组件和停止组件。

LifecycleBase抽象类则扮演了模板方法的角色。它提供了init和stop方法的具体实现，这些实现中包含了必要的逻辑来管理组件的生命周期。这些逻辑可能包括资源分配、状态检查、错误处理等。但是，LifecycleBase并不直接完成所有的工作；相反，它定义了一些受保护的方法，如initInternal和stopInternal，供子类来覆盖（override）以提供具体的实现细节。

因此，如果你想向Tomcat添加一个新的组件，并希望这个组件的生命周期能够被统一管理，你可以让你的组件类继承LifecycleBase抽象类。然后，你只需要提供initInternal和stopInternal方法的具体实现，以满足你的组件在初始化和停止时需要执行的特定逻辑。Tomcat会通过调用这些内部方法来执行你的组件的生命周期操作，从而实现统一的生命周期管理。

简而言之，Tomcat使用模板方法设计模式来管理组件的生命周期，通过Lifecycle接口定义生命周期操作的契约，LifecycleBase抽象类提供生命周期管理的基础逻辑，并允许子类通过覆盖内部方法来提供具体的实现细节。这样，新的组件可以通过继承LifecycleBase并覆盖相关方法来轻松集成到Tomcat的生命周期管理系统中。

初始化所需的类加载器是Tomcat启动过程中的关键步骤之一。由于Java的类加载器遵循双亲委派模型，即一个类加载器在加载类时，会先将其委派给父类加载器去加载，这有助于保证系统的安全性。然而，Tomcat为了实现应用与应用之间的隔离性，需要打破这种双亲委派机制。

换句话说，Tomcat需要自定义其类加载器的行为，以便它能够在加载类时具有更高的灵活性和独立性。因此，在初始化过程中，Tomcat会配置和实例化特定的类加载器，这些类加载器能够根据需要加载不同应用程序的类，而不受双亲委派模型的限制。这样，每个应用程序的类可以被隔离加载，确保了应用之间的独立性和安全性。

load

Tomcat在启动过程中，首先会依据catalina.java类中定义的规则来解析server.xml配置文件。server.xml是Tomcat的主要配置文件，其中包含了各种标签，如<Server>, <Service>, <Connector>, <Engine>, <Host>和 <Context> 等，每个标签都有其特定的属性和配置。

解析server.xml文件的过程，实际上是对这些标签及其属性进行读取和处理的过程，Tomcat会根据这些配置信息创建相应的组件对象。例如，标签会配置并实例化一个Connector对象，它负责接收客户端的连接请求；标签则指定了处理网络协议的处理器对象，用于处理具体的通信协议。

在解析和初始化这些组件对象之后，Tomcat会进一步构建组件之间的依赖关系，如将Connector对象与ProtocolHandler对象和Pipeline对象关联起来，形成一个完整的处理链。这样，当Tomcat服务器启动并接收到客户端的请求时，就能够根据预先配置好的处理链来高效、有序地处理这些请求。

start

我们实例化出来的组件对象，如Connector、ProtocolHandler等，是专门用于处理客户端发送过来的请求的。为了确保这些请求能够得到及时和有效的处理，这些组件对象通常会关联并管理一些后台线程。

这些后台线程的主要任务是监听网络端口、接收连接请求、读取请求数据、处理请求、生成响应以及发送响应数据回客户端。为了启动这些后台线程任务，Tomcat会进行一系列的初始化和配置工作，包括但不限于：

1. 创建线程池（Thread Pool）：Tomcat会创建一个或多个线程池来管理这些后台线程。线程池的大小和配置通常可以在server.xml文件中通过相应的标签进行设定。

2. 初始化组件对象：在组件对象被实例化之后，它们会进行必要的初始化工作，包括分配资源、设置状态、建立内部数据结构等。

3. 启动监听器：Connector组件会启动网络监听器，在指定的端口上等待客户端的连接请求。这些监听器通常会以后台线程的形式运行，以便能够持续监听和处理连接请求。

4. 关联处理链：ProtocolHandler和Pipeline等组件会建立处理链，用于指定请求的处理流程。当接收到请求时，这些后台线程会按照处理链的顺序调用相应的处理器来处理请求。

5. 调度和执行任务：一旦接收到连接请求，后台线程会负责调度和执行相应的任务。这些任务可能包括解析请求数据、调用应用程序的代码处理请求、生成响应数据等

处理请求（后台线程处理）

Tomcat作为一个强大的Web服务器，其整体架构可以看作是一个大型的Server组件。在这个架构中，每当你部署一个Web应用或服务，它都会被视作一个独立的Service组件。这种设计使得Tomcat能够灵活地管理和扩展不同的服务。

在处理客户端请求时，Tomcat采用了一种基于组合模式的组件架构。这意味着不同的组件可以协同工作以完成复杂的任务。其中，ProtocolHandler、EndPoint和Processor是请求处理流程中的关键组件。ProtocolHandler负责处理网络通信协议，EndPoint管理网络连接，而Processor则负责处理实际的请求数据。

在Tomcat的请求处理流程中，ServletRequest对象的数据转发是通过适配器模式实现的。适配器模式允许一个类的接口与另一个类的接口不兼容时，通过一个中间的适配器类来协调二者。在Tomcat中，Container（容器）和Adapter（适配器）就扮演了这样的角色。Container代表了Web应用的容器，如Engine、Host或Context，而Adapter则负责将ServletRequest对象适配给具体的Web应用处理。

Connector

在Tomcat的启动阶段，server.xml配置文件中的标签起到了关键的作用。Tomcat会解析这个标签，并根据其属性来确定应该初始化哪种类型的Connector对象。其中，protocolHandlerClassName属性是一个特别重要的参数，它指定了应该使用的协议处理器类名。

一旦确定了protocolHandlerClassName，Tomcat会利用Java的反射机制来动态地加载并初始化相应的ProtocolHandler对象。反射是Java提供的一种机制，允许程序在运行时动态地加载和操作类。通过反射，Tomcat可以灵活地根据配置信息来加载不同的协议处理器，而不需要在代码中硬编码具体的类名。

因此，可以说在Tomcat的启动阶段，通过解析标签并利用反射机制，Tomcat会选择并初始化相应的Connector对象，同时完成ProtocolHandler对象的初始化工作。这个过程确保了Tomcat能够根据不同的配置要求，使用合适的协议处理器来处理客户端的请求。

ProtocolHandler

Tomcat内部使用EndPoint和Processor的组合来应对不同的网络IO模型和应用层协议，这确实是组合模式的一个体现。

EndPoint是Tomcat中负责网络连接管理的组件，它决定了Tomcat使用哪种网络IO模型来处理客户端连接。根据配置，EndPoint可以是NIO（非阻塞IO）、APR（Apache Portable Runtime）或JIO（Java IO）等不同的实现。

NIO模型是Java提供的一种能够处理大量并发连接的网络IO模型，它使用选择器（Selector）来监控多个通道（Channel）的状态变化，从而实现了非阻塞的IO操作。

APR模型是Tomcat提供的一种更高效的IO模型，它依赖于Apache Portable Runtime库，这个库提供了对操作系统底层API的封装，使得Tomcat能够利用操作系统提供的最优IO性能。

JIO模型则是基于传统的Java IO库实现的，适用于一些简单的应用场景。

Processor是Tomcat中负责处理请求数据的组件，它决定了Tomcat如何处理特定的应用层协议。Processor可以是HTTP、AJP等不同的实现。

HTTP协议是互联网上应用最广泛的一种协议，用于传输超文本和其他类型的数据。Tomcat使用HTTP Processor来处理HTTP请求。

AJP（Apache JServ Protocol）是Apache HTTP Server和Tomcat等Servlet容器之间通信的一种协议，它用于将HTTP请求从前端服务器转发到后端Servlet容器。Tomcat也提供了AJP Processor来处理AJP请求。

通过将EndPoint和Processor进行组合，Tomcat可以灵活地适应不同的网络环境和应用需求。这种组合模式使得Tomcat能够以一种模

Adapter

在Tomcat中，不同的协议（如HTTP/1.1、HTTP/2、AJP等）可能导致客户端发送的请求信息在格式和细节上有所不同。然而，Java Servlet API为应用程序员提供了一个统一的、标准的javax.servlet.ServletRequest接口，使得业务代码可以不必关心底层协议的差异。

为了解决这个问题，Tomcat采用了适配器模式（Adapter Pattern）和门面模式（Facade Pattern）。适配器模式允许一个类的接口与另一个类的接口不兼容时，仍然能够使这两个类协同工作。在Tomcat中，CoyoteAdapter类扮演了适配器的角色，它的service方法接收非标准的org.apache.coyote.ServletRequest对象，并将其适配为标准的org.apache.catalina.connector.ServletRequest对象。

同时，Tomcat还通过门面模式提供了一个符合Servlet规范的javax.servlet.ServletRequest对象。门面模式提供了一个统一的接口，隐藏了系统内部的复杂性，使得客户端（在这里是业务代码）可以像使用标准Servlet API一样使用这个门面对象，而无需关心底层实现和协议细节

Container

容器架构是Tomcat核心组成部分，用于管理和组织 Servlet 的生命周期。这种分层的容器设计提供了高度的灵活性和可扩展性，使得 Tomcat 能够适应各种复杂的应用场景。

在 Tomcat 中，存在四种不同类型的容器：Engine、Host、Context 和 Wrapper。这些容器不是相互独立的，而是呈现出一种父子关系。Engine 是最顶层的容器，它负责管理和调度所有的 Host 容器；Host 容器则负责管理和调度其下的 Context 容器；Context 容器对应于一个 Web 应用程序，负责管理和调度该应用程序下的所有 Wrapper 容器；而 Wrapper 容器则是最底层的容器，直接负责装载和管理 Servlet 实例。

这些容器的初始化过程是在 Tomcat 启动阶段完成的。Tomcat 通过一种内部 next 属性的嵌套关系来构建这些容器之间的调用关系。具体来说，每个容器对象都持有一个指向其下一个容器的引用（即 next 属性），当请求到达时，容器会按照这种父子关系依次传递和处理请求，直到到达最底层的 Wrapper 容器，由它来最终执行 Servlet 的逻辑。

值得注意的是，虽然这四种容器在逻辑上呈现出父子关系，但它们的实现方式都是基于同一个 ValveBase 抽象类的模板方法。ValveBase 抽象类提供了一套统一的接口和生命周期管理方法，使得不同类型的容器可以共享相同的代码逻辑和行为模式。这种基于模板方法的设计模式使得容器的实现更加简洁和高效。

Engine（引擎）：作为 Servlet 容器的最顶层，Engine 负责管理和协调多个虚拟主机（Host）。在一个 Service 中，只能有一个 Engine 实例。Engine 提供了全局的配置和资源共享功能，同时处理来自外部的连接请求，并将它们分派给相应的虚拟主机。

Host（虚拟主机）：虚拟主机是 Engine 下的一个容器，用于部署和管理 Web 应用程序。Tomcat 可以配置多个虚拟主机地址，每个虚拟主机可以包含多个 Web 应用程序。虚拟主机提供了隔离的环境，使得不同的 Web 应用程序可以独立运行，互不干扰。

Context（Web 应用上下文）：Context 是 Web 应用程序的直接容器，它包含了 Web 应用程序的所有配置信息和资源。每个 Context 对应一个 Web 应用程序，负责解析 Web 配置文件、管理 Web 资源以及提供对 Servlet 容器的访问。Context 还负责创建和管理下层的 Wrapper 容器。

Wrapper（封装器）：Wrapper 是最底层的容器，它直接封装了一个 Servlet 实例。Wrapper 负责 Servlet 的生命周期管理，包括 Servlet 实例的创建、初始化、执行和销毁。当客户端发送请求时，Wrapper 会调用相应的 Servlet 实例来处理请求，并返回响应。
