新一代多路影像采集方案

双路 4K 采集卡

SC730N2‑L HDMI2.0，面向工业视觉、AI 分析、医疗影像、机器视觉、多机位录制等专业场景，补齐中高端双路 HDMI2.0 采集硬件缺口，目前市场在售同形态替代型号为 SC710N2‑L HDMI2.0。

一、行业背景：多路 4K 采集的现实痛点

随着工业 AI 视觉、医疗内窥镜、机器人视觉、多机位直播、设备录播的普及，市场对 双路 4K@60fps 同步采集硬件需求持续走高。现有方案普遍存在几个痛点：

1. 消费级采集盒稳定性不足，丢帧、色彩偏移，不支持 7×24 小时工业持续运行；
2. 传统 PCIe 采集卡带宽瓶颈，双路 4K60 下延迟高，多卡扩展兼容性差；
3. SDK  适配不完善，Linux、嵌入式平台支持弱，不利于二次开发集成；
4. HDR 、10bit 高色深信号兼容差，医疗、检测场景下细节丢失。

视程空间（Vision Space）SC730N2‑L HDMI2.0正是针对以上行业痛点推出的新一代 PCIe Low‑Profile 标准半高挡板采集卡，定位于专业级多路音视频采集，兼顾桌面工控机与短机箱设备部署。目前已有成熟在售型号 SC710N2‑L HDMI2.0可作为项目现阶段选型方案，SC730N2‑L 为其带宽升级迭代版本。

二、SC730N2‑L HDMI2.0 核心技术规格

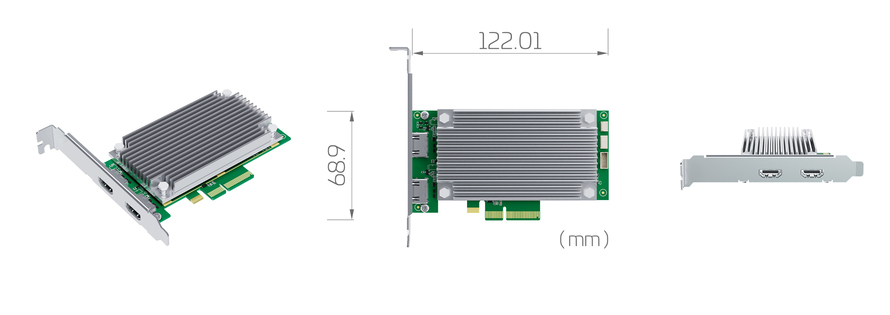

SC730N2‑L  为 PCIe ×4 接口（Gen3）半高矮板形态，适配标准工控机箱、短机箱，支持双路独立 HDMI2.0 信号输入，完整兼容 HDMI2.0 18Gbps 带宽，支持 HDCP2.2，可同时处理两路 4K UHD 实时画面。

关键硬件能力：

• 视频输入：2×HDMI2.0，单通道最高 4096×2160@60fps；向下兼容 2K144、1080P240 等高帧率信号输入
• 色彩格式：支持 RGB24/RGB32、YUY2、NV12、YV12，10‑bit P010 高动态采样，原生支持HDR10/HLG，保留明暗细节，满足医疗检测、工业缺陷识别的色彩精度要求
• 板载图像处理：内置裁剪、缩放、去隔行、信号自动检测；支持多卡多实例并行，一台主机可多张卡扩展多路采集通道，便于多相机、多设备同步采集系统搭建
• 接口总线：PCIe Gen3 ×4，相比上一代 Gen2 带宽翻倍，大幅降低大数据量传输带来的 CPU 占用，实现低延迟实时预览与抓取
• 音频：同步采集 HDMI 内嵌音频，音视频时间戳对齐，避免音画不同步
• 物理形态：Low‑Profile 半高尺寸，标配矮挡板，兼顾全高 / 半高机箱，节省机箱空间

软件生态兼容性：

• Windows ：DirectShow，可对接 OBS、第三方录播、机器视觉软件
• Linux ：V4L2 标准驱动，无需私有闭源组件，适配 AI 推理平台、边缘工控主机，方便 OpenCV、深度学习框架直接调用图像流
• 完整 SDK 套件，提供 C/C++ 开发接口，便于 OEM 设备厂商二次开发与深度定制。

注意：视程空间（Vision Space）SC730N2‑L 无硬件编码，依靠主机 CPU 做软件 H.264/H.265 压缩录制，适合后端主机算力充足的系统集成场景。

与在售替代型号 SC710N2‑L HDMI2.0 关键差异

SC710N2‑L HDMI2.0  为当前现货供货型号，同样半高 Low‑Profile 规格、双路 HDMI2.0 输入，支持双路4K@60fps、10‑bit P010、HDR10/HLG，Windows/Linux 驱动与 SDK 完全同源，可直接兼容现有项目代码。

• SC710N2‑L ：PCIe Gen2 ×4 总线，适合常规双路 4K 采集项目，现货可直接采购落地；
• SC730N2‑L ：升级至 PCIe Gen3 ×4，总线带宽提升，多卡并发场景下 CPU 占用更低、传输延迟进一步优化，面向高负载、多卡堆叠的新一代 AI 视觉系统，预计 2026 年底‑2027 年初量产。

选型参考：现有项目可直接使用 SC710N2‑L；新项目预研、后续需要多卡扩展多路 4K 采集，可等待SC730N2‑L 量产导入。

三、核心产品优势

1. 双路 4K60 同步采集，信号完整性强   两路 HDMI 完全独立通道，互不抢占带宽，两路 4K@60fps 同时采集不丢帧，HDR 信号完整透传，适合双相机比对检测、双路医疗影像同步录制、双设备画面录播。
2. PCIe Gen3  带宽升级，降低整机 CPU 负载  Gen3 ×4  总线相比 Gen2 大幅提升吞吐，把图像搬运压力交给PCIe 总线，把 CPU 资源留给 AI 推理、图像算法处理，这对 AI 视觉系统非常关键。相比在售SC710N2‑L，在多卡同时工作场景下性能优势会更加明显。
3. 跨平台标准化驱动，降低集成成本   遵循 DirectShow、V4L2 行业标准，不绑定私有软件，开发者可以直接用熟悉的视觉库做二次开发，Windows/Linux 双平台稳定运行，适配工业主机、AI 服务器；和SC710N2‑L SDK 接口保持兼容，后期硬件替换几乎无需改动上层业务代码。
4. 工业级硬件设计，支持长时间不间断运行   板卡面向 7×24 小时工业现场，宽温元器件，半高规格适配各类紧凑工控机箱，支持多卡堆叠扩展通道数量，适合设备厂商批量装机。
5. 多实例多卡架构，便于系统扩容   支持同一系统内多张 SC730N2‑L 同时工作，实现 4 路、6 路、8 路 4K 采集扩展，满足大型检测工位、多机位录制需求。

四、典型应用场景

1. 工业机器视觉检测   双相机同步画面抓取，产品正反面同步检测，产线实时图像采集，对接 AI 缺陷识别算法。
2. 医疗影像设备   内窥镜、手术显示器信号采集，双路画面同步录制归档，10bit 色彩保障医疗画面细节还原。
3. AI  视觉分析平台   边缘工控主机接入多路 HDMI 源，做画面实时推理识别，Linux 环境下直接对接 YOLO 等 AI 框架。
4. 设备录播与仿真测试   工控设备、模拟器、医疗设备双路画面录制，教学录播，设备故障回放记录。
5. OEM  整机集成   工业主机、专用采集设备厂商标准化板卡选型，半高规格适配紧凑整机方案。

五、量产节奏与选型建议

根据视程空间（Vision Space）规划，SC730N2‑L HDMI2.0 板卡处于样品调试阶段， 预计 2026 年底至 2027 年初正式量产供货。

✅ 适合选型 SC730N2‑L：

• 需要双路独立 HDMI2.0 4K60 采集；
• 使用 Linux 工控平台做 AI 视觉；
• 需要多卡扩展多路通道；
• 7×24  小时工业连续运行场景；
• 新项目做中长期硬件规划。

✅ 适合选型 SC710N2‑L（当前现货替代）：

• 项目需要立即落地、需要现货供货；
• 双路 4K 采集，单卡或少量卡使用，对总线压力不敏感；
• 现有基于视程空间采集卡的存量项目，直接替换兼容。

❌ 两款板卡均不适合：

• 需要板载硬件编码；
• 需要 HDMI 环出；
• 笔记本外置采集需求（均为 PCIe 内置板卡）。

六、总结

视程空间（Vision Space）SC730N2‑L HDMI2.0 的推出，填补了半高 PCIe Gen3 架构下双路 4K60 专业采集的产品位置。依靠稳定硬件、标准化跨平台驱动、多卡扩展能力，并且和当前在售 SC710N2‑L 保持 SDK 兼容，方便项目平滑迭代升级，面向工业、医疗、AI 视觉等行业集成商，提供高可靠多路 HDMI 采集硬件选项。随着年底‑明年初量产落地，将为国内大量机器视觉与音视频采集项目提供新的硬件选型。
