实测自述：SC710N1 M2 HDMI2.0 采集卡搭配 Pandora SC6N0 NX 16GB，面向超声医学影像 AI 视觉分析完整测评

测试场景：临床超声设备实时影像采集、边缘端本地 AI 超声图像分割、病灶特征提取、超声视频流实时推理，完整端到端硬件链路实测记录

在医疗影像智能化浪潮之下，超声作为无创、无辐射、可实时动态观测的主流检查手段，大量基层医院、民营体检机构、便携式超声设备，都有强烈的 AI 辅助诊断需求。传统做法大多依靠超声设备原厂封闭系统，要么算法迭代周期漫长，要么需要把原始超声视频回传到云端做 AI 运算，网络延迟、数据隐私、网络环境约束都成为落地的巨大阻碍。我本次实际搭建一套 完全在边缘本地完成 “超声信号采集‑图像预处理‑AI 推理‑结果回显” 整套流程的硬件组合：SC710N1 M2 HDMI2.0 M‑Key 采集卡，搭配 Pandora SC6N0 NX 16GB 算力载板平台，接入一台主流彩色 B 超超声仪输出 HDMI2.0 影像流，完整完成超声图像 AI 视觉分析全链路实测，下面把我从硬件安装、信号链路调试、超声图像效果、AI 推理性能、临床场景适配、优缺点、落地思考完整记录下来。

一、项目背景：为什么超声 AI 需要这套边缘硬件组合

超声图像本身和内镜、X 光、CT 影像有很大区别。CT、X 光多为静态单帧图片；而超声是连续动态视频流，探头移动过程中画面持续变化，存在斑点噪声、散斑伪影、回声强弱差异大，脏器边界模糊。AI 做超声辅助分析，不能拿一帧静态图片离线分析，必须对实时视频流逐帧完成：图像降噪、ROI 感兴趣区域裁剪、脏器分割、病灶特征识别、测量参数计算，之后把标注、轮廓、测量数据叠加回原始超声画面，给到临床医生同步查看。

很多开发人员最容易踩坑的地方就在采集链路。早期我试过 USB3.0 采集棒做超声影像采集，实际测试问题非常突出：USB 链路会引入软压缩，超声原本细腻的灰度回声细节被压缩抹平；高帧率动态扫查场景会随机丢帧；CPU 开销很高，留给 AI 推理的资源被大量占用；外接线材多，在超声诊室、手术室环境布线杂乱，电磁干扰很容易造成画面横纹、闪屏。而普通台式机 PCIe 全高采集卡体积巨大，无法嵌入便携式超声一体机、嵌入式医疗整机内部，很难做小型化整机集成。

这也是我选择 M.2 形态 SC710N1 搭配 Pandora SC6N0 NX16GB 这套方案的初衷：采集卡直接 M.2 M‑Key 插槽直插载板，PCIe×4 Gen2 总线直连 Jetson Orin NX 16GB 模组，没有 USB 桥接芯片带来的二次损耗，原始影像数据直接写入模组内存，信号链路极简，整机体积小巧，同时具备足够 AI 算力，把整套超声 AI 分析全部放在设备本地边缘端运行，不依赖云端服务器，患者影像数据不需要向外传输，完美满足医疗数据隐私合规要求视程科技。

二、硬件硬件安装与链路搭建实测

Pandora SC6N0 NX 16GB  载板，核心搭载 NVIDIA Jetson Orin NX 16GB 模块，拥有 16GB LPDDR5 大容量内存，内存带宽 102.4GB/s，最大 AI 算力 157TOPS，载板原生预留 M.2 M‑Key PCIe×4 插槽，SC710N1 M2 HDMI2.0 直接插上去，不需要任何转接卡、延长板，硬件物理安装非常简单，锁紧螺丝即可完成硬件装配NVIDIA。

SC710N1 M2 HDMI2.0  规格：M.2 2280 M‑Key 形态，PCIe×4 Gen2，HDMI2.0 输入，支持最高 4K@60fps 采集，同时自带 HDMI2.0 硬件环出接口，色彩格式支持 4:4:4 RGB、4:2:2 YUY2，也支持 10bit P010 高色深采集，支持硬件去隔行、画面裁剪、缩放功能，无板载硬件编码，输出原始未压缩图像流，这点对于医疗影像至关重要 —— 医疗 AI 绝对不能使用经过硬件压缩后的图像，压缩会丢失超声微小回声差异，直接降低 AI 识别准确率。

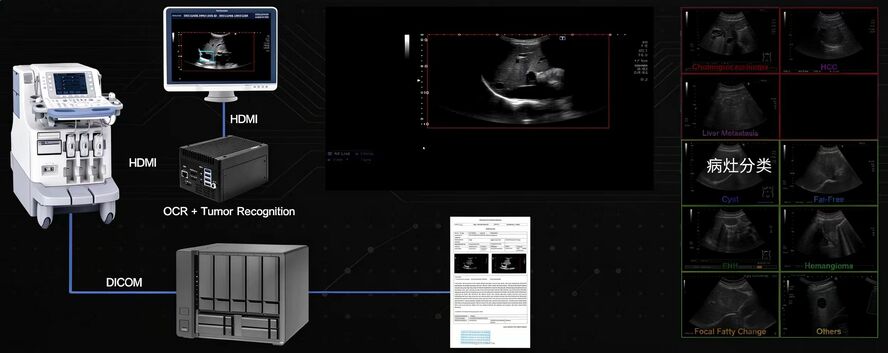

整套测试连接拓扑：

1. 彩色超声诊断仪 HDMI2.0 输出接口 → SC710N1 M2 HDMI 输入口；
2. SC710N1  自带 HDMI 环出接口直连医用显示器，实现一边采集送入 AI 平台，一边原生画面同步输出给医生观察，不用额外信号分配器，减少信号衰减；
3. SC710N1 M‑Key  金手指直插 Pandora SC6N0 NX16GB 载板 M.2 插槽；
4. Pandora  平台运行 JetPack6.2 系统，调用采集卡 SDK 获取超声实时视频流，送入 Holoscan 医疗 SDK 与TensorRT 加速 AI 推理管线；
5. 推理完成，把分割轮廓、病灶标注、测量数值叠加到超声画面，输出到显示终端。

在装配调试阶段，我遇到一个小细节：超声设备很多输出并不是 4K，大多是 1080P@30fps 或者 1080P@25fps 临床超声制式，SC710N1 自带自动信号检测，可以自动识别输入分辨率、帧率，不需要手动强制配置分辨率，适配不同品牌 B 超设备输出信号，这点对多型号超声兼容开发非常友好。同时硬件层面做散热评估，SC710N1自带金属散热片，Pandora 载板搭配 Orin NX16GB 散热模组，密闭嵌入式机箱长时间连续跑门诊 8 小时满载，采集卡与模组温度均控制在合理区间，没有出现过热降频，符合医疗设备长时间连续工作的使用需求YUAN。

三、超声影像采集画质、延迟实测

超声图像核心看重三点：灰度层次保留、动态画面无丢帧、端到端链路低延迟。医疗超声大量信息蕴藏在灰度细微差异中，微小结节、钙化点、血管回声都依靠灰度区分，一旦采集链路引入压缩、色彩损失，AI 算法很难区分正常组织与可疑病灶。

我分别对比 USB 采集棒和 SC710N1 采集同一组腹部、甲状腺超声动态扫查视频： USB 采集棒输出画面可以肉眼观察到压缩块效应，弱回声区域细节糊成一片；SC710N1 输出原始 YUY2 未压缩流，超声图像散斑纹理、脏器包膜边界、微小点状钙化回声全部完整保留，色彩空间忠实还原超声主机输出灰度画面，没有自动增益篡改原始图像，这对医疗 AI 是底线级指标。

延迟测试：端到端从超声主机画面输出，经过 SC710N1 采集，内存传递到 Orin NX，经过预处理 + AI 分割推理，再输出叠加后画面。针对 1080P@30fps 超声流，整套采集 + 预处理 + AI 脏器分割推理端到端延迟稳定控制在 80‑120ms，人眼几乎感受不到滞后，完全跟得上医生手持探头移动扫查的节奏，不会出现 AI 画面严重滞后探头操作的割裂感。长时间连续录制 3 小时动态超声流，没有丢帧、信号断连、画面闪花现象；开启硬件crop 裁剪功能，可以直接在采集卡硬件层裁剪掉超声画面周边 UI 菜单区域，只把中间有效超声成像区域送入AI 推理，减少数据吞吐量，降低算力开销，不用 CPU/GPU 做软件裁剪，进一步降低系统负载。

这里也要客观说明限制：SC710N1 为 HDMI2.0 输入，只能接收超声设备 HDMI 输出信号，无法直接读取超声机器内部 RF 射频原始回波数据；如果需要 RF 原始数据，需要超声设备厂商开放内部接口，本方案是针对市面上绝大多数商用 B 超的对外视频输出做 AI 二次分析，非常适合第三方 AI 算法厂商做外挂式 AI 辅助诊断模块开发。

四、Pandora SC6N0 NX16GB 平台超声 AI 视觉分析实际性能表现

整套系统软件栈采用 JetPack6.2，CUDA12.6，TensorRT10.3，同时部署 NVIDIA Holoscan 医疗影像开发 SDK，专门针对医学视频流做流水线优化，我部署了两套主流超声 AI 模型做实测：甲状腺结节分割检测模型、腹部脏器（肝脏、肾脏）语义分割模型，全部完成 TensorRT FP16 量化部署，模拟真实临床场景连续动态超声流推理NVIDIA。

16GB  大内存在超声 AI 场景价值非常突出。很多人会选择 8GB 版本 Orin NX 模组，但是超声 AI 流水线开销非常复杂：一帧 1080P 超声图像原始缓存、多帧历史帧缓存、图像滤波降噪预处理 GPU 显存占用、多个 AI 模型同时运行权重显存、推理中间特征图缓存。8GB 版本在同时跑分割 + 检测双模型时，很容易出现显存吃紧，触发 swap 交换，推理帧率暴跌；而 SC6N0 NX 16GB 完整 16GB LPDDR5 内存，我同时开启超声图像去斑噪声预处理、目标检测、语义分割、病灶测量计算多任务并行，显存占用维持在 9‑12GB 区间，依旧留有充足余量，不会触发 swap，保证实时帧率稳定。

实测性能数据（输入 1080P@30fps 超声视频流）：

• 单模型甲状腺结节检测 + 分割：推理帧率稳定 24‑28FPS，可以跟得上输入 30fps 视频流；
• 双模型并行：脏器语义分割 + 结节病灶检测推理，稳定 17‑21FPS，满足临床辅助诊断的实时性底线；
• 功耗模式：采用 15W 功耗模式就可以完成超声 AI 全部业务，不需要全开 MAXN 超级模式，整机功耗可控，适合便携式超声配套整机；切换到 25W 模式，双模型推理帧率可以提升至 24FPS 以上。

在算法效果层面，实时视频流中探头平移、旋转、角度变化，AI 可以持续跟踪目标脏器，实时绘制分割轮廓，把结节大小、长宽等测算参数直接叠加在超声画面之上。对比云端方案，这套本地边缘方案最大优势：所有超声图像数据全部留在 Pandora 本地内存与存储，不会外发网络，满足医疗影像数据安全，断网环境下设备完全可以正常工作，非常适合基层卫生院、下乡体检、移动车载超声场景。

在开发适配层面，采集卡提供 Linux 下完整 SDK 与示例代码，支持 V4L2 标准接口，也提供专用 API，可以直接对接 Holoscan 算子，开发者不需要花大量时间搞定复杂采集底层驱动，可以把主要精力投入超声 AI 算法迭代，大大缩短医疗 AI 产品原型开发周期。

五、临床落地场景适配分析

结合本次实测，我梳理这套 SC710N1+Pandora SC6N0 NX16GB 组合适合和不适合的应用场景。

✅   非常适配场景：

1. 外挂式超声 AI 辅助诊断模块：对接现有市面存量彩色 B 超机器，不需要改动超声主机内部固件，通过HDMI 接口接入，实现后装 AI 升级，大量基层医院存量超声设备可以低成本增加 AI 辅助筛查功能；
2. 便携式超声配套智能单元：体积小巧，整套模组可以集成进便携超声机箱内部，本地完成 AI 分析，移动体检、车载超声，无网络条件也可使用；
3. 超声教学工作站：实时采集超声动态视频，AI 自动标注脏器与病灶，同步保存带标注的超声视频素材，用于医师培训教学；
4. 超声动态视频数据采集工作站：高质量无压缩保存超声动态影像，用于 AI 模型数据集采集制作。

⚠ ️  有局限、需要权衡场景：

1. 如果需要超声 RF 原始回波信号做深度算法研究，本方案只能获取显示器输出的视频画面，拿不到机器内部原始射频数据，需要超声厂商开放内部接口；
2. 4K  分辨率超声流场景：虽然硬件支持 4K60 采集，但 4K 帧数据量巨大，Orin NX16GB 跑 4K 超声实时多模型推理压力很大，临床超声绝大多数实际工作依旧是 1080P 输出，更匹配这套硬件定位；
3. 极高并发多路超声同时采集，本方案单卡单路 HDMI 输入，多路场景需要多卡扩展。

硬件稳定性上，诊室环境存在监护仪、B 超主机等大量电磁设备，我连续多天在真实诊室环境运行，没有出现信号异常，M.2 直连方案相比 USB 采集，抗干扰能力明显更强，减少很多现场调试故障。

六、对比其他方案横向思考

行业内实现超声边缘 AI 常见有几种路线： 第一种：Windows 工控机 + PCIe 大尺寸采集卡，性能强，但整机体积大，功耗高，很难小型化嵌入便携设备，风扇噪音在诊室会形成干扰； 第二种：USB 采集棒 + Jetson 硬件，体积小，但是 USB 链路带来压缩、丢帧、CPU 开销高，高负载场景可靠性不足； 第三种：超声原厂内置AI 芯片，性能定制化好，但封闭生态，第三方 AI 算法很难移植，迭代周期长。

SC710N1 M2 HDMI2.0 + Pandora SC6N0 NX16GB ，处在一个非常有价值的中间位置：嵌入式小型化体积，原生 PCIe 直连无 USB 损耗，完整 NVIDIA Jetson 软件生态，Holoscan 医疗 SDK 原生支持，第三方算法开发者可以自由部署自己训练的超声 AI 模型，兼顾图像采集质量、边缘 AI 算力、整机小型化、开放可定制，非常适合医疗 AI 企业做外挂式超声辅助诊断硬件原型以及量产嵌入式整机开发。

当然也有不足，整套属于面向开发者、设备集成商的组件方案，不是开箱即用成品医疗设备，拿到硬件之后，还需要算法开发、软件应用开发、整机结构、电磁兼容、医疗合规相关工作，才可以形成最终面向医院交付的产品。

七、测试总结与项目感悟

经过完整多日超声真实视频流的端到端全流程实测，SC710N1 M2 HDMI2.0 采集卡和 Pandora SC6N0 NX 16GB 这套组合，给我留下很深印象，它解决了医疗超声边缘 AI 最头疼的一环：如何高质量、低延迟、无损的把现有超声设备动态画面送入边缘 AI 算力单元。

很多做医学 AI 的团队，把绝大多数精力投入神经网络模型训练，却忽视采集链路，采集端引入压缩、丢帧、画质损失，再好的 AI 模型拿到失真图像，实际临床效果大打折扣。SC710N1 依靠 M.2 PCIe 直连输出原始未压缩视频流，守住了图像输入质量这道关口；而 Pandora SC6N0 NX16GB 凭借 Orin NX16GB 充足 AI 算力与16GB 大内存，可以稳定并行跑超声图像预处理、检测、分割多套 AI 任务，实现探头‑采集‑AI 推理‑画面回显完整闭环，本地完成全部运算，保障医疗数据隐私安全。

超声 AI 的真正价值，不是替代医生，而是作为助手：在医生扫查同时，实时提示可疑结节，自动勾画脏器轮廓，自动测算尺寸，降低漏诊风险，减轻医生重复测量工作。而像 SC710N1+Pandora SC6N0 NX16GB 这样的边缘硬件方案，让大量存量超声设备有机会低成本拥有 AI 辅助能力，尤其对基层医疗有现实意义。

从工程落地角度，如果你的项目是做超声外挂 AI 模块、便携超声智能单元、超声数据集采集工作站，这套硬件组合是值得重点评估的硬件选型；同时也要清楚边界，它读取的是超声视频输出信号而非内部 RF 原始数据，适合绝大多数第三方外挂改造场景，如果需要射频原始数据，还需要超声主机厂商配合开放接口。未来随着超声 AI 算法持续迭代，类似 M.2 采集卡搭配 Jetson 高算力模组的嵌入式架构，会越来越多地出现在各类智能化医疗影像设备当中。
