前言

本篇文章主要介绍k8s集群中部署prometheus，并且配置prometheus的动态、静态服务发现，实现监控容器、物理节点、service、pod等资源指标，配置prometheus的web ui界面，下篇将接着这篇内容介绍Grafana和Alertmanager，并在Grafana的web界面展示prometheus的监控指标，然后通过alertmanager实现监控报警。

prometheus简介

Prometheus是一个开源的系统监控和报警系统，现在已经加入到CNCF基金会，成为继k8s之后第二个在CNCF托管的项目，在kubernetes容器管理系统中，通常会搭配prometheus进行监控，同时也支持多种exporter采集数据，还支持pushgateway进行数据上报，Prometheus性能足够支撑上万台规模的集群。

prometheus特点

1.多维度数据模型

时间序列数据由metrics名称和键值对来组成可以对数据进行聚合，切割等操作所有的metrics都可以设置任意的多维标签。

2.灵活的查询语言（PromQL）

可以对采集的metrics指标进行加法，乘法，连接等操作；

3.可以直接在本地部署，不依赖其他分布式存储；

4.通过基于HTTP的pull方式采集时序数据；

5.可以通过中间网关pushgateway的方式把时间序列数据推送到prometheus server端；

6.可通过服务发现或者静态配置来发现目标服务对象（targets）。

7.有多种可视化图像界面，如Grafana等。

8.高效的存储，每个采样数据占3.5 bytes左右，300万的时间序列，30s间隔，保留60天，消耗磁盘大概200G。

prometheus组件介绍

1.Prometheus Server: 用于收集和存储时间序列数据。

2.Client Library: 客户端库，检测应用程序代码，当Prometheus抓取实例的HTTP端点时，客户端库会将所有跟踪的metrics指标的当前状态发送到prometheus server端。

3.Exporters: prometheus支持多种exporter，通过exporter可以采集metrics数据，然后发送到prometheus server端

4.Alertmanager: 从 Prometheus server 端接收到 alerts 后，会进行去重，分组，并路由到相应的接收方，发出报警，常见的接收方式有：电子邮件，微信，钉钉, slack等。

5.Grafana：监控仪表盘

6.pushgateway: 各个目标主机可上报数据到pushgatewy，然后prometheus server统一从pushgateway拉取数据。

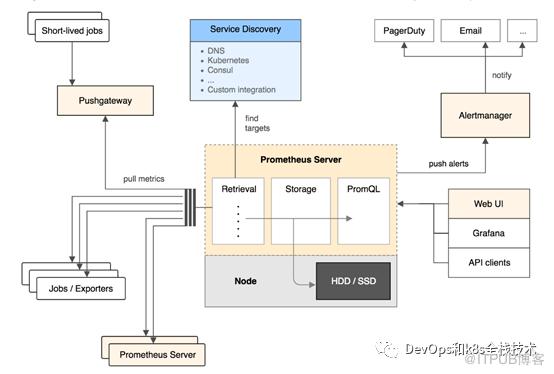

prometheus架构图

从上图可发现，Prometheus整个生态圈组成主要包括prometheus server，Exporter，pushgateway，alertmanager，grafana，Web ui界面，Prometheus server由三个部分组成，Retrieval，Storage，PromQL

Retrieval负责在活跃的target主机上抓取监控指标数据

Storage存储主要是把采集到的数据存储到磁盘中

PromQL是Prometheus提供的查询语言模块。

prometheus工作流程：

1. Prometheus server可定期从活跃的（up）目标主机上（target）拉取监控指标数据，目标主机的监控数据可通过配置静态job或者服务发现的方式被prometheus server采集到，这种方式默认的pull方式拉取指标；也可通过pushgateway把采集的数据上报到prometheus server中；还可通过一些组件自带的exporter采集相应组件的数据；

2.Prometheus server把采集到的监控指标数据保存到本地磁盘或者数据库；

3.Prometheus采集的监控指标数据按时间序列存储，通过配置报警规则，把触发的报警发送到alertmanager

4.Alertmanager通过配置报警接收方，发送报警到邮件，微信或者钉钉等

5.Prometheus 自带的web ui界面提供PromQL查询语言，可查询监控数据

6.Grafana可接入prometheus数据源，把监控数据以图形化形式展示出

安装node-exporter组件

机器规划：

我的实验环境使用的k8s集群是一个master节点和一个node节点

master节点的机器ip是192.168.0.6，主机名是master1

node节点的机器ip是192.168.0.56，主机名是node1

master高可用集群安装可参考如下文章：

k8s1.18高可用集群安装-超详细中文官方文档

k8s1.18多master节点高可用集群安装-超详细中文官方文档

node-exporter是什么？

采集机器（物理机、虚拟机、云主机等）的监控指标数据，能够采集到的指标包括CPU, 内存，磁盘，网络，文件数等信息。

安装node-exporter组件，在k8s集群的master1节点操作

cat >node-export.yaml  <<EOFapiVersion: apps/v1kind: DaemonSetmetadata:  name: node-exporter  namespace: monitor-sa  labels:    name: node-exporterspec:  selector:    matchLabels:     name: node-exporter  template:    metadata:      labels:        name: node-exporter    spec:      hostPID: true      hostIPC: true      hostNetwork: true      containers:      - name: node-exporter        image: prom/node-exporter:v0.16.0        ports:        - containerPort: 9100        resources:          requests:            cpu: 0.15        securityContext:          privileged: true        args:        - --path.procfs        - /host/proc        - --path.sysfs        - /host/sys        - --collector.filesystem.ignored-mount-points        - '"^/(sys|proc|dev|host|etc)($|/)"'        volumeMounts:        - name: dev          mountPath: /host/dev        - name: proc          mountPath: /host/proc        - name: sys          mountPath: /host/sys        - name: rootfs          mountPath: /rootfs      tolerations:      - key: "node-role.kubernetes.io/master"        operator: "Exists"        effect: "NoSchedule"      volumes:        - name: proc          hostPath:            path: /proc        - name: dev          hostPath:            path: /dev        - name: sys          hostPath:            path: /sys        - name: rootfs          hostPath:            path: /EOF

#通过kubectl apply更新node-exporter

kubectl apply -f node-export.yaml

#查看node-exporter是否部署成功

kubectl get pods -n monitor-sa
显示如下，看到pod的状态都是running，说明部署成功

NAME                  READY   STATUS    RESTARTS   AGEnode-exporter-9qpkd   1/1     Running   0          89snode-exporter-zqmnk   1/1     Running   0          89s

通过node-exporter采集数据

curl http://主机ip:9100/metrics
#node-export默认的监听端口是9100，可以看到当前主机获取到的所有监控数据，截取一部分，如下

# HELP node_cpu_seconds_total Seconds the cpus spent in each mode.# TYPE node_cpu_seconds_total counternode_cpu_seconds_total{cpu="0",mode="idle"} 56136.98# HELP node_load1 1m load average.# TYPE node_load1 gaugenode_load1 0.58
#HELP：解释当前指标的含义，上面表示在每种模式下node节点的cpu花费的时间，以s为单位#TYPE：说明当前指标的数据类型，上面是counter类型
node_load1该指标反映了当前主机在最近一分钟以内的负载情况，系统的负载情况会随系统资源的使用而变化，因此node_load1反映的是当前状态，数据可能增加也可能减少，从注释中可以看出当前指标类型为gauge（标准尺寸）
node_cpu_seconds_total{cpu="0",mode="idle"} ：cpu0上idle进程占用CPU的总时间，CPU占用时间是一个只增不减的度量指标，从类型中也可以看出node_cpu的数据类型是counter（计数器）
counter计数器：只是采集递增的指标gauge标准尺寸：统计的指标可增加可减少

k8s集群中部署prometheus

1.创建namespace、sa账号，在k8s集群的master节点操作

#创建一个monitor-sa的名称空间

kubectl create ns monitor-sa

#创建一个sa账号

kubectl create serviceaccount monitor -n monitor-sa

#把sa账号monitor通过clusterrolebing绑定到clusterrole上

kubectl create clusterrolebinding monitor-clusterrolebinding -n monitor-sa --clusterrole=cluster-admin --serviceaccount=monitor-sa:monitor

2.创建数据目录

#在k8s集群的任何一个node节点操作，因为我的k8s集群只有一个node节点node1，所以我在node1上操作如下命令：

mkdir /data
chmod 777 /data/

3.安装prometheus，以下步骤均在在k8s集群的master1节点操作

1）创建一个configmap存储卷，用来存放prometheus配置信息

cat  >prometheus-cfg.yaml <<EOF---kind: ConfigMapapiVersion: v1metadata:  labels:    app: prometheus  name: prometheus-config  namespace: monitor-sadata:  prometheus.yml: |    global:      scrape_interval: 15s      scrape_timeout: 10s      evaluation_interval: 1m    scrape_configs:    - job_name: 'kubernetes-node'      kubernetes_sd_configs:      - role: node      relabel_configs:      - source_labels: [__address__]        regex: '(.*):10250'        replacement: '${1}:9100'        target_label: __address__        action: replace      - action: labelmap        regex: __meta_kubernetes_node_label_(.+)    - job_name: 'kubernetes-node-cadvisor'      kubernetes_sd_configs:      - role:  node      scheme: https      tls_config:        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token      relabel_configs:      - action: labelmap        regex: __meta_kubernetes_node_label_(.+)      - target_label: __address__        replacement: kubernetes.default.svc:443      - source_labels: [__meta_kubernetes_node_name]        regex: (.+)        target_label: __metrics_path__        replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor    - job_name: 'kubernetes-apiserver'      kubernetes_sd_configs:      - role: endpoints      scheme: https      tls_config:        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt      bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token      relabel_configs:      - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]        action: keep        regex: default;kubernetes;https    - job_name: 'kubernetes-service-endpoints'      kubernetes_sd_configs:      - role: endpoints      relabel_configs:      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]        action: keep        regex: true      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]        action: replace        target_label: __scheme__        regex: (https?)      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]        action: replace        target_label: __metrics_path__        regex: (.+)      - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]        action: replace        target_label: __address__        regex: ([^:]+)(?::\d+)?;(\d+)        replacement: $1:$2      - action: labelmap        regex: __meta_kubernetes_service_label_(.+)      - source_labels: [__meta_kubernetes_namespace]        action: replace        target_label: kubernetes_namespace      - source_labels: [__meta_kubernetes_service_name]        action: replace        target_label: kubernetes_name EOF

注意：通过上面命令生成的promtheus-cfg.yaml文件会有一些问题，$1和$2这种变量在文件里没有，需要在k8s的master1节点打开promtheus-cfg.yaml文件，手动把$1和$2这种变量写进文件里，promtheus-cfg.yaml文件需要手动修改部分如下：

22行的replacement: ':9100'变成replacement: '${1}:9100'42行的replacement: /api/v1/nodes//proxy/metrics/cadvisor变成              replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor73行的replacement:  变成replacement: $1:$2

#通过kubectl apply更新configmap

kubectl apply -f prometheus-cfg.yaml

2）通过deployment部署prometheus

cat  >prometheus-deploy.yaml <<EOF---apiVersion: apps/v1kind: Deploymentmetadata:  name: prometheus-server  namespace: monitor-sa  labels:    app: prometheusspec:  replicas: 1  selector:    matchLabels:      app: prometheus      component: server    #matchExpressions:    #- {key: app, operator: In, values: [prometheus]}    #- {key: component, operator: In, values: [server]}  template:    metadata:      labels:        app: prometheus        component: server      annotations:        prometheus.io/scrape: 'false'    spec:      nodeName: node1      serviceAccountName: monitor      containers:      - name: prometheus        image: prom/prometheus:v2.2.1        imagePullPolicy: IfNotPresent        command:          - prometheus          - --config.file=/etc/prometheus/prometheus.yml          - --storage.tsdb.path=/prometheus          - --storage.tsdb.retention=720h        ports:        - containerPort: 9090          protocol: TCP        volumeMounts:        - mountPath: /etc/prometheus/prometheus.yml          name: prometheus-config          subPath: prometheus.yml        - mountPath: /prometheus/          name: prometheus-storage-volume      volumes:        - name: prometheus-config          configMap:            name: prometheus-config            items:              - key: prometheus.yml                path: prometheus.yml                mode: 0644        - name: prometheus-storage-volume          hostPath:           path: /data           type: DirectoryEOF

注意：在上面的prometheus-deploy.yaml文件有个nodeName字段，这个就是用来指定创建的这个prometheus的pod调度到哪个节点上，我们这里让nodeName=node1，也即是让pod调度到node1节点上，因为node1节点我们创建了数据目录/data，所以大家记住：你在k8s集群的哪个节点创建/data，就让pod调度到哪个节点。

#通过kubectl apply更新prometheus

kubectl apply -f prometheus-deploy.yaml

#查看prometheus是否部署成功

kubectl get pods -n monitor-sa

显示如下，可看到pod状态是running，说明prometheus部署成功

NAME                                 READY   STATUS    RESTARTS   AGEnode-exporter-9qpkd                  1/1     Running   0          76mnode-exporter-zqmnk                  1/1     Running   0          76mprometheus-server-85dbc6c7f7-nsg94   1/1     Running   0          6m7

3）给prometheus pod创建一个service

cat  > prometheus-svc.yaml << EOF---apiVersion: v1kind: Servicemetadata:  name: prometheus  namespace: monitor-sa  labels:    app: prometheusspec:  type: NodePort  ports:    - port: 9090      targetPort: 9090      protocol: TCP  selector:    app: prometheus    component: serverEOF

#通过kubectl apply 更新service

kubectl apply -f prometheus-svc.yaml

#查看service在物理机映射的端口

kubectl get svc -n monitor-sa

显示如下：

NAME         TYPE       CLUSTER-IP    EXTERNAL-IP   PORT(S)          AGEprometheus   NodePort   10.96.45.93   <none>        9090:31043/TCP   50s

通过上面可以看到service在宿主机上映射的端口是31043，这样我们访问k8s集群的master1节点的ip:31043，就可以访问到prometheus的web ui界面了

#访问prometheus web ui界面

火狐浏览器输入如下地址：

http://192.168.0.6:31043/graph

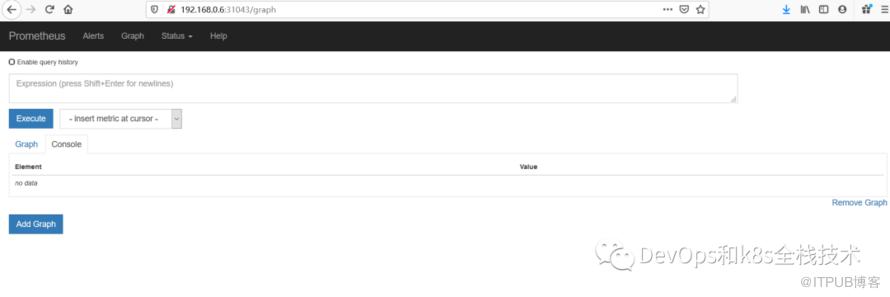

可看到如下页面：

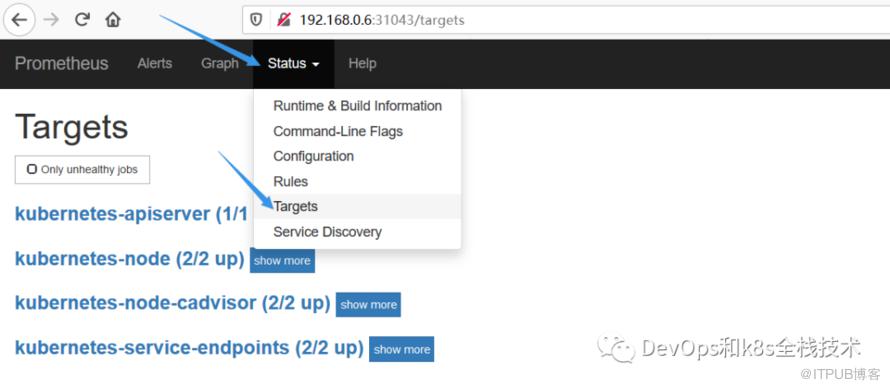

#点击页面的Status->Targets，可看到如下,说明我们配置的服务发现可以正常采集数据

prometheus热更新

#为了每次修改配置文件可以热加载prometheus，也就是不停止prometheus，就可以使配置生效，如修改prometheus-cfg.yaml，想要使配置生效可用如下热加载命令：
curl -X POST http://10.244.1.66:9090/-/reload

#10.244.1.66是prometheus的pod的ip地址，如何查看prometheus的pod ip，可用如下命令：

kubectl get pods -n monitor-sa -o wide | grep prometheus

显示如下， 10.244.1.7就是prometheus的ip

prometheus-server-85dbc6c7f7-nsg94   1/1     Running   0          29m   10.244.1.7     node1     <none>           <none>

#热加载速度比较慢，可以暴力重启prometheus，如修改上面的prometheus-cfg.yaml文件之后，可执行如下强制删除：

kubectl delete -f prometheus-cfg.yaml

kubectl delete -f prometheus-deploy.yaml

然后再通过apply更新：

kubectl apply -f prometheus-cfg.yaml

kubectl apply -f prometheus-deploy.yaml

注意：

线上最好热加载，暴力删除可能造成监控数据的丢失

看到这我们就已经把prometheus部署和配置成功了，但不要着急，这是连载文章，下篇将接着这篇内容介绍Grafana和Alertmanager，并在Grafana的web界面展示prometheus的监控指标，并且通过alertmanager实现报警，请继续关注我的公众号，我会把最新知识持续不间断的分享给大家。
