前言

在 Web CAD 的开发领域，图纸的展示、视图的平移与缩放，这些功能构建了 CAD 系统的“只读”基础。然而 CAD 的“设计”与“修改”需要掌握图形的选择机制、几何变换原理以及夹点交互技术。

基于 MxCAD 强大的底层 API，我们将深入探讨如何通过代码精准控制图形实体，实现从简单的移动、旋转到复杂的批量筛选与变换。这不仅是功能的堆砌，更是对 CAD 图形数据底层逻辑的深度理解。

一、精准定位：构建图形选择

在进行任何编辑操作之前，我们必须先确定“操作谁”。MxCAD 提供了极其灵活的 MxCADSelectionSet （选择集）机制，配合 MxCADUtilityClass 绘图工具类，能够实现从简单的点选到复杂的属性过滤。

1. 开启交互的大门：环境配置

在开始编码之前，我们需要在项目初始化阶段“唤醒” CAD 的交互能力。这一步至关重要，它决定了用户能否通过鼠标与图形进行交互。

通过 MxFun.setIniset 配置，我们主要开启三个核心开关：

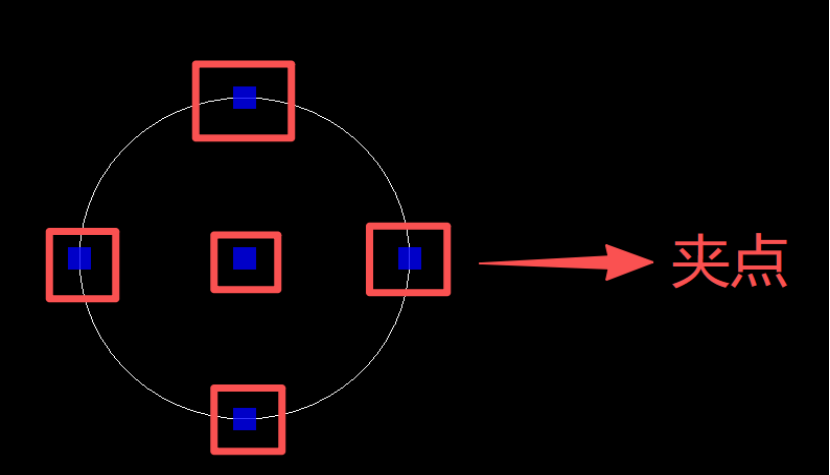

EnableGripEdit ：开启夹点编辑系统变量。这是 CAD 特有的交互方式，开启后选中的图形会显示蓝色的小方块（夹点），用户可以直接拖拽修改。
multipleSelect ：启动多选功能。允许用户通过框选或累加选择来操作多个实体。
IntelliSelectType ：智能选择类型。设置为 2 表示支持连续多选，极大地提升了批量操作的效率。


import {
MxFun }
from
"mxdraw";



// 开启夹点编辑系统变量



MxFun.
setIniset({



/**



     *启动夹点编辑



     *true,1表示启用，0,fase表示禁用，2表示只显示夹点，但不响应夹点编辑.



     */



EnableGripEdit:
true,



/** 启动多选,框选功能,默认值是false */



multipleSelect:
true,



/**



     * 开启多选



     * 选择方式控制 1:多选，暂不支持连续多选，2:多选，并支持连续多选,默认值为1



     */



IntelliSelectType:
2


});

此外，mxcad对象中也设置了相关的选择属性配置项目，用户也可以直接在mxcad对象中开启选择设置：


import {
createMxCad }
from
"mxcad";



createMxCad({



//...



enableIntelliSelect:
true,
// 是否启用选择功能，默认是使用



multipleSelect:
true,
// 开启多选



//...


  })

2. 选择的艺术：从交互到过滤

在实际开发中，构建选择集通常有两种截然不同的路径：

交互式选择 ：这是最直观的方式。根据用户的需求，我们可以引导用户进行“点选”（精准打击）、“框选”（区域覆盖）、“累加选择”（按住 Shift 逐个添加）或“全选”。这种方式依赖于用户的鼠标操作，MxCAD 内部已经封装了完善的逻辑，开发者只需调用相应的命令接口即可。

选择方式的实现详情请参考mxcad开发文档中的 [选择图形]。

构建过滤器（高级应用） ：当业务逻辑需要自动筛选特定对象时（例如：自动选中图纸中所有的圆），交互式选择就显得力不从心了。此时，我们需要祭出 MxCADResbuf 。通过构建过滤器，我们可以根据实体的类型（如 McDbText、McDbMText ）、图层、颜色或扩展数据进行精确筛选。这就像在数据库中执行 SQL 查询一样，让代码自动帮你找到目标，是实现自动化批量处理的基石。


import {
MxCADResbuf,
MxCpp,
MxCADSelectionSet }
from
"mxcad";



const
mxcad
=
MxCpp.
getCurrentMxCAD();



// 创建过滤器



const
filter
=
new
MxCADResbuf();



filter.
AddMcDbEntityTypes(
"TEXT,MTEXT");



// 设置选择集，筛选文本对象



let
ss
=
new
MxCADSelectionSet();



ss.
allSelect(
filter);



ss.
forEach((
id)
=> {



mxcad.
addCurrentSelect(
id)


});



mxcad.
updateDisplay();

二、几何变换：从直观操作到数学本质

一旦目标实体被锁定，我们便进入了编辑的核心环节——几何变换。在 CAD 的底层世界里，所有的移动、旋转和缩放，本质上都是对实体顶点坐标进行的数学运算。

1. 核心引擎：变换矩阵

在 MxCAD 的底层逻辑中，一切皆矩阵。所有的复杂变换在数学上都统一为 矩阵乘法 。通过构建一个 McGeMatrix3d 变换矩阵，我们可以描述任意的空间变换。

这种设计的精妙之处在于效率。你可以将多次变换（例如先旋转 45 度，再移动 100 单位，最后缩小一半）合并为一个单一的矩阵。通过 entity.transformBy(matrix) 接口一次性应用，实体的坐标将瞬间完成所有计算，避免了多次循环计算顶点的性能损耗。

2. 常见操作的两种境界

虽然底层是矩阵，但为了开发的便捷性，MxCAD 为开发者提供了“快捷方法”和“矩阵变换”两种实现层级。

移动：直观上，我们定义一个 位移向量 ，将实体所有点的坐标加上这个向量。快捷方式是 move(basePoint, toPoint) ，直接定义起点和终点；底层则是通过 McGeMatrix3d.setToTranslation(vector) 生成平移矩阵。


import {
McDbCircle,
McGeVector3d,
MxCpp,
McGePoint3d,
McGeMatrix3d }
from
"mxcad";



const
mxcad
=
MxCpp.
getCurrentMxCAD();



const
center
=
new
McGePoint3d(
0,
0,
0)



const
circle
=
new
McDbCircle(
center.
x,
center.
y,
center.
z,
10);



// 移动前



mxcad.
drawEntity(
circle);



// 方式一：快捷调用平移函数move



const
movePt
=
new
McGeVector3d(
50,
50,
0);



circle.
move(
center,
movePt);







// 方式二：调用平移矩阵



const
matrix
=
new
McGeMatrix3d();



const
vec
=
new
McGeVector3d(
50,
50,
0)



matrix.
setToTranslation(
vec);



circle.
transformBy(
matrix);







// 移动后



mxcad.
drawEntity(
circle);



mxcad.
updateDisplay();

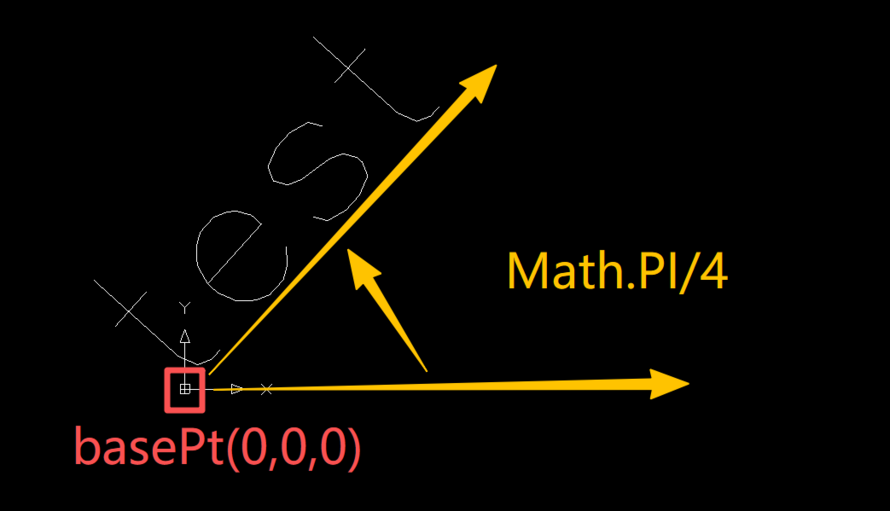

旋转：旋转需要三个关键要素： 旋转基点 、 旋转轴 和 旋转角度 。实体上的点将绕着指定轴旋转指定的弧度。快捷方式 rotate(basePoint, dRotationAngle) 让你无需关心复杂的三角函数计算；而矩阵方式 McGeMatrix3d.setToRotation(angle, axis, center) 则赋予了你对空间旋转的绝对控制权。


import {
McDb,
McGeVector3d,
MxCpp,
McGePoint3d,
McGeMatrix3d }
from
"mxcad";



const
mxcad
=
MxCpp.
getCurrentMxCAD();



const
basePt
=
new
McGePoint3d(
0,
0,
0)



// 旋转前



const
id
=
mxcad.
drawText(
0,
0,
'test',
10,
0,
McDb.
TextHorzMode.
kTextLeft,
McDb.
TextVertMode.
kTextBottom);







const
text
=
id.
getMcDbEntity();



const
angle
=
Math.
PI
/
4;



// 方式一：快捷调用旋转函数rotate



text.
rotate(
basePt,
angle);







// 方式二：调用旋转矩阵



const
matrix
=
new
McGeMatrix3d();



matrix.
setToRotation(
angle,
McGeVector3d.
kZAxis,
basePt);



text.
transformBy(
matrix);







mxcad.
updateDisplay();

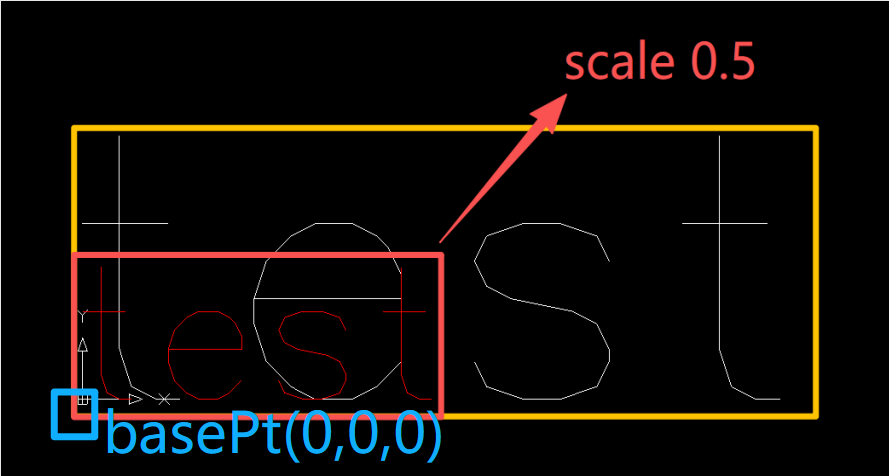

缩放：缩放是相对于基点进行的。新坐标 = 基点 + (旧坐标 - 基点) × 比例因子。无论是使用 scaleEntity(basePoint, dScaleFactor) 的便捷接口，还是通过矩阵 McGeMatrix3d.setToScaling(scaleAll, center) ，核心都在于基点的选择——它决定了图形是“原地缩小”还是“飞出屏幕”。


import {
McDb,
McCmColor,
MxCpp,
McGePoint3d,
McGeMatrix3d }
from
"mxcad";



const
mxcad
=
MxCpp.
getCurrentMxCAD();



const
basePt
=
new
McGePoint3d(
0,
0,
0)



// 旋转前



const
id
=
mxcad.
drawText(
0,
0,
'test',
10,
0,
McDb.
TextHorzMode.
kTextLeft,
McDb.
TextVertMode.
kTextBottom);



const
text
=
id.
getMcDbEntity();



// 方式一：快捷调用缩放函数scaleEntity



text.
scaleEntity(
basePt,
0.5);







// 方式二：调用缩放矩阵



const
matrix
=
new
McGeMatrix3d();



matrix.
setToScaling(
0.5,
basePt);



text.
transformBy(
matrix);







text.
trueColor
=
new
McCmColor(
255,
0,
0)



mxcad.
updateDisplay();

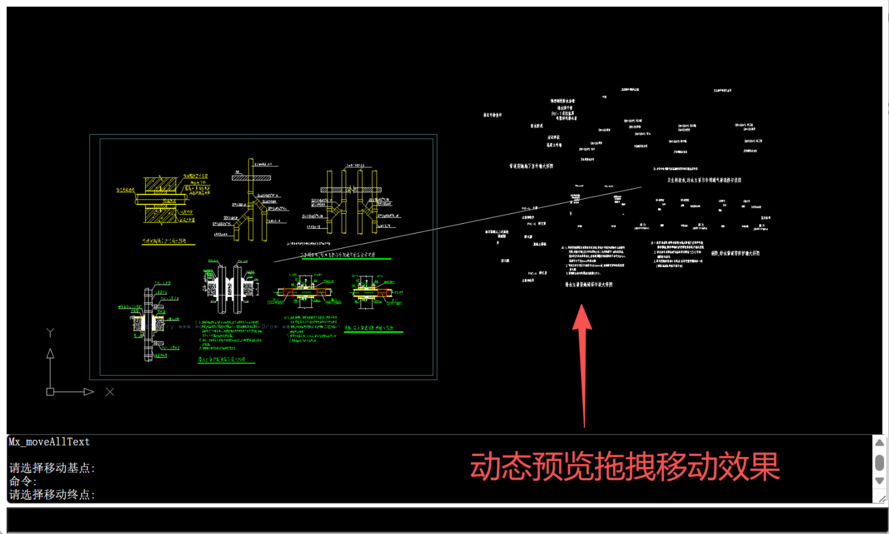

三、综合实战：带动态预览的批量文本移动

为了串联选择、过滤、变换及交互体验，我们实现一个核心场景： 批量移动全图文字，并支持拖拽预览 。

本案例引入 MxCADUiPrPoint 的 setUserDraw 回调，实现“所见即所得”的交互效果。

核心逻辑流程

精准筛选 ：利用 MxCADResbuf 构建针对 TEXT 和 MTEXT 的过滤器，通过 MxCADSelectionSet 获取全图目标实体。
基点锁定 ：使用 MxCADUiPrPoint 获取用户指定的移动基点。
动态预览 ：在鼠标移动过程中，通过 setUserDraw 实时克隆并绘制文字的“幻影”，提供视觉反馈。
执行变换 ：用户确认目标点后，对原始实体应用真实的 move 变换并刷新视图。

代码实现


import {
MxCADSelectionSet,
MxCADResbuf,
MxCADUiPrPoint,
McDbEntity,
MxCpp,
McDbLine }
from
"mxcad"



import {
MxFun }
from
"mxdraw";







async
function
Mx_moveAllText() {



const
mxcad
=
MxCpp.
getCurrentMxCAD();






// 1. 构建过滤器：仅筛选 TEXT 和 MTEXT



const
filter
=
new
MxCADResbuf();



filter.
AddMcDbEntityTypes(
"TEXT,MTEXT");






// 2. 获取选择集并缓存实体



const
ss
=
new
MxCADSelectionSet();



ss.
allSelect(
filter);






const
entities:
McDbEntity[]
= [];



ss.
forEach(
id
=> {



mxcad.
addCurrentSelect(
id);
// 高亮显示



const
text
=
id.
getMcDbEntity();



if (
text)
entities.
push(
text);


    })







// 3. 交互：获取基点



const
getPoint
=
new
MxCADUiPrPoint();



getPoint.
setMessage(
"请选择移动基点");



const
basePt
=
await
getPoint.
go();



if (
!
basePt)
return;







// 4. 核心：动态预览 (UserDraw)



getPoint.
setMessage(
"请选择移动终点");



getPoint.
setUserDraw((
pt,
pw)
=> {



// 绘制辅助线



pw.
drawMcDbEntity(
new
McDbLine(
basePt,
pt));






// 克隆实体并绘制“幻影”



entities.
forEach(
text
=> {



const
_text
=
text.
clone()
as
McDbEntity;



_text.
move(
basePt,
pt);
// 仅移动克隆体



pw.
drawMcDbEntity(
_text);


        })


    });







// 5. 确认目标点并执行真实变换



const
movePt
=
await
getPoint.
go();



if (
!
movePt)
return;







entities.
forEach(
text
=> {



text.
move(
basePt,
movePt);


    });



mxcad.
clearMxCurrentSelect();



mxcad.
updateDisplay();


}



MxFun.
addCommand(
"Mx_moveAllText",
Mx_moveAllText);

四、总结与进阶思考

通过本文的深度解析，我们不仅掌握了 MxCAD 图形编辑的具体技法，更理解了其背后的数学原理。

选择机制 是入口。利用 MxCADSelectionSet 和过滤器，我们实现了从“人找图”到“代码找图”的跨越，特别是构建过滤器的能力，是实现自动化脚本的关键。
变换原理 是核心。深入理解基于矩阵的几何变换，让我们明白快捷方法背后的逻辑。虽然快捷方法（如 move 、 rotate ）在日常开发中足够使用，但在处理复杂的复合变换时，直接操作矩阵才是效率的最高境界。
夹点交互 是用户体验的灵魂。解析 CAD 特有的夹点编辑流程（即“获取-拖拽-更新”的闭环），能让我们的应用拥有原生 CAD 般流畅的交互体验。
