在线CAD开发包实现批注和图纸查看（web端修改DWG图纸）
前言
在之前的文档中，我们已对 MxCAD 产品进行了宏观介绍，并完成了开发环境的初步搭建与 Demo 运行。然而，从 “ 运行官方示例 ” 到 “ 构建自有业务系统 ” 之间，仍存在概念理解与工程落地的鸿沟。本篇文档的核心目标在于填补这一空白，重点解决以下两个关键问题：
概念理清： 深入解析 MxCAD 与 MxDraw 的技术定位与职能边界。明确 MxCAD 作为 “ 编辑内核 ” 负责原图数据的深度操作，而 MxDraw 作为 “ 渲染引擎 ” 专注于图纸浏览与非侵入式批注。
工程落地： 指导开发者在自己的项目中，从零构建一个具备图纸加载、视图浏览、独立批注功能的最小可行性产品（MVP ），下面以 vue 项目为讲解示例。
通过本文的学习，您将掌握如何根据业务需求（是仅需审阅批注，还是需要修改原图）选择合适的技术组件，并能够独立搭建起一个可运行的 Web CAD 基础框架，为后续开发复杂的在线设计平台奠定坚实基础。
一 . 核心架构解析：MxCAD 与 MxDraw 的功能界定
在梦想云图（DreamCloud CAD ）的技术体系中， MxCAD 与 MxDraw 是两个核心组件。尽管二者在底层紧密耦合，但在业务逻辑与应用场景上存在明确的职能划分。理解二者的区别是进行二次开发的前提。
1.1 MxDraw：轻量级前端渲染与批注引擎
· 定义 ： MxDraw 是一个基于 HTML5 Canvas 及 WebGL 技术的前端图形渲染引擎。
· 核心职能 ：图纸浏览与非侵入式批注。
o 渲染展示 ：负责将 CAD 矢量数据高效地绘制于浏览器端，支持平移、缩放、旋转等视图操作。
o 批注处理 ：提供独立的批注图层管理功能。用户可在图纸上层添加云线、文字注释、测量标记等信息。
o 数据隔离 ： MxDraw 的批注操作 不修改 原始 DWG/DXF 文件的几何数据与数据库结构。批注信息通常以独立文件（如 JSON 或专用批注格式）存储，或与原图分离保存，确保原图的完整性与安全性。
· 适用场景 ：图纸在线审阅、协同设计标注、移动端轻量化查看、无需修改原图的设计评审。
1.2 MxCAD：全功能 CAD 业务内核
定义 ： MxCAD 是基于 C++ 核心通过 WebAssembly (Wasm) 移植至 Web 端的专业 CAD 开发框架。
核心职能 ：图纸数据编辑与深度业务逻辑。
o 数据解析 ：完整解析 AutoCAD 原生格式（ DWG/DXF ），支持所有版本及复杂实体。
o 实体编辑 ：提供对图纸底层数据库的直接读写能力。支持实体的创建、修改、删除、属性变更等操作，这些操作会直接改变原图纸的数据结构。
适用场景 ：Web 端在线绘图、图纸深化设计、自动化生成报表、基于图纸数据的业务系统集成。

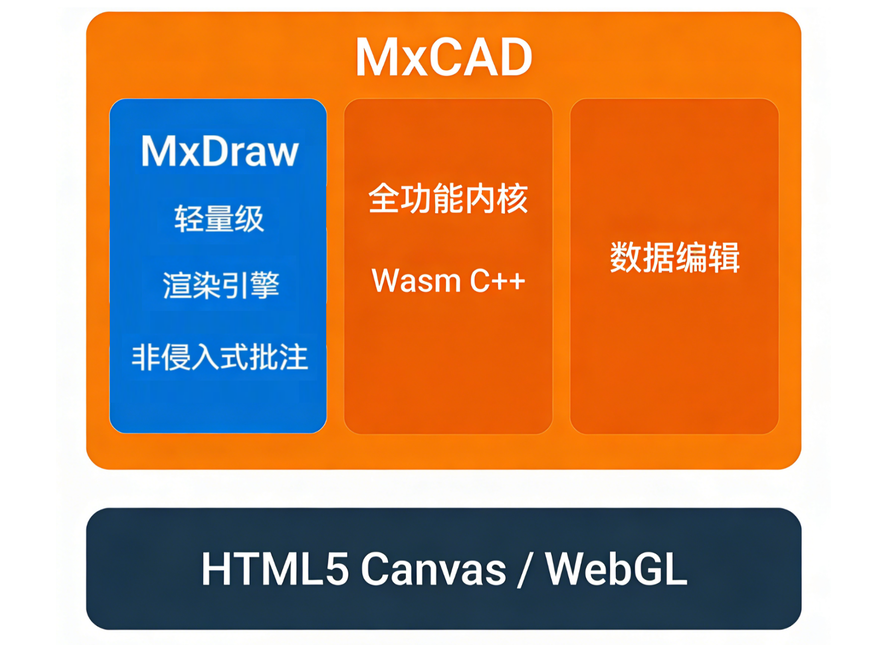

1.3 协作机制与版本演进
在实际的技术架构中， MxCAD 与 MxDraw 并非孤立存在，而是呈现出紧密的层级协作与演进关系：
基础与升级的关系
MxDraw 是梦想云图技术体系的基础层。它提供了核心的 HTML5 Canvas 渲染能力、基础的图形交互逻辑以及轻量级的批注功能。其设计初衷是解决 “ 在网页上快速、高效地展示和标注 CAD 图纸 ” 这一核心痛点。
MxCAD 则是基于 MxDraw 的全功能升级版本。它在保留并复用 MxDraw 所有渲染与交互优势的基础上，通过引入 C++ 内核（编译为 WebAssembly ）和 TypeScript 业务框架，扩展了完整的 CAD 数据解析、实体编辑、几何计算及复杂命令处理能力。
简而言之 ： MxCAD = MxDraw ( 渲染与交互 ) + CAD 专业内核 ( 数据与逻辑 ) 。
协作模式
默认集成： 在大多数应用场景下，开发者引入 MxCAD 开发包时，实际上已经包含了 MxDraw 的功能模块。 MxCAD 内部会自动调用 MxDraw 进行图形绘制和用户交互监听。
按需调用：
o 若业务场景仅需查看与批注（如图纸审阅、移动端巡查），可直接利用 MxCAD 中集成的 MxDraw 接口模式。此时系统表现为轻量级引擎，不加载重型编辑内核（或仅使用其渲染部分），确保启动速度与运行性能。
o 若业务场景涉及原图修改、参数化设计或数据提取，则激活 MxCAD 的完整内核功能，对底层数据库进行读写操作。
无缝切换： 由于二者同源，开发者可以在同一个项目中根据权限或功能模块，动态切换 “ 只读 / 批注模式 ” 与 “ 编辑模式 ” ，无需更换底层引擎，保证了用户体验的一致性与技术架构的统一性。
这种架构设计既保证了轻量级应用的性能，又为专业级应用提供了无限扩展的可能。
二 . 构建基础CAD项目：图纸预览与批注实战
2.1 环境准备与项目初始化
环境要求
Node.js : ≥ v16
包管理器 : npm / pnpm
构建工具 :
Vite ( 推荐，配置简单，开发速度快 )
Webpack ( 支持，需配置 worker-loader 或相关 WASM 处理规则 )
其他：Rollup, Parcel 等支持自定义 Loader/Plugin 的构建工具均可。
后端服务 : 需运行云图开发包提供的图纸转换服务，用于处理 DWG/DXF 转 MXWEB 。
可直接开启云图开发包 3000 端口下的服务。
也可自行根据 图纸转换文档 规则设置新的转换接口。
创建或集成项目
您可新建项目或在现有项目中添加 CAD 模块：
# 新建 Vue3 + TypeScript 项目 npm create vite@latest cad-viewer -- --template vue-ts cd cad-viewer npm install
安装核心依赖
# 安装 mxcad 核心包 npm install mxcad # 若使用 pnpm，请额外安装 mxdraw (通常 mxcad 已包含，视具体版本策略而定) # pnpm add mxdraw
配置构建工具支持多线程
MxCAD 的高性能渲染依赖 SharedArrayBuffer ，这要求服务器响应头必须包含 Cross-Origin-Opener-Policy: same-origin 和 Cross-Origin-Embedder-Policy: require-corp 。 无论使用何种打包工具（Webpack 、 Rollup 等），都必须进行此配置 ，否则引擎将无法启动或自动降级。
下面以 Vite 为例演示配置方法，修改 vite.config.ts ，在 server.headers 中添加响应头 :
// vite.config.ts
import { defineConfig } from 'vite'
import vue from '@vitejs/plugin-vue'
export default defineConfig({
plugins: [vue()],
server: {
// 开发环境：直接在此处配置响应头
headers: {
"Cross-Origin-Opener-Policy": "same-origin",
"Cross-Origin-Embedder-Policy": "require-corp",
}
},
build: {
target: 'esnext' // 确保编译目标支持最新特性
}
})
2.2 创建 Canvas 容器与初始化 MxCAD 引擎
模板结构：Canvas 与文件上传控件
在组件模板中定义渲染容器和文件选择器，并添加控制按钮。
<template> <!-- CAD 渲染区域 --> <div style="width: 100vw; height: 95vh; overflow: hidden;"> <canvas id="myCanvas"></canvas> </div> <!-- 控制栏 --> <div style="margin-top: 10px; padding: 10px; background: #f5f5f5;"> <!-- 隐藏的文件输入框 --> <input type="file" ref="fileInput" accept=".dwg,.dxf,.mxweb" @change="openDwgFile" style="display:none" /> <!-- 功能按钮 --> <button @click="$refs.fileInput.click()" :disabled="!mxcadReady">打开图纸</button> <button @click="startCloudMark" :disabled="!mxcadReady">绘制云线批注</button> <button @click="saveMarkup" :disabled="!mxcadReady">保存批注</button> <button @click="loadMarkup" :disabled="!mxcadReady">加载批注</button> </div> </template>
初始化 MxCAD 实例
在 Vue 组件的 onMounted 生命周期中调用 createMxCad ，完成 Canvas 绑定、 WASM 核心文件路径定位、字体库路径设置以及初始化完成的回调处理。
<script setup>
import { onMounted, ref } from 'vue';
import { createMxCad, MxCpp } from 'mxcad';
const mxcadReady = ref(false);
const fileInput = ref<HTMLInputElement | null>(null);
onMounted(() => {
// 自动检测浏览器环境：支持 SharedArrayBuffer 则启用多线程 (2d)，否则降级为单线程 (2d-st)
const mode = "SharedArrayBuffer" in window ? "2d" : "2d-st";
createMxCad({
canvas: "#myCanvas",
// 动态定位 WASM 文件路径，兼容 Vite/Webpack 等构建工具
locateFile: (fileName: string) => {
return new URL(
`../../node_modules/mxcad/dist/wasm/${mode}/${fileName}`,
import.meta.url
).href;
},
fileUrl: "", // 初始不加载文件，等待用户通过 UI 选择
fontspath: new URL(
"../../node_modules/mxcad/dist/fonts",
import.meta.url
).href,
// 初始化完成回调
onInit: () => {
console.log("MxCAD 引擎初始化完成");
mxcadReady.value = true;
}
});
});
</script>
更多配置项 ： createMxCad 支持丰富的自定义配置（如背景色、多选配置、视区移动方式等）。如需了解完整的配置参数列表及详细说明，请访问官方文档：[MxCadConfig 配置接口文档。

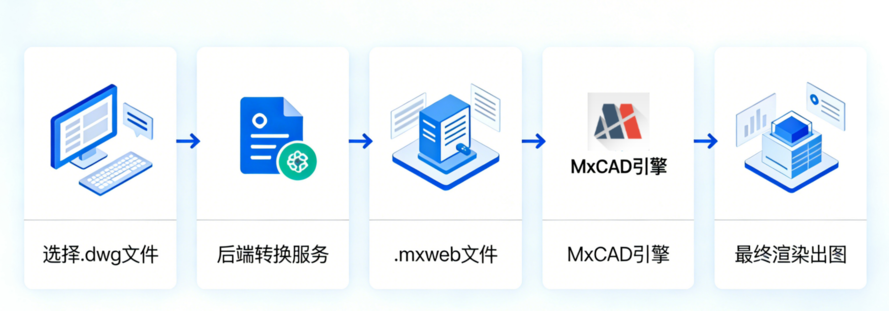

2.3 打开图纸并预览（关键格式说明）
重要说明： MxCAD 文件格式限制
MxCAD引擎内核仅能直接解析和打开特定的 .mxweb 格式文件 。它无法直接在浏览器端读取原生的 AutoCAD 格式（如 .dwg 或 .dxf ）。
因此，在实现 “打开图纸”功能时，必须遵循以下逻辑：
判断格式 ：检查用户选择的文件后缀。
格式转换 ：如果文件是 .dwg 或 .dxf ， 必须 先将其上传至后端转换服务，由服务端将其转换为 .mxweb 格式。
加载渲染 ：只有获取到 .mxweb 格式的文件流或 URL 后，才能调用 mxcad.openWebFile() 进行加载和渲染。
若跳过转换步骤直接尝试加载 DWG 文件，MxCAD 将报错或无法显示任何内容。
文件选择与处理流程
基于上述限制，我们的代码逻辑分为两条路径：
· 路径 A (.mxweb) ：浏览器原生支持，直接生成临时 URL 加载。
· 路径 B (.dwg/.dxf) ：调用本地转换服务 localhost:3000/uploadfile 上传 -> 服务端自动转换 -> 返回 / 生成 .mxweb 路径 -> 加载。
跨域处理配置
由于前端开发服务器（默认 localhost:5173 ）与图纸转换服务（ localhost:3000 ）端口不同，直接请求会触发浏览器的 跨域限制 (CORS) 。
无论使用何种打包工具（Webpack 、 Rollup 等） ，在开发环境下都必须配置代理（Proxy ）或将请求转发至同源，以解决跨域问题。生产环境通常通过 Nginx 反向代理统一入口来解决。
以下以 Vite 为例演示开发环境的代理配置：
修改 vite.config.ts ，添加 server.proxy 配置，将 /api 或特定路径的请求转发至转换服务：
// vite.config.ts
import { defineConfig } from 'vite'
import vue from '@vitejs/plugin-vue'
export default defineConfig({
plugins: [vue()],
server: {
// ....其他配置
// 开发环境跨域代理配置
proxy: {
// 匹配所有以 /api 开头的请求（建议前端请求时加上 /api 前缀）
'/api': {
target: 'http://localhost:3000', // 图纸转换服务地址
changeOrigin: true, // 修改 Host 头为 target
rewrite: (path) => path.replace(/^\/api/, ''), // 去掉 /api 前缀再转发
},
// 或者直接代理特定的转换接口路径
//'/uploadfile': {
// target: 'http://localhost:3000',
// changeOrigin: true,
// },
// '/demo': {
// target: 'http://localhost:3000',
// changeOrigin: true,
// }
}
}
})
前端代码适配示例： 配置代理后，前端请求地址需调整为相对路径或带前缀的路径：
// 原地址：http://localhost:3000/uploadfile
// 代理后地址：/api/uploadfile (需在 proxy 中配置 rewrite) 或直接 /uploadfile
const res = await fetch("/api/uploadfile", { // Vite 会自动拦截并转发到 localhost:3000/uploadfile
method: "POST",
body: formData,
});
代码实现：打开网络图纸
图纸的加载与渲染核心依赖于 MxCAD 提供的 openWebFile API 。该接口支持从网络 URL 直接加载 .mxweb 或转换后的图纸数据，并提供了丰富的参数控制（如是否使用多线程、加载策略等）。
<script setup>
// ... 上述初始化代码 ...
// 打开图纸处理函数
const openDwgFile = async (event: Event) => {
const target = event.target as HTMLInputElement;
const file = target.files?.[0];
if (!file) return;
const fileName = file.name;
// 获取文件后缀并转为小写
const fileExt = fileName.slice(fileName.lastIndexOf(".")).toLowerCase();
const mxcad = MxCpp.getCurrentMxCAD();
if (fileExt === ".dwg" || fileExt === ".dxf") {
// DWG/DXF 需要后端转换
const formData = new FormData();
formData.append("file", file);
try {
// 调用代理后的上传接口
const res = await fetch("/upfile/mxcad", {
method: "POST",
body: formData,
});
if (!res.ok) throw new Error(`请求失败：${res.status}`);
// 约定：转换后的文件位于 /demo/ 目录下，文件名不变，后缀变为 .mxweb
const mxwebFullUrl = `/demo/${fileName}.mxweb`;
mxcad.openWebFile(mxwebFullUrl);
} catch (err) {
console.error(err);
alert("上传或转换失败，请检查后端服务是否启动");
}
} else if (fileExt === ".mxweb") {
// MXWEB 直接读取
const tempUrl = URL.createObjectURL(file);
mxcad.openWebFile(tempUrl);
} else {
alert("不支持该文件格式，请上传 .dwg, .dxf 或 .mxweb");
}
// 重置 input value，允许重复选择同一文件
target.value = "";
};
</script>
关键点说明：
· 转换接口 : //localhost:3000/uploadfile 是云图开发包自带的演示服务，实际生产环境请替换为您的后端地址。
· 路径约定 : 代码假设转换服务会将结果固定在 /demo/ 目录下，且文件名保持原名仅后缀变为 .mxweb 。
· API 调用 : 无论源文件是什么，最终都统一调用 mxcad.openWebFile(url) 进行渲染。 openWebFile 支持更多高级参数，例如控制是否使用工作线程 ( isWorkThread ) 、指定数据加载到内存还是 IndexedDB ( fetchAttributes ) 等。如需了解完整的参数定义及详细说明，请访问官方文档： McObject.openWebFile API 文档 。
2.4 批注功能实现（创建、保存、回显）
创建批注（以审图云线为例）
此功能通过 MxDraw 提供的交互接口，让用户在图上绘制云线并添加文字说明。
import {
MxFun,
MrxDbgUiPrPoint,
McEdGetPointWorldDrawObject,
MrxDbgUiPrBaseReturn,
MxDbRectBoxLeadComment,
} from "mxdraw";
// 绘制云线批注函数
function startCloudMark() {
const point = new MrxDbgUiPrPoint(); // 获取点交互对象
const mxDraw = MxFun.getCurrentDraw(); // 获取当前绘图对象
const worldDrawComment = new McEdGetPointWorldDrawObject(); // 动态绘制辅助对象
const mxCheckDraw = new MxDbRectBoxLeadComment(); // 云线批注实体对象
// 设置云线半径（屏幕坐标转文档坐标）
mxCheckDraw.radius = MxFun.screenCoordLong2Doc(5);
mxCheckDraw.setLineWidth(3);
mxCheckDraw.setLineWidthByPixels(true);
// 第一步：获取起始点
point.setMessage("\n云线框起始点: ");
point.go((status) => {
if (status != MrxDbgUiPrBaseReturn.kOk) return;
mxCheckDraw.point1 = point.value();
// 动态预览：移动鼠标时绘制矩形
worldDrawComment.setDraw((currentPoint) => {
mxCheckDraw.point2 = currentPoint;
worldDrawComment.drawCustomEntity(mxCheckDraw);
});
point.setUserDraw(worldDrawComment);
point.setMessage("\n云线框结束点: ");
// 第二步：获取结束点
point.go((status) => {
if (status != MrxDbgUiPrBaseReturn.kOk) return;
mxCheckDraw.point2 = point.value();
// 动态预览：确定文本位置
worldDrawComment.setDraw((currentPoint) => {
mxCheckDraw.point3 = currentPoint;
worldDrawComment.drawCustomEntity(mxCheckDraw);
});
// 设置批注文本属性
mxCheckDraw.text = "审图批注";
mxCheckDraw.textWidth = MxFun.screenCoordLong2Doc(100);
mxCheckDraw.textHeight = MxFun.screenCoordLong2Doc(50);
mxCheckDraw.fixedSize = true;
if (mxCheckDraw.fixedSize) {
mxCheckDraw.textHeight = 20;
mxCheckDraw.textWidth = 130;
}
point.setMessage("\n审图标注点: ");
// 第三步：获取文本引出点
point.go((status) => {
if (status != MrxDbgUiPrBaseReturn.kOk) return;
mxCheckDraw.point3 = point.value();
// 将实体添加到图纸数据库
mxDraw.addMxEntity(mxCheckDraw);
});
});
});
}

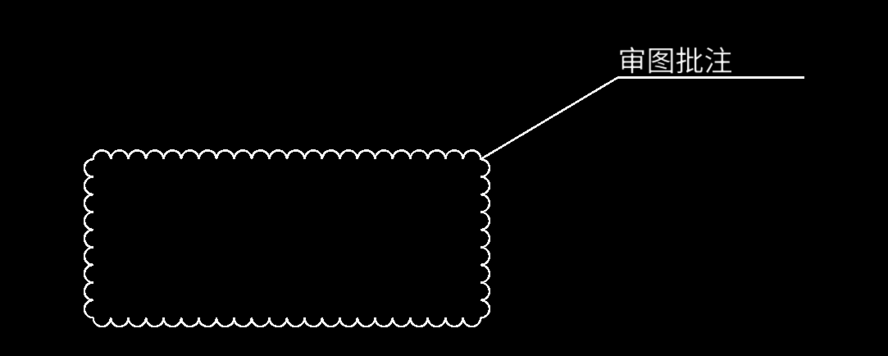

绘制效果如下所示：
保存批注数据
使用官方推荐的 saveMxEntityToJson() 方法，将当前图纸上的所有 非原生实体 （即批注）序列化为 JSON 字符串。本示例暂存至 localStorage 模拟数据库存储。
import { MxFun } from "mxdraw";
// 保存图纸批注
const saveMarkup = () => {
const draw = MxFun.getCurrentDraw();
if (!draw) return;
// 序列化批注数据
const jsonData = draw.saveMxEntityToJson();
localStorage.setItem("mx-markup-data", jsonData);
alert("批注已保存至本地存储");
};
回显批注数据
当用户再次打开图纸时，从存储中读取 JSON 数据，并调用 loadMxEntityFromJson() 还原批注。
import { MxFun } from "mxdraw";
// 恢复图纸批注
const loadMarkup = () => {
const draw = MxFun.getCurrentDraw();
if (!draw) return;
const jsonData = localStorage.getItem("mx-markup-data");
if (jsonData) {
draw.loadMxEntityFromJson(jsonData);
alert("批注已加载");
} else {
alert("未找到保存的批注数据");
}
};
最佳实践提示 ：在实际业务中，应将 saveMarkup 生成的 JSON 数据通过 AJAX/Fetch 发送给后端，与图纸 ID 关联存储； loadMarkup 应在图纸加载完成后（监听 onOpenFileComplete 回调）自动从后端拉取数据并执行加载。
2.5 运行验证
启动服务：
o 确保云图转换服务已在 localhost:3000 运行。
o 启动前端项目： npm run dev 。

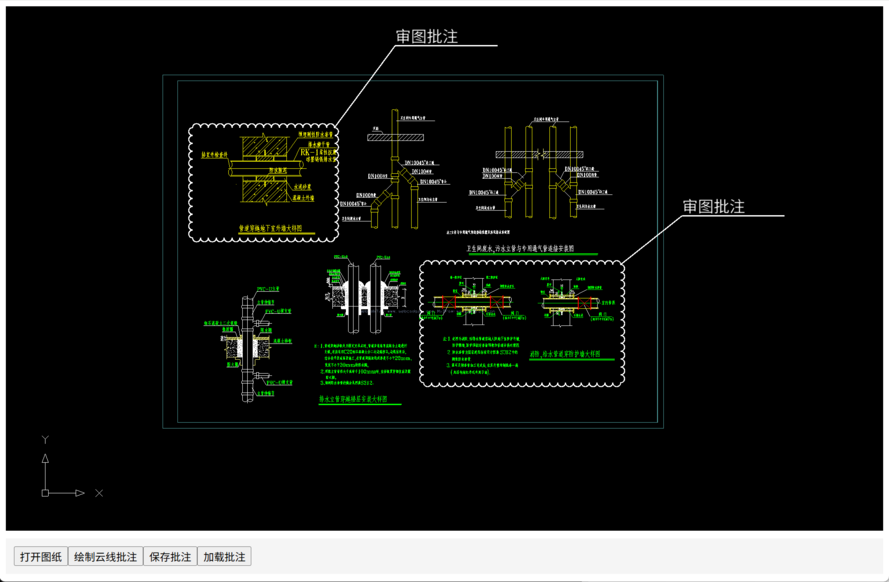

测试流程：
o 预览 MXWEB ：点击 “ 打开图纸 ” ，选择 .mxweb 文件 → 图纸秒开。
o 预览 DWG ：点击 “ 打开图纸 ” ，选择 .dwg 文件 → 自动上传转换 → 加载转换后的图纸。
o 绘制批注 ：点击 “ 绘制云线批注 ” ，在图上依次点击起始点、结束点、文字引出点 → 云线绘制成功。
o 保存 ：点击 “ 保存批注 ” → 检查浏览器 LocalStorage 是否有 mx-markup-data 键值。
o 回显 ：刷新页面（清空内存），重新打开同一张图纸 → 点击 “ 加载批注 ” → 确认云线准确还原。
三 . 常见问题与注意事项
路径配置敏感性
Wasm 文件和字体文件的路径配置必须精确。若控制台出现 404 错误或 Wasm 编译失败，请首先检查 public 目录结构及初始化参数中的 locateFile 和 fontspath 路径字符串是否正确。
跨域隔离策略 (COOP/COEP)
较新版本的 MxCAD 利用 SharedArrayBuffer 进行多线程优化以提升性能。若在 Chrome/Edge 中遇到 SharedArrayBuffer is not defined 相关报错，必须在 Web 服务器（或 Vite 配置）的响应头中严格配置：
Cross-Origin-Opener-Policy: same-origin
Cross-Origin-Embedder-Policy: require-corp
字体缺失处理
若图纸文字显示为问号或乱码，通常是因为缺少对应的 SHX 字体文件。请确保开发包中的 fonts 目录已完整部署到项目中，或在后端转换服务中配置字体映射。
大文件性能
对于超过 50MB 的超大图纸，建议在加载前进行前端提示。可考虑启用 SDK 中的按需加载功能或简化显示模式（如关闭抗锯齿、隐藏填充图案）以优化渲染帧率。
批注数据管理
批注数据是独立于原图存在的。务必在前端或后端建立 “ 图纸 ID - 批注 JSON” 的映射关系，避免不同图纸间的批注混淆。
