1、Flink 程序结构

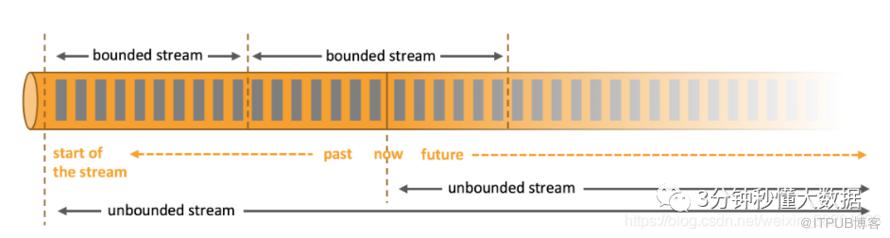

在自然环境中，数据的产生原本就是流式的。无论是来自 Web 服务器的事件数据，证券交易所的交易数据，还是来自工厂车间机器上的传感器数据，其数据都是流式的。但是当你分析数据时，可以围绕 有界流（bounded）或 无界流（unbounded）两种模型来组织处理数据，当然，选择不同的模型，程序的执行和处理方式也都会不同。

流处理 是无界数据流处理的范例。至少理论上来说，它的数据输入永远不会结束，因此程序必须持续不断地对到达的数据进行处理。

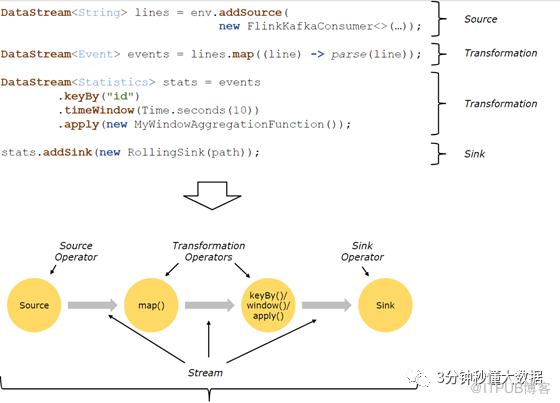

Flink 应用程序结构就是如上图所示：

Source: 数据源。Flink 在流处理和批处理上的 source 大概有 4 类：

• 基于本地集合的 source

• 基于文件的 source

• 基于网络套接字的 source

• 自定义的 source

自定义 的 source 常见的有 Apache kafka、RabbitMQ 等，当然你也可以定义自己的 sourc e。

Transformation：数据转换的各种操作。包含：

Map / FlatMap / Filter / KeyBy / Reduce / Fold / Aggregations / Window / WindowAll / Union / Window join / Split / Select等操作，操作很多，可以将数据转换计算成你想要的数据。

• 写入文件、打印出来

• 写入 socket

• 自定义的 sink 。

自定义的 sink 常见的有 Apache kafka、RabbitMQ、MySQL、ElasticSearch、Apa che Cassandra、Hadoop FileSystem 等，同理你也可以定义自己的 sink。

2、Flink 并行数据流

Flink程序本质上是并行的和分布式的，在执行过程中，一个流(stream)包含一个或多个流分区，而每一个operator包含一个或多个operator子任务。操作子任务间彼此独立，在不同的线程中执行，甚至是在不同的机器或不同的容器上。operator子任务的数量是这一特定operator的并行度。相同程序中的不同operator有不同级别的并行度。

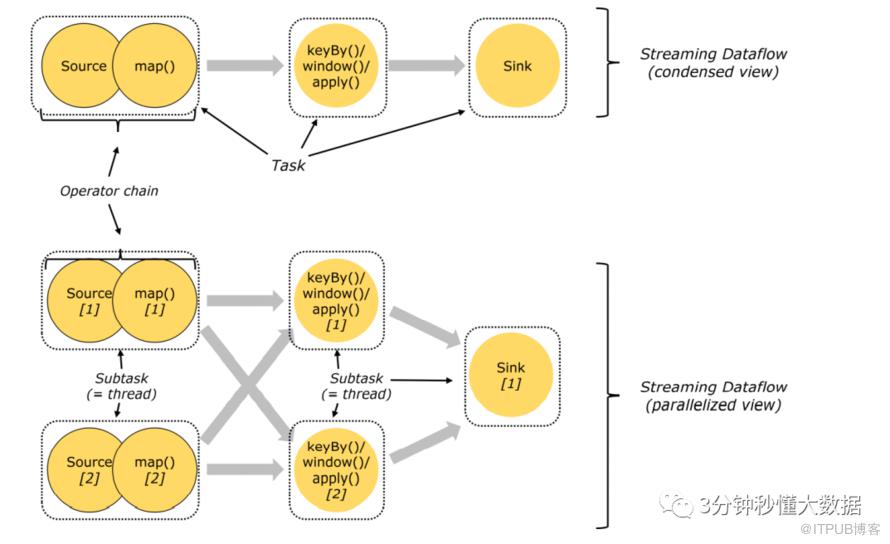

3、Task 和 Operator Chain

4、任务调度与执行

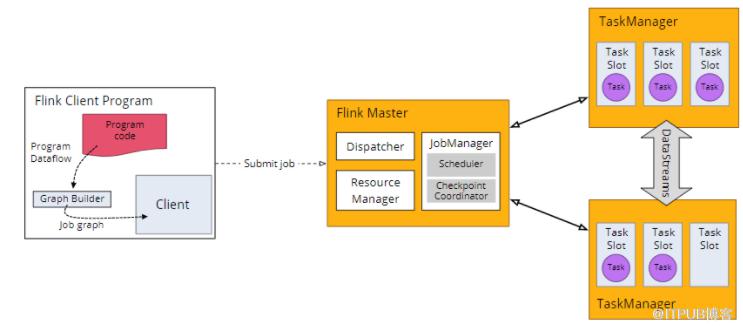

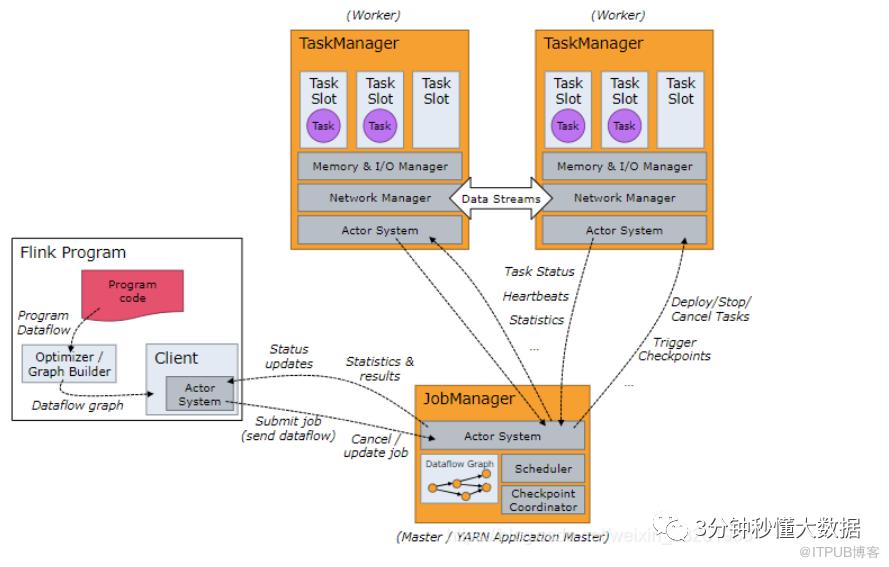

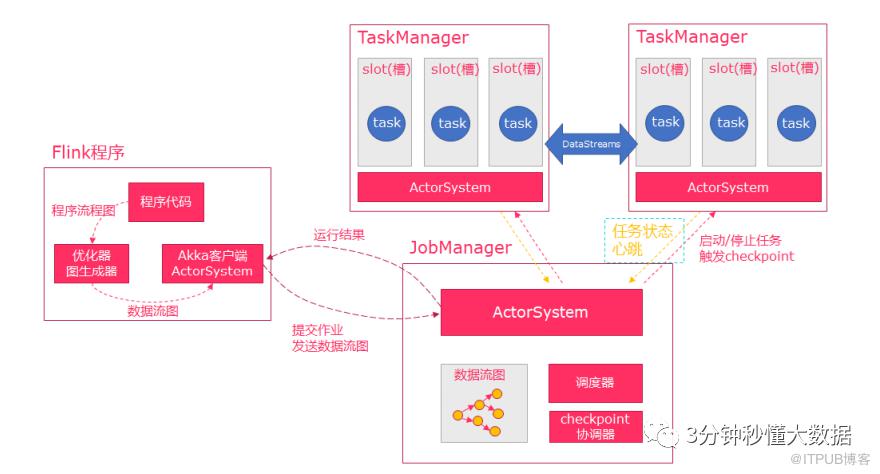

以上三个图是一个图，Flink执行流程如下：

1. 当Flink执行executor会自动根据程序代码生成DAG数据流图 ，即 Jobgraph；

2. ActorSystem创建Actor将数据流图发送给JobManager中的Actor；

3. JobManager会不断接收TaskManager的心跳消息，从而可以获取到有效的TaskManager；

4. JobManager通过调度器在TaskManager中调度执行Task（在Flink中，最小的调度单元就是task，对应就是一个线程） ；

• Job Client

        – 主要职责是提交任务, 提交后可以结束进程, 也可以等待结果返回 ；

        – Job Client 不是 Flink 程序执行的内部部分，但它是任务执行的起点；

• JobManager

        – 主要职责是调度工作并协调任务做检查点；

        – 集群中至少要有一个 master，master 负责调度 task，协调checkpoints 和 容错；

        – 高可用设置的话可以有多个 master，但要保证一个是 leader, 其他是stand by；

        – Job Manager 包含 Actor System、Scheduler、CheckPoint三个重要的组件 ；

• TaskManager

        – 主要职责是从JobManager处接收任务, 并部署和启动任务, 接收上游的数 据并处理

        – Task Manager 是在 JVM 中的一个或多个线程中执行任务的工作节点。

        – TaskManager在创建之初就设置好了Slot, 每个Slot可以执行一个任务。

5、任务槽（task slot ）和槽共享（Slot sharing）

每个TaskManager是一个JVM的进程, 可以在不同的线程中执行一个或多个子任务。为了控制一个worker能接收多少个task。worker通过task slot来进行控制（一个worker 至少有一个task slot）。

1、任务槽

每个task slot表示TaskManager拥有资源的一个固定大小的子集。

一般来说：我们分配槽的个数都是和CPU的核数相等，比如8核，那么就分配8个槽。

Flink将进程的内存划分到多个slot中。

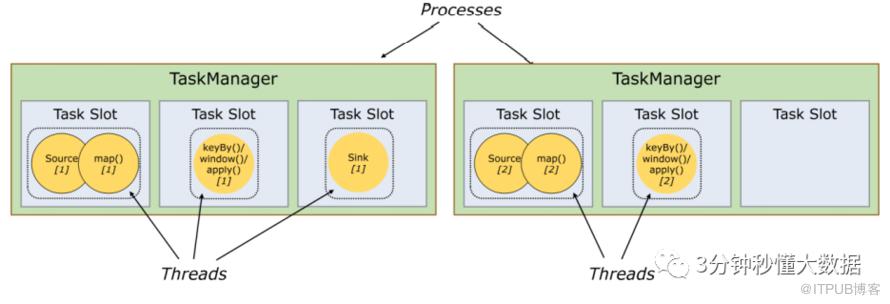

图中有2个TaskManager，每个TaskManager有3个slot，每个slot占有1/3的内存。

总结：task slot的个数代表TaskManager可以并行执行的task数。

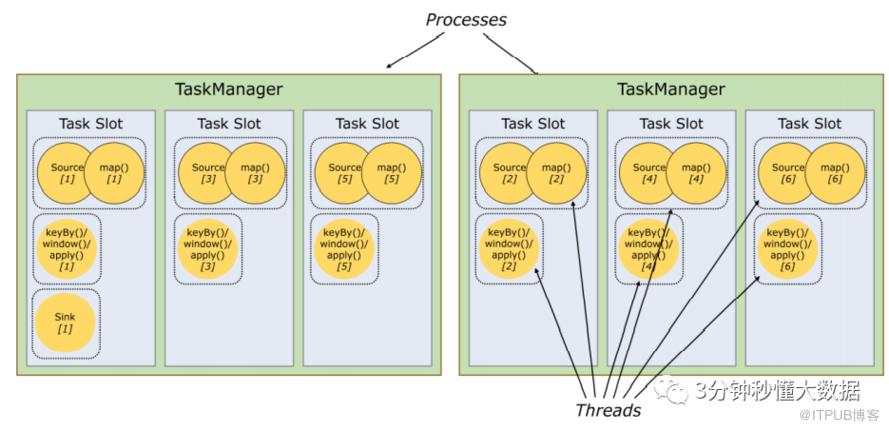

2、槽共享

默认情况下，Flink允许子任务共享插槽，即使它们是不同任务的子任务，只要它们来自同一个作业。结果是一个槽可以保存作业的整个管道。允许插槽共享有两个主要好处：

        • 有了任务槽共享，可以将基本并行度（base parallelism）从2提升到6。提高了分槽资源的利用率。同时它还可以保障TaskManager给subtask的分配的slot方案更加公平。

以上就是Flink 运行架构的讲解内容！觉得好的，点赞，在看，分享三连击，谢谢！！！
