上一篇文章 Spark-SQL解析原来如此简单 讲到了Spark-SQL通过Antlr4生成未解析的LogicalPlan。此时的LogicalPlan是Unresolve的，需要通过Catalog来绑定UnresolvedRelation 和UnresolvedAttribute，生成解析后的LogicalPlan。

元数据（Catalog）

在Spark-SQL中，Catalog主要用于各种函数资源信息和元数据信息（数据库、数据表、数据视图、数据分区与函数等）的统一管理。Spark-SQL中的Catalog体系实现以SessionCatalog为主体，用户通过SparkSession来访问，SparkSession和SessionCatalog是一对一的关系。SessionCatalog的构造参数除了包括Spark-SQL和 Hadoop的配置外，还涉及以下四个方面的内容：

class SessionCatalog(    val externalCatalog: ExternalCatalog,//外部系统Catalog    globalTempViewManager: GlobalTempViewManager,//全局临时视图管理    functionRegistry: FunctionRegistry,//函数注册    conf: SQLConf,//SQL配置    hadoopConf: Configuration,//hadoop 配置    parser: ParserInterface,    functionResourceLoader: FunctionResourceLoader)//函数资源加载器

一、GlobalTempViewManager（全局临时视图管理）

对应DataFrame中的createGlobalTempView方法。GlobalTempViewManager内部通过viewDefinitions来保存视图。可进行创建、更新、删除和重命名等操作。其中viewDefinitions的key是视图名称，value是视图对应的LogicalPlan（在创建视图中生成）。

private val viewDefinitions = new mutable.HashMap[String, LogicalPlan]

二、FunctionResourceLoader（函数资源加载器）

Spark-SQL中除了内置的函数外，还支持用户自定义的函数和Hive的函数，这些函数可以通过外部jar包提供，FunctionResourceLoader的作用就是加载这些函数资源。

三、FunctionRegistry（函数注册）

用来实现对函数的注册、查找和删除，Spark-SQL中的实现类是SimpleFunctionRegistry，使用functionBuilders来保存注册的函数。key为函数名，value为函数的描述信息。functionBuilders除了可以注册自定义函数外，还注册了很多已经定义好的内置函数。

private val functionBuilders =new mutable.HashMap[FunctionIdentifier, (ExpressionInfo, FunctionBuilder)]//保存注册的函数

object FunctionRegistry {val expressions: Map[String, (ExpressionInfo, FunctionBuilder)] = Map(    expression[Sum]("sum"),//求和    expression[TimeWindow]("window"),//窗口window(start, 7day, 1day)             // json    expression[StructsToJson]("to_json"),//结构转json    expression[JsonToStructs]("from_json"),//json转结构)    expressions.foreach {      case (name, (info, builder)) => fr.registerFunction(FunctionIdentifier(name), info, builder)//注册    }}

四、ExternalCatalog（外部系统Catalog）

主要用于外部系统的数据库、数据表管理、数据分区和函数的管理和非临时性存储，支持HiveExternalCatalog和InMemoryCatalog两种，前者将信息保存在内存中，主要用于测试；后者利用Hive元数据库来实现持久化的管理，在生产环境中广泛使用。ExternalCatalog的继承关系如下图：

总体来看，SessionCatalog用来管理所有表相关的元数据，包括数据库、数据表、数据视图、数据分区与函数等，其内部还用tempViews管理临时表信息，以及currentDb来表示当前操作的数据库名称。

protected val tempViews = new mutable.HashMap[String, LogicalPlan]//临时表信息protected var currentDb: String = formatDatabaseName(DEFAULT_DATABASE)//当前数据库名称

规则（Catalog）

Rule在对Unrelolve LogicalPlan逻辑算子树的操作（如绑定、优化等）中扮演非常重要的角色，在这些操作中，经常需要对逻辑算子树中某个节点进行改写，或者对树结构进行转换。Rule提供了apply方法供子类复写，让子类可以实现特定的处理逻辑。

abstract class Rule[TreeType <: TreeNode[_]] extends Logging {    val ruleName: String = {        val className = getClass.getName        if (className endsWith "$") className.dropRight(1) else className    }    def apply(plan: TreeType): TreeType//供子类实现规则逻辑}

RuleExecutor是Rule的驱动程序，对Unrelolve LogicalPlan的绑定、优化以及后续物理算子的生成，都继承了RuleExecutor。其重要的内部成员如下：

abstract class Strategy { def maxIterations: Int }//策略case object Once extends Strategy { val maxIterations = 1 }//迭代一次case class FixedPoint(maxIterations: Int) extends Strategy//迭代maxIterations次protected case class Batch(name: String, strategy: Strategy, rules: Rule[TreeType]*)//一套规则protected def batches: Seq[Batch]//定义规则执行顺序，一套规则的集合

Strategy：策略，用于规定规则迭代执行次数，抽象类，定义了类型为int名字为maxIterations的属性；

Once：从Strategy继承，maxIterations=1，表示只迭代执行一次规则；

FixedPoint：从Strategy继承，表示执行maxIterations次规则；

Batch：定义一套规则，包含批次名、策略、包含的规则；

batches：批次的集合，类型为Seq[Batch]，定义了规则的执行顺序，具体内容由子类去定义。

execute方法：按照batches顺序和Batch内的rules顺序，对传入的plan里的节点进行迭代处理，具体处理逻辑由Rule子类去实现。

def execute(plan: TreeType): TreeType = {    var curPlan = plan    batches.foreach { batch =>        val batchStartPlan = curPlan        var iteration = 1        var lastPlan = curPlan        var continue = true        while (continue) {            curPlan = batch.rules.foldLeft(curPlan) {//遍历规则执行                    case (plan, rule) =>                    val result = rule(plan)                    result              }        iteration += 1          if (iteration > batch.strategy.maxIterations) {            continue = false        }        lastPlan = curPlan      }    }    curPlan }

分析（Analyzer）

Analyzer会使用Catalog和FunctionRegistry将UnresolvedAttribute和UnresolvedRelation转换为catalyst里全类型的对象，生成Resolved LogicalPlan。接下来分析下Analyzer中定义的具体规则：

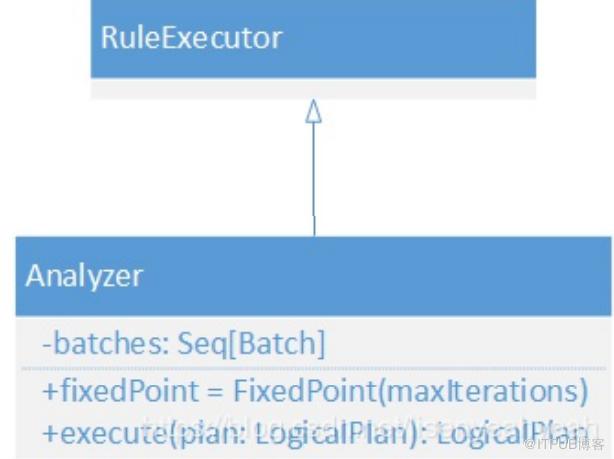

Analyzer是RuleExecutor的子类，Analyzer的batches中定义了具体的规则和执行顺序，规则比较多，这里就挑几个典型的分析：ResolveRelations、ResolveReferences、ResolveFunctions，其余的套路基本一样，只是内部处理逻辑不同而已。

lazy val batches: Seq[Batch] = Seq(Batch("Hints", fixedPoint,new ResolveHints.ResolveBroadcastHints(conf),ResolveHints.RemoveAllHints),Batch("Simple Sanity Check", Once,LookupFunctions),Batch("Resolution", fixedPoint,ResolveRelations ::ResolveReferences ::ResolveAggAliasInGroupBy ::ResolveFunctions ::ResolveAggregateFunctions ::......

以上就是Spark - SQL 绑定第二阶段的所有内容！觉得好的，点赞，在看，分享三连击，谢谢！！！
