人群计数问题我一直在关注，苦于目前的技术不能落地而作罢。早在便利蜂的时候，我们就专门做了这个数人流的事情，一个运营把一个摄像设备摆在某个角落拍商场的大门，看有多少人经过多少人进出大门，AI效果很一般，就招兼职专门人来数人数了，成本很高的。数人流很有商业价值的，黄金旺铺选址非常重要，人流量大的地方你的获客成本低。人群计数问题就是一张图片，你把人头的密度图画出来，然后sum人头密度图，就是人数。

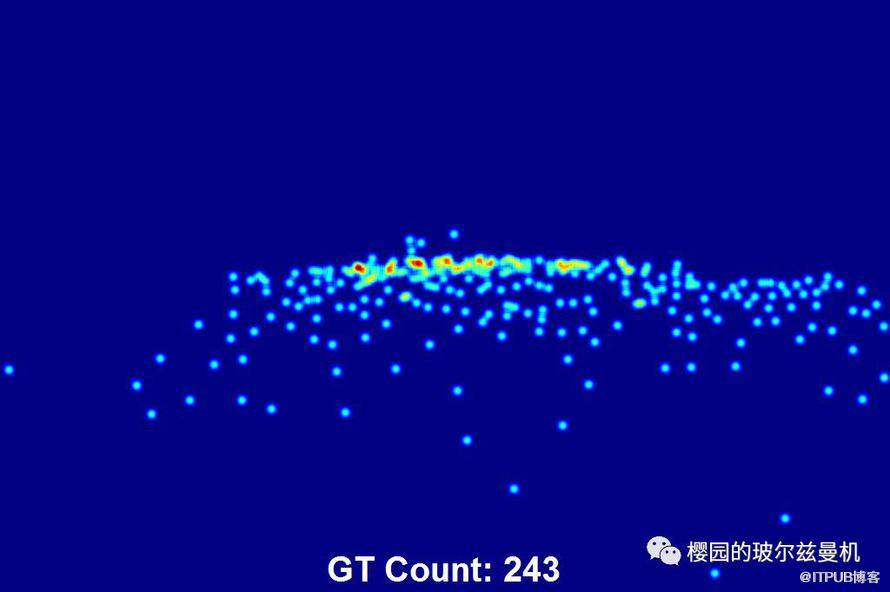

上面是原图，下面是密度图，每个绿点相当于一个人头，然后计数是243个。目前来看，几个方法中，HyGNN的效果是最好的。比较的图表如下：
|
|
|
|
|
|
|
| TEDNet (Jiang et al. 2019) |
|
|
| ADCrowdNet (Liu et al. 2019) |
|
|
|
|
|
|
|
|
|
当然，高君宇最近做的AAAI2020的SCAR：NWPU-Crowd: A Large-Scale Benchmark for Crowd Counting方法没有统计进去，因为他没有刷Shanghai techA数据集，刷的是自己的数据集。不过我觉得不会比HyGnn更好了。因为他们两个比较来说：前面的网络结构是一样的，后面decode的时候，SCAR是加了两个注意力机制层，一个空间层的注意力层，一个通道层面的注意力层，两个叠加在一起；HyGnn则是decode的时候加了grapha-nnet，形象一点说，graphanet是自动学习一个注意力机制，他比手工设计的注意力机制要更全面一些。我们来看看HyGNN干了啥活。我也只是昨天才开始看这个文章，今天基本搞明白了主要问题，由于没有源码，要想通过pytorch实现它对我来说还有一定难度。因为里面有很多花招，而且我还找不到一些对应的算子。

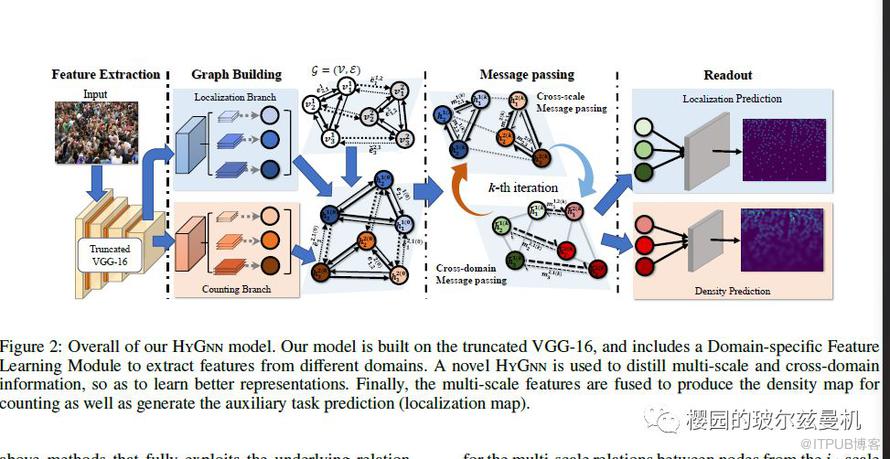

整个结构就在上面这个图里了。我们先说主要粗线条一二三，然后一点点剥出问题一二三。输入输出与loss函数。输入是原始图片，监督信号label是密度图，loss函数是平方误差损失函数，这里有两个损失：一个是直接预测密度图的，跟标记的密度图直接的平方损失loss1，一个是预测人头定位的，也是跟标记的密度图的平方损失loss2，总损失等于loss1+loss2*0.001。密度图求loss没问题，人头定位图跟密度图怎么求loss?为啥第二个loss的权重那么低？论文中写了，他没有额外的人头定位图label，是复用的密度图。仔细看一下预测的人群密度图和人头定位图，发现人头定位图更内聚，但有值的地方其实跟密度图是重叠的，其实也是可以求loss，当然他的loss就很大了，因此乘参数0.001，另外，这个人头定位图加上去，就是为了让预测的密度图不要打太散了，没人头的地方不要有预测值，因此他的作用类似于注意力机制里的参数。一张图片经过VGG16的前10层提取feature map后，同一个feature map兵分两路，去生成一个graph，一个是人头定位，一个是密度图的，因此是两个graph,然后，每个graph内部学习规律信息，同时，两个graph之间还学习交互信息，学到的交互信息融合进了每条支线的三个顶点里，然后每三个顶点concat到一起，接下来decode成一个密度图/人头定位图，去end-to-end训练loss。Graph neural net的图是怎么建立的，建立一个图需要顶点和邻边，那么顶点和邻边都啥意思，看框架图中这个有向图代表的是什么意思。总共只有3个顶点，文章测试发现3个顶点效果比较好。每个顶点都是feature map = Fnode，他是通过对Fvgg进行不同的空洞卷积率卷积而来，空洞卷积就是说每个卷积核是空心的，不懂的自己知乎下。处理的方式都是一样的，由于是兵分两路，任务不一样，从而学习到的卷积核的参数不同。文章将这个生成顶点的模块叫做 Domain-specific Feature Learning Module (DFL).。这个中间三个操作，一个空洞卷积，一个金字塔采样模块，然后归一化到统一尺度。每个顶点都有边相连，每条边的值有意思了，你看图1中，有的顶点之间是实线相连，有的是虚线，实线代表的是一个领域的顶点，比如都是预测人头位置的顶点域，虚线则是跨顶点域之间的连线。实线的值是两个顶点的feature map相减，然后加一个卷积层，就代表了这条边的值了。

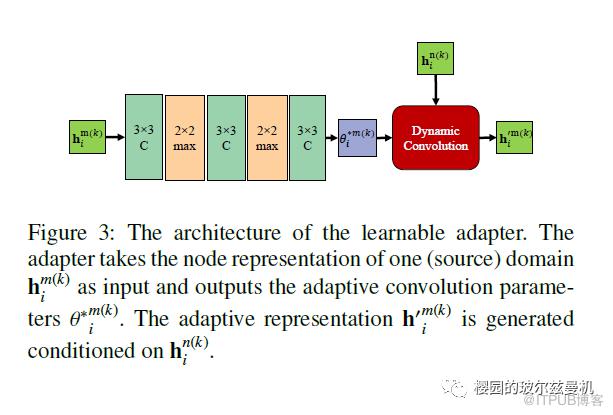

虚线的值就复杂些，比如说Fnode1和Fnode2相连，首先将Fnode1做了个花招，变成Fnode1’，这个适配器如图2所示，首先将Fnode1卷积下采样后，变成了一个卷积核！！！然后通过动态卷积操作跟Fnode2相合，就生成了Fnode1’。接下来就是跟实线一样的算边的值了。顶点和边的值都讲清楚了。接下来激动人心的时候到了。前面的都是铺垫，所谓的hybrid graph是怎么学习信号的才是核心。同一个问题域内不同空洞卷积率得到的节点之间的学习是这样的：通过一个2D map操作，将边的值变成一个权重值，乘到node的embedding上，得到一个值叫m，然后通过 Gated Recurrent Unit封闭循环神经源对他和 Fnode做操作，就得到一个迭代更新后的Fnode’。跨域的信号学习也是一样的，只是中间生成m的时候用到了图2中的适配器。他先学跨域的信号，再学同域节点之间的信号，来更新Fnode的值。最终，将3个节点的值concat起来，然后decode成密度图。完成整个end-to-end过程。适配器的算子和 Gated Recurrent Unit算子我其实不会的。不知道在pytorch里是怎么实现的。
