HNSW 为什么是艾体宝 Qdrant 高性能检索的“骨架”？

从多层导航图、三个核心参数，到 Filterable HNSW、ACORN、查询规划与存储优化，一次讲清 Qdrant 如何把近似最近邻算法变成可落地的向量检索系统。

在 RAG、语义搜索、智能客服和推荐系统中，向量数据库要回答的并不只是“谁和 Query 最像”。真正的业务问题往往是：

在百万乃至亿级向量中，如何在满足租户、权限、状态、时间等条件的前提下，快速找到最相关的 Top-K，并把延迟、召回率和资源成本控制在可接受范围内？

HNSW 解决了其中最核心的一步—— 如何不扫描全部向量，也能快速接近真正的近邻。

艾体宝 Qdrant 则继续向前走了一步：它把 HNSW 与业务过滤、查询规划、分片分段、后台优化、磁盘存储和量化机制组合起来，形成了一套生产级检索链路。

如果只记住一句话，可以记住这句：

HNSW 是高性能向量检索的导航骨架；Qdrant 是围绕这副骨架搭建的完整交通系统。

1. 为什么不能永远使用暴力搜索？

假设 Qdrant 中保存了 100 万个向量，现在传入一个查询向量：

Query Vector = [0.23, 0.81, 0.14, ...]

精确搜索需要把 Query 与 100 万个向量逐一计算距离，再从结果中选出 Top-K。它的优势是结果准确，代价是计算量会随数据规模近似线性增长。

当查询量、向量维度和数据规模同时上升时，问题会迅速放大：

• 数据从 10 万增长到 1 亿，单次查询需要比较的向量数量增加约 1000 倍；
• 多租户、高并发场景会让距离计算持续消耗 CPU；
• 即使磁盘能装下全部向量，延迟也未必能满足在线业务的 SLA。

HNSW 的目标不是“免费获得完全准确的结果”，而是：

只检查一小部分更有希望的候选向量，用少量、可调节的召回损失，换取数量级上的检索加速。

因此，HNSW 属于 ANN（Approximate Nearest Neighbor，近似最近邻）算法。

2. 先建立直觉：HNSW 是一张多层导航地图

HNSW 的全称是 Hierarchical Navigable Small World。可以把它理解成一张“多层道路网络”：

• 上层节点少、跨度大，像高速公路，负责快速跳到目标区域；
• 中间层像城市主干道，负责缩小搜索范围；
• Layer 0 包含全部向量，像社区道路，负责在局部仔细寻找 Top-K。

图 1：红色路径表示 Query 从入口 A 出发，经 D 快速接近 E 所在区域。

假设有二维向量 A～G，Query 位于 E 附近。传统扫描会逐一比较 A、B、C、D、E、F、G；HNSW 则可能经历：

最高层：A → D          快速跨区域跳跃
中间层：围绕 D 定位     缩小搜索范围
最底层：D → E          展开局部候选并返回 Top-K

真实实现并不是一次性比较最高层的所有节点，而是从入口开始进行贪心导航：只要邻居比当前节点更接近 Query，就继续向更好的邻居移动；无法继续改善时，再下降一层。

这种设计的价值在于： 把“全局找针”变成“先找到大致街区，再在街区内找门牌号”。

3. 多层图是怎样建出来的？

HNSW 不需要先运行一次聚类来挑选“中心节点”。每插入一个新向量时，系统会随机为它分配最高层级，而且进入更高层的概率会快速衰减。

因此通常会形成：

Layer 3：极少数节点
Layer 2：少量节点
Layer 1：较多节点
Layer 0：全部节点

如果节点 X 的最高层级是 Layer 1，那么它会同时存在于 Layer 1 和 Layer 0，但不会进入 Layer 2。

插入 X 的过程可以概括为：

1. 随机确定 X 的最高层级；
2. 从当前最高层入口开始，逐层寻找更接近 X 的区域；
3. 在 X 能进入的每一层保留一批候选邻居；
4. 从候选中选择部分节点，与 X 建立连接；
5. 当旧节点连接过多时，执行裁剪，尽量兼顾距离和方向多样性。

※邻居选择并不等于“机械地保留最近的几个点”。如果所有边都指向同一方向，图容易形成局部拥堵，跨区域导航能力也会变差。HNSW 的启发式选择会尽量保留具有导航价值的连接。

4. 一个完整的查询过程是怎样的？

假设：

Query 位于 E 附近
入口节点是 A

第一步：从最高层进入

最高层只有：

A -- D -- G

计算 Query 与 A、D、G 的距离。

假设：

Query 到 A：很远
Query 到 D：较近
Query 到 G：较远

搜索从 A 移动到 D。

此时不用经过 B、C，就已经快速从 A 跳到了 D 附近。

第二步：进入中间层

从 D 对应的 Layer 1 节点开始。

Layer 1 可能是：

A -- C -- D -- F -- G

继续比较 D 的邻居：

• C 比 D 更远；
• F 也可能比 D 更远；
• D 仍然是当前最好节点。

于是从 D 下降到 Layer 0。

第三步：在最底层精细搜索

Layer 0 包含：

A、B、C、D、E、F、G

从 D 开始检查附近节点：

D → E
D → C
E → F

发现 E 与 Query 最接近，最终返回 E 以及 E 附近的其他 Top-K 节点。

完整过程相当于：

最高层：A → D
中间层：D附近定位
最底层：D → E，并检查E周围候选

而不是：

A、B、C、D、E、F、G全部比较

5. 三个参数，控制三个不同阶段

HNSW 最常见的三个参数是 m、 ef_construct 和 hnsw_ef。

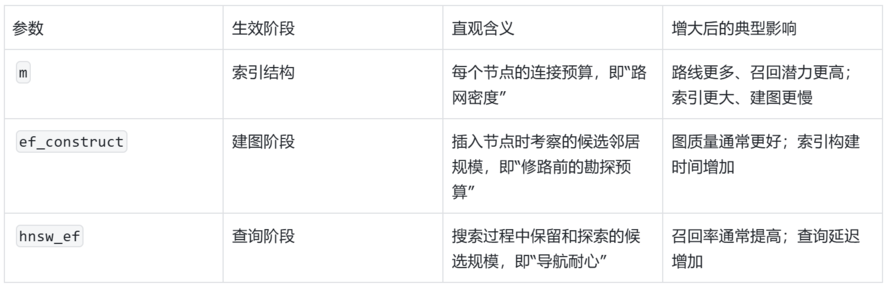

图 2：三者共同影响召回率，但付出的成本并不相同。

5.1 m：每个节点有多少条可选道路

m 较小时，图更稀疏，占用资源更少，但关键路径不足时更容易错过真实近邻。 m 较大时，节点之间有更多替代路线，通常有利于召回率，但会增加索引体积、建图成本和邻居遍历工作量。

需要注意， m 更适合被理解为连接预算或上限，而不是“每个节点一定恰好有 m 条边”。

5.2 ef\_construct：图本身修得好不好

插入新节点 X 时，系统必须先在已有图中寻找合适的邻居。 ef_construct 越大，建图时考察的候选越多，错过关键连接的概率通常越低。

它决定的是 离线建图质量，不会像 \ hnsw\_ef\ 一样直接成为每次查询的候选规模。可以把它理解成修路阶段的勘探预算。

5.3 hnsw\_ef：查询时愿意探索多少可能路线

查询进入 Layer 0 后，会维护待探索候选和当前最好结果。 hnsw_ef 越大，系统越愿意继续探索其他分支，找到真实近邻的概率通常越高，但查询耗时也会增加。

hnsw_ef 不等于最终返回数量。例如：

Top-K = 10
hnsw_ef = 128

表示搜索阶段可以保留和探索较大的候选池，但最终仍只返回 10 条结果。

6. 为什么 HNSW 可能“找错”？

HNSW 没有查看所有向量，因此存在近似误差。

假设真实最近邻 X 位于另一个图分支，但搜索从入口出发进入了局部区域 C。如果图的连接不足、建图时缺少关键边，或者查询阶段过早停止，就可能返回 C 而不是 X。

提高以下参数通常可以降低这种风险：

m 增大
→ 图中可选路径更多
ef_construct 增大
→ 图的连接质量通常更高
hnsw_ef 增大
→ 查询时探索更多候选分支

但三者都不是免费的：

• 更多连接意味着更高内存或磁盘占用；
• 更多建图候选意味着更长索引构建时间；
• 更多查询候选意味着更高延迟。

因此，HNSW 的核心并不是“把参数拉满”，而是让召回率、P95 延迟、构建时间和资源成本达到业务可接受的平衡。

7. 艾体宝 Qdrant 不只是“用了 HNSW”

如果把原始 HNSW 看作一张高效的导航图，Qdrant 的价值在于：它让这张图能够进入真实业务环境。

图 3：一次查询可能经过过滤基数估算、策略选择、分片分段检索和全局 Top-K 合并。

7.1 Filterable HNSW：让过滤发生在图遍历过程中

业务查询通常不是纯向量检索，而是：

寻找与 Query 最相关的文档
AND tenant_id = A
AND status = published
AND department IN [sales, support]

如果先做普通 HNSW，再对结果做过滤，可能出现一个问题：前 100 个近邻大多不符合条件，过滤后只剩 2 条；如果先过滤再暴力扫描，在中等选择率下又可能很慢。

Qdrant 的 Filterable HNSW 会利用 Payload Index，在 HNSW 图中增加与过滤值有关的连接，并在图遍历期间直接应用过滤条件。这样，向量相似度和业务约束不必被拆成两个互不理解的步骤。

图 4：过滤会让普通图中的部分路径失效；过滤感知连接帮助搜索继续到达符合条件的候选区域。

这也是为什么 Qdrant 官方建议： 对高频过滤字段尽早创建 Payload Index，最好在大规模数据写入前完成。 这样后台构建 HNSW 时就能把过滤相关连接纳入图结构。

对于严格的组合过滤或大量软删除数据，Qdrant 还提供 ACORN 搜索策略。它会在直接邻居大量被过滤时，进一步探索邻居的邻居，以额外计算成本换取更好的过滤召回表现。

7.2 查询规划：小范围扫描，大范围走 HNSW

过滤后只剩 10 个候选时，计算 10 次距离通常比启动 HNSW 图搜索更划算；过滤后仍有 50 万个候选时，HNSW 更有价值。

Qdrant 可以使用 Payload Index 提供的基数估计，在不同检索路径之间做选择。 full_scan_threshold 就参与了这类决策。

一个特别容易被误解的细节是：

\ full\_scan\_threshold\ 的单位是 KB 级向量数据量，不是 Point 数量。

因此， full_scan_threshold = 10 表示约 10 KB 的向量数据阈值，而不是“过滤后少于 10 个 Point 就扫描”。不同向量维度对应的 Point 数量不同，不能直接把这个值当作条数。

7.3 Collection、Shard、Segment：实际并非只有一张图

学习算法时，可以先把一个 Collection 想成一张 HNSW 图。但在 Qdrant 的实际存储中，数据会组织成：

Collection
├── Shard 0
│   ├── Segment A
│   └── Segment B
├── Shard 1
│   ├── Segment C
│   └── Segment D
└── Shard 2
    ├── Segment E
    └── Segment F

HNSW 索引建立在各个 Segment 的向量数据上。查询会在相关 Shard 和 Segment 中执行，各局部结果再合并为全局 Top-K。

这意味着：

• segments_count 会影响查询需要访问多少个局部数据单元；
• indexed_vectors_count 表示已经进入向量索引的向量数量；
• 小 Segment 即使没有建立 HNSW，也可以通过 Plain Search 参与查询；
• 后台 Optimizer 会合并 Segment，并在满足条件时构建索引。

indexing_threshold 也不是 Point 数量。它表示触发向量索引构建的 数据量阈值，单位同样是 KB。将它设置为 \ 10\，含义是约 10 KB，而不是“Segment 达到 10 条数据就建 HNSW”。

7.4 on\_disk、mmap 与量化：让 HNSW 适应资源边界

生产环境中，检索速度并不是唯一目标。数据能否装下、索引能否快速恢复、内存成本是否可控同样重要。

Qdrant 可以把原始向量或 HNSW 索引放在磁盘上，并通过内存映射按需访问；还可以使用 Scalar、Product 或 Binary Quantization 压缩向量表示。量化检索后，可对候选使用原始向量重新计算距离，以改善最终排序质量。

因此，Qdrant 处理的是一个系统级问题：

召回率 × 查询延迟 × 内存占用 × 磁盘占用 × 建索引时间

HNSW 负责高效导航，存储与量化机制负责让这套导航能力在不同硬件预算下落地。

8. 一个更准确的 Qdrant 配置示例

下面用 REST 配置展示参数所处的位置。数值仅用于说明，生产环境必须以实测结果为准；不同 Qdrant 版本的默认值也可能变化。

PUT /collections/hnsw_demo
{
  "vectors": {
    "size": 768,
    "distance": "Cosine",
    "on_disk": true
  },
  "hnsw_config": {
    "m": 16,
    "ef_construct": 100,
    "full_scan_threshold": 10000,
    "on_disk": true
  },
  "optimizers_config": {
    "indexing_threshold": 20000
  },
  "on_disk_payload": true
}

查询阶段再通过 hnsw_ef 控制搜索范围：

POST /collections/hnsw_demo/points/query
{
  "query": [0.23, 0.81, 0.14],
  "params": {
    "hnsw_ef": 128,
    "exact": false
  },
  "limit": 10,
  "with_payload": true
}

如果设置：

"exact": true

Qdrant 会绕过 HNSW，执行精确搜索。它适合生成 Ground Truth、验证召回率，或者在数据规模较小时作为基线，但通常不是大规模在线查询的首选路径。

9. 怎样从业务指标反推参数？

生产调优不应该从“网上推荐 m=16 还是 m=32”开始，而应该从业务目标开始。

假设要求：

Recall@10 ≥ 0.95
P95 延迟 ≤ 20 ms
索引可以在 2 小时内完成
单节点内存不超过既定预算

推荐的验证流程是：

1. 固定数据集、Query 集合、Top-K 和过滤条件；
2. 使用 exact=true 生成 Ground Truth；
3. 分组测试不同 m 和 ef_construct，等待索引完成；
4. 对每组索引测试多个 hnsw_ef；
5. 先筛选 Recall 达标的配置；
6. 再剔除 P95 延迟不满足 SLA 的配置；
7. 在剩余方案中优先选择索引更小、构建更快的组合；
8. 检查 indexed_vectors_count、Segment 数量和 Optimizer 状态，避免“部分 Plain Search”让实验结果失真。

例如，下面两种方案都可能达到相似 Recall：

方案 A：m 较小 + hnsw_ef 很大
→ 索引较省，但每次查询需要更努力
方案 B：m 和 ef_construct 较高 + hnsw_ef 适中
→ 建图更贵，但在线查询可能更稳定

最终选择取决于业务是“写多查少”“写少查多”，还是对内存、冷启动、P95 延迟有更严格要求。

10. 四个常见误区

误区一：HNSW 能保证返回真实 Top-K

不能。HNSW 是近似检索算法。需要用精确搜索构造 Ground Truth，再用 Recall@K 衡量它找回了多少真实近邻。

误区二：所有参数越大越好

参数增大通常意味着更高资源成本。生产配置的目标是“满足业务指标的最低成本”，而不是参数最大化。

误区三：一个 Collection 就是一张 HNSW 图

这是便于学习的简化。实际索引位于 Segment 层；查询需要跨 Segment、Shard 获取局部候选并合并。

误区四：\ full\_scan\_threshold\ 和 \ indexing\_threshold\ 表示向量条数

两者都使用 KB 级数据量口径。向量维度不同，相同阈值对应的向量条数也不同。

11. 总结：HNSW 是骨架，艾体宝 Qdrant 是完整系统

HNSW 的核心流程可以压缩成两句话：

建图阶段：随机分层 → 逐层定位 → 用 ef_construct 寻找候选 → 用 m 控制连接
查询阶段：高层快速跳跃 → Layer 0 用 hnsw_ef 扩展候选 → 返回 Top-K

而 Qdrant 在此基础上继续解决了真实业务中的关键问题：

• 用 Filterable HNSW 和 ACORN 处理“语义相关且满足业务条件”；
• 用 Payload Index 和查询规划决定走 Full Scan 还是图搜索；
• 用 Shard、Segment 和 Optimizer 管理分布式数据与后台索引；
• 用 on\_disk、内存映射和量化控制资源成本；
• 用精确搜索提供可验证的召回率基线；
• 用局部检索与全局合并，返回 Collection 范围内的 Top-K。

所以，Qdrant 的价值不只是“集成了一个 HNSW 算法”。更准确地说，它把一个优秀的 ANN 算法扩展成了 可过滤、可规划、可分布、可优化、可验证的生产级向量检索系统。

对客户而言，最终获得的也不只是“搜索更快”，而是：

在业务规则不被牺牲的前提下，用可控的准确率与资源成本，稳定支撑更大规模、更高并发的语义检索。
