产品概述

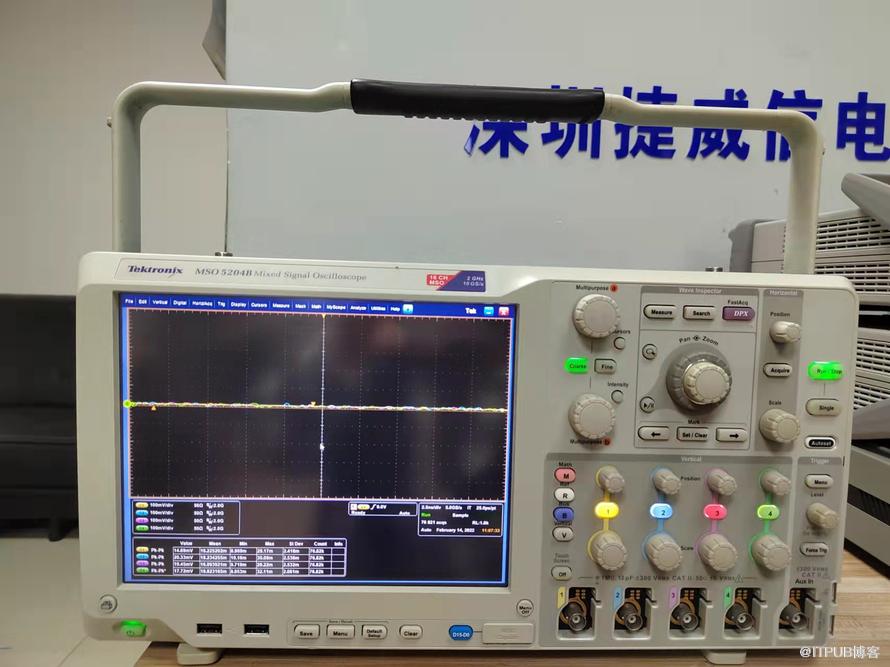

Tektronix MSO5204B具有出色的信号保真度和先进的分析和数学能力  设计当今更快的数据速率和更紧的时序裕量要求示波器具有出色的信号采集性能和分析能力。Tektronix MSO5204B提供出色的信号保真度，具有2 GHz带宽和10 GS/s采样速率，以及分析和数学功能，无论是在您的工作台上还是在您的实验室中。在示波器上运行基于Windows的分析软件。点击视觉触发器使您能够轻松捕捉复杂的信号。它还可以解码常见的串行协议，提供您的系统的全面视图。

混合信号设计和分析Tektronix MSO5204B混合信号示波器提供16个数字通道。这些通道紧密集成到示波器的用户界面中，简化了操作，并使轻松解决混合信号问题成为可能。的高速探测  每个MSO5204B示波器标配的四个TPP01000探头提供高达1 GHz的模拟带宽和小于4 pF的容性负载。极低的容性负载最大限度地降低了对电路的不利影响，并且更能容忍较长的接地引线。借助探头的宽带宽，您可以看到信号中的高频成分，这对高速应用至关重要。

长记录长度高达250 M点记录长度，您可以在一次采集中捕获许多感兴趣的事件，甚至数千个串行数据包，以供进一步分析。与同类产品中的其他示波器不同，MSO5204B提供灵活的记录长度和采样速率设置，以确保分辨率。快速发现Tektronix MSO5204B提供业界最全面的性能来捕获和隔离事件，从而快速了解设备的实际运行情况。Tektronix专有的FastAcq技术提供快速波形捕获(每秒超过250，000个波形),使您能够在几秒钟内看到毛刺和其他不常见的瞬变。分段内存模式允许您选择多达290，000个内存段，每秒触发捕获率超过310，000次。除了内存灵活性之外，数据段还带有时间戳，可以单独查看或叠加查看，并使用协议解码等功能进行分析。

MagniVu高速采集Tektronix MSO5204B上的主要数字采集模式能够以500 MS/s (2 ns分辨率)采集多达40 M个点。除了主记录之外，MSO5000B还提供了一个名为MagniVu的超高分辨率记录，该记录以高达16.5 GS/s (60.6 ps分辨率)的速度采集10，000个点。主波形和MagniVu波形都是在每个触发器上采集的，并且可以在运行或停止的任何时候显示。Tektronix MSO5204B通过其创新的Wave Inspector控件提供业界最全面的搜索和波形导航。这些控制加快了记录的平移和缩放速度。借助独特的力反馈系统，您可以在几秒钟内从记录的一端移动到另一端。

可视触发和搜索通过扫描所有波形采集并将它们与屏幕上的区域(几何形状)进行比较，使所需波形事件的识别变得快速而简单。可以使用各种形状来创建区域，包括三角形、矩形、六边形、梯形和用户指定的形状。

MSO5204B的其他主要特性

• 具有搜索和标记的Wave Inspector导航
• 并行和串行总线触发和解码
• 长记录长度(标准记录长度为25米/通道，可选高达125米点/通道)
• 标准高阻抗、低电容500 MHz无源电压探头
• FastAcq最大波形捕获速率> 250m000波形/秒
• 快速帧分段存储器采集
• 抖动和眼图测量的可选分析、串行兼容性测试、功率测量、极限测试、屏蔽测试和DDR存储器总线分析

包括:每个模拟通道一个无源电压探头(TPP1000 1 GHz，10X，3.9pF)，前盖，触摸屏手写笔，用户手册，附件袋，鼠标，记录测量可追溯性的校准证书，符合Z 540-1和ISO9001
