附加功能:
- 易于进行在线测量
- 出色的频率响应和单位增益
- 高探头灵敏度
- 低失真水平
规范
- 输入电容(500 MHz时):< 0.7pF(标称值)
- 输入电阻:1Mω(标称值)
- 带宽:300 kHz至3 GHz(标称值),可用频率为100 kHz
- 平均增益:0 dB 1.25 dB
- 频率响应(相对于平均增益):300 kHz至1 GHz:1.25 dB；1 GHz至3 GHz: 2.5 dB
-
平均噪声水平< 1 mV，10 Hz至10 MHz
- < 1 dB压缩的输入电压:0.3 V
- 噪声系数:100 MHz以下:< 50 dB100 MHz至3 GHz: < 25 dB
- 脉冲跃迁时间:200皮秒
- 失真(0.3 V时):<–30 dBc
- 最大安全输入:探针单独1.5伏峰值射频，50伏DC
- 带10:1分配器的探头:15 V峰值射频，200 V DC
- 10:1分频器特性:输入电容:< 0.7 pF
- 输入电阻:1Mω
- 1 dB压缩的输入电压:3 V
- 电源:由某些安捷伦仪器或安捷伦11899A探头电源提供:+15 V/130 mA，–12.6V/45mA

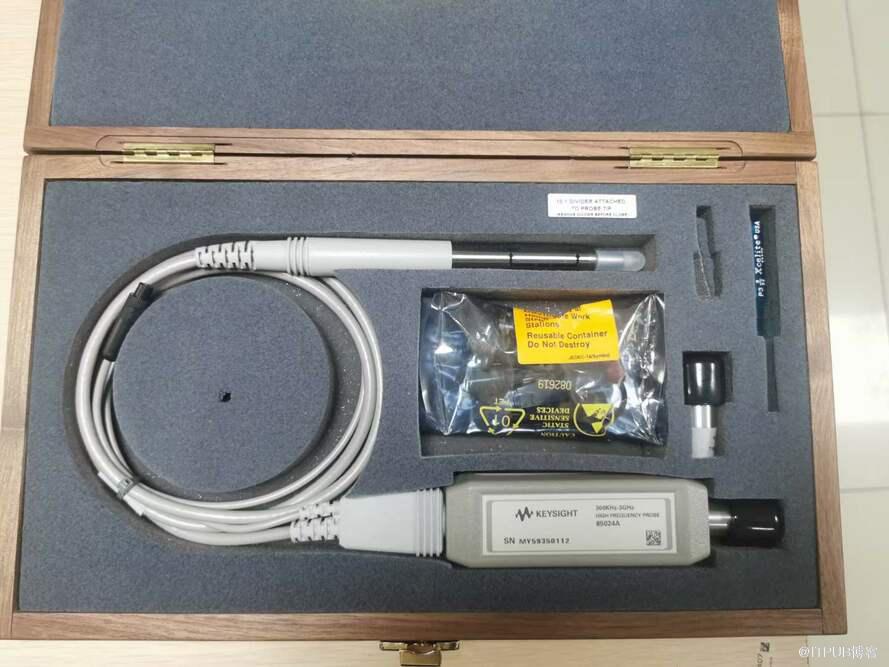

Agilent HP 85024A的输入电容仅为0.7 pF，通过1兆欧姆的电阻分流，可以进行高频探测，而不会对被测电路造成不利影响。出色的频率响应和单位增益保证了该探头扫描测量的高精度。高探头灵敏度和低失真水平允许在利用安捷伦HP RF分析仪全动态范围的同时进行测量。
