特点:
≥1.0 GHz带宽
低输入电容:< 1 pF差分
探头输入连接器:两个标准0.025英寸。/0.63毫米(0.1英寸中心)方形插脚插座(阴)
耐静电放电(IEC 801-2)
连接到TDS系列示波器或其他使用1103 TEKPROBE电源的仪器上的tek probe BNC接口
用于示波器、频谱或网络分析仪
> 60 dB (1000:1)共模抑制比(CMRR)
小探头便于探测SMD
应用:
通信(千兆以太网、IEEE-1394、光纤通道)
半导体特性(RAMBUS)
磁盘驱动器读通道设计
通信脉冲形状顺应性
抖动、串扰、BERT测量
地面反弹的位置

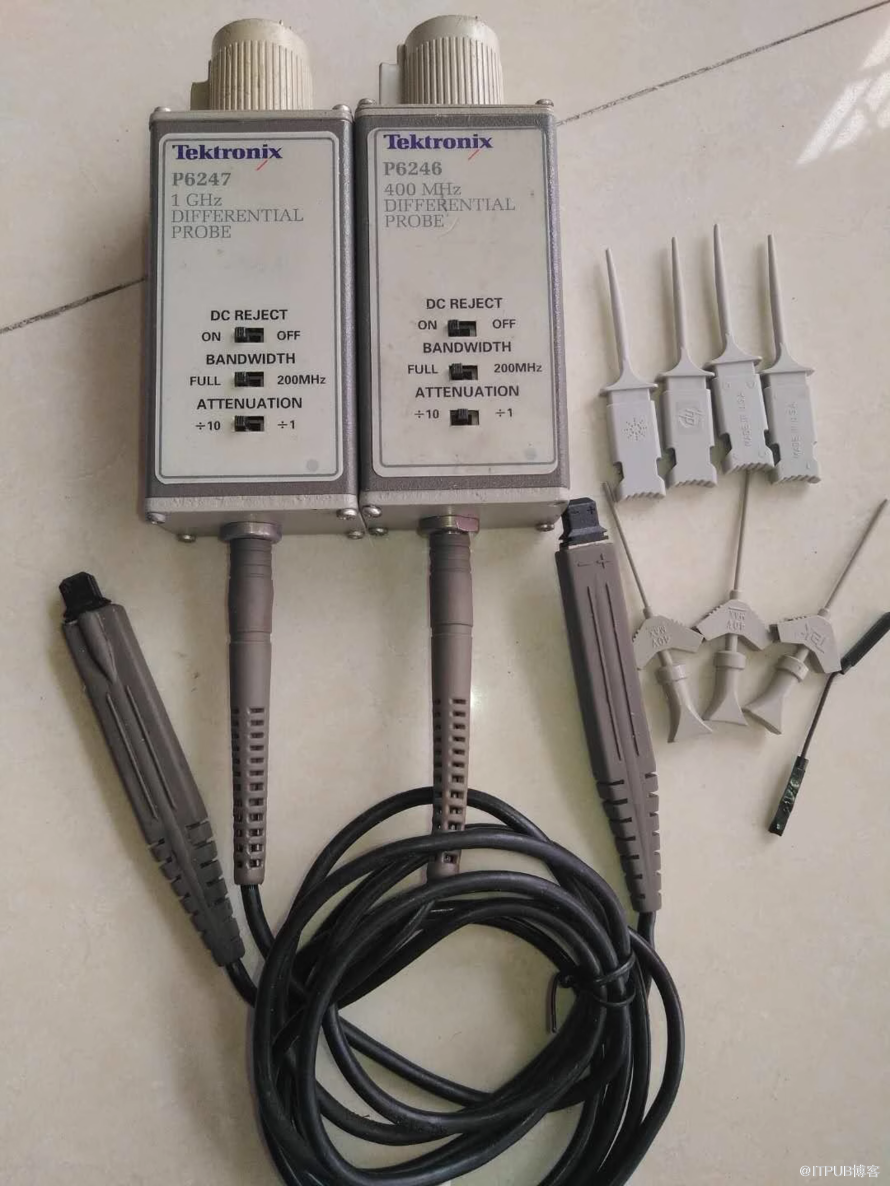

Tektronix P6247差分探头使用户能够对磁盘驱动器、数字IC设计(RAMBUS)和通信应用(千兆以太网、IEEE-1394 Firewire和光纤通道)中常见的高带宽信号进行时域或频域测量。
P6247非常适合用于磁盘驱动器读取通道电子设备的设计验证和时序分析，以排除与高速逻辑相关的接地反弹问题。
P6247还可用于高速通信信号的脉冲形状或串扰兼容性测试。
