附加功能：
- 10 兆赫 - 8 吉赫
- 200 pW - 200 mW（部件号 1138.3004.02）
- 罗德与施瓦茨已申请专利的多路径架构具有以下特性：3 条信号路径，每条路径都配有三重二极管
- 6 dB 宽重叠范围，平滑过渡
- 同步扫描和分析
- 重复信号信号路径的斩波稳定
- 与传统技术相比的优势是显而易见的：贯穿始终的高信噪比、低调制效应、切换信号路径时可忽略的延迟和不连续性，以及能够在可用视频带宽内对测试信号进行时域分析。因此，这些传感器不仅与峰值功率计竞争，它们甚至在两个方面更胜一筹：对测试信号的射频带宽没有限制
-
更大的动态范围

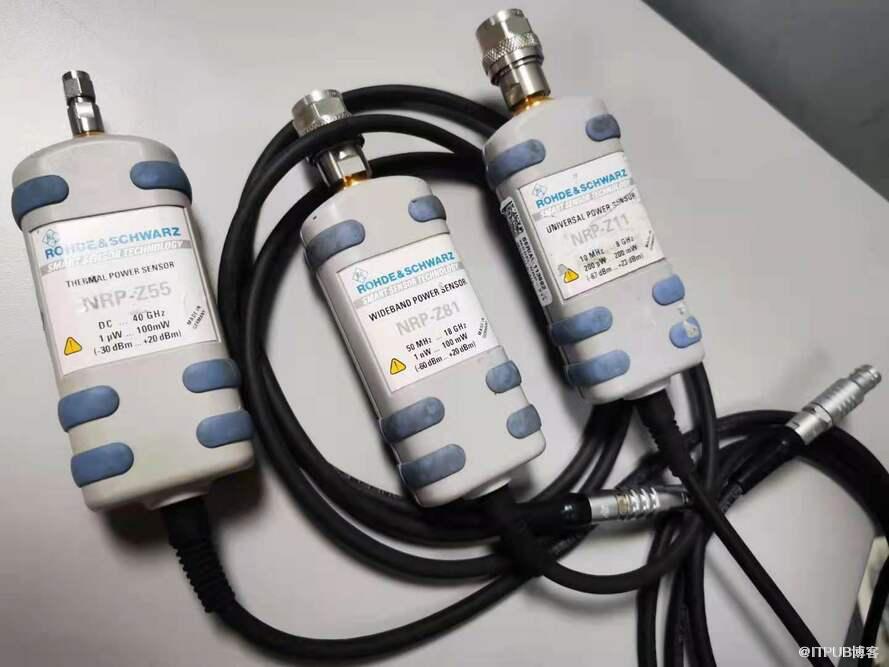

功率传感器 R&S NRP-Z11、R&S NRP-Z21、R&S NRP-Z22、R&S NRP-Z23 和 R&S NRP-Z24 将多路径架构、多二极管技术和同步扫描多通道测量系统融合为独特的高性能概念。
多路径架构意味着组合两个或三个二极管检测器以获得调制信号的大动态范围。 这是通过在平方律区域专门操作每个检测器并仅使用驱动的检测器进行测量来实现的。
多个二极管包括多个串联并集成在一个芯片上的零偏置肖特基二极管。 当用于 RF 检测器时，它们会扩展其平方律区域，因为测量电压被分配到多个二极管中——因此每个二极管的驱动更少——同时各个二极管的检测电压相加。
