附加功能：

• 带宽：2.5 GHz
• 频道：4
• 采样率：20 GS/s
• 记录长度：4 Mb(1-CH)、2 Mb(2-CH)、1 Mb(4-CH)
• > 400,000 wfms/s 波形捕获率，由 DPX 采集技术提供支持
• 强大的触发功能可快速检测相关故障
• 高达 4.25 Gb/s 速率的通信模板测试
• 从高达 3.125 Gb/s 的串行数据流中恢复时钟
• 长达 64 MB 的记录长度，带 MultiView Zoom™，可快速导航长记录
• 用于高保真连接的 TekConnect® 接口
• 经典的直接控制、触敏显示或鼠标导航
• 带有 Windows 2000 的 OpenChoice™ 提供内置网络和分析

• XGA 1024x768 显示器

应用

• 信号完整性、抖动和时序分析
• 复杂设计的验证、调试和表征
• 设计、开发和
• 高达 4.25 Gb/s 速率的串行数据流一致性测试
• 电信、数据通信和存储区域网络设备设计以及高速背板的调试
• 光谱分析
• 瞬态现象的调查

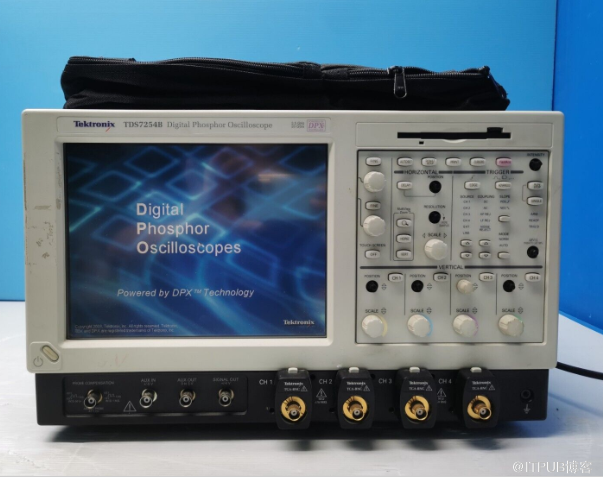

TDS7000B 系列独特地结合了卓越的测量保真度、无与伦比的分析和无与伦比的可用性，使其成为简化和加速高速复杂系统设计的终极测试机。 该系列为设计人员在验证、表征和调试复杂电子设计时面临的具有挑战性的信号完整性问题提供了业界解决方案。
它们提供高达 7.25 GHz（典型值）的真实模拟带宽、低至 43 ps 的上升时间（20% 至 80%）和 20 GS/s 的最大实时采样率，以捕获具有精细细节的关键事件。

独有的 DPX® 采集技术支持高达 400,000 wfms/s 的波形捕获率，可在几秒或几分钟内快速找到罕见的毛刺，而不是几小时或几天。 创新的软件解决方案为分析和合规性测试提供领域专业知识，而 OpenChoice® 架构使用户能够通过轻松编写自定义程序或利用流行的商业软件来整合他们的专业。 直观的图形用户界面为用户提供了复杂的功能，而不会吓到偶尔使用的用户。

MyScope® 自定义控制窗口

MyScope 控制窗口允许您构建自己的控制窗口，其中仅包含您关心且在您的工作中很重要的控件、特性和功能。 您第一次可以创建自己的个性化示波器功能“工具箱”。 您不再需要在菜单中搜索功能或在实验室休息后重新学习如何驱动示波器。 使用简单、可视化的拖放过程，可以在几分钟内轻松创建 MyScope 控制窗口。

创建后，可以通过示波器按钮/菜单栏上的专用 MyScope 按钮和菜单选项轻松访问这些自定义窗口，就像任何其他控制窗口一样。 您可以制作无限数量的自定义控制窗口，使每个在共享环境中使用示波器的人都可以拥有自己独特的控制窗口。 由于控制窗口作为文件存储在硬盘驱动器上，因此可以轻松地将它们传输到其他 CSA7000B、TDS5000B 或 TDS6000B/C 系列示波器，或者甚至可以在需要时通过电子邮件发送给世界各地的同事.  MyScope 控制窗口将使所有示波器用户受益，从消除许多人在一段时间不使用示波器后返回实验室时面临的启动时间，到现在可以更高效地操作的用户。

右键单击

鼠标右键单击菜单可以使事情变得简单——简单。 右键单击菜单是上下文相关的，这意味着菜单中显示的选项取决于您右键单击鼠标的位置。 这使得右键单击菜单非常直观。 想要更改光标类型？ 右键单击光标或光标读数。 想要更改自动测量的参考电平？ 右键单击测量。 想要更改触发参数？ 右键单击触发读数。 想要改变波形的颜色？ 右键单击波形手柄。 实际上，示波器显示屏上的所有对象都有与其关联的右键单击菜单，其中包括与这些对象相关的所有适当操作或功能。 除了对象之外，还有针对显示区域的右键单击菜单。
