一 、 ZigBee3.0数传电台 功能 简介

1、4G DTU数传电台 LINK灯详解

基于zigbee3.0通信技术的4G DTU数传电台LINK灯用于指示模块当前网络状态，设备入网成功后LINK灯常亮，当设备没有网络时LINK灯熄灭；在协调器模式下，该引脚指示zigbee模块是否正常建立网络，协调器和路由器在配网模式下1Hz闪烁；在路由器/终端节点模式下，设备进入配网模式，LINK灯以10Hz频率闪烁，入网成功后LINK灯会3Hz闪烁6次，如果出现路由器第一次入网成功后LINK灯会继续1Hz闪烁，表示路由器在协调器的覆盖范围可以完成中继的功能，终端节点则长亮，协调器结束开放网络后路由器的LINK灯也保持长亮；在终端节点模式下，掉线，LINK灯以连续5Hz闪烁每秒3次。

2、4G  DTU数传电台 RUN灯详解

RUN灯指示当前设备工作状态，设备在标记模式下RUN灯以1Hz闪烁；长按SMART或上电按住SMART，RUN灯亮起表示按键生效，可以松开按键。

3、4G  DTU数传电台 SMART键详解

短按：未组网设备短按配网，协调器短按开放网络。已组网的路由器或终端节点短按后互相建立点对点传输。

长按：路由器或终端长按 SMART退出网络，未组网设备长按SMART恢复出厂，协调器不支持长按退出网络功能。按住此键5秒直到RUN灯亮起后再松开。

波特率复位：波特率恢复到 115200bps。按住SMART键的同时给电台上电，直到RUN灯亮起松开。

4、4G DTU数传电台 自动配对与标记适配（ Identify）模式

4.1 zigbee 数传电台 标记适配（Identify）模式

ZigBee 模块 的标记适配（ Identify）模式为 ZigBee数传电台设备的一种特殊状态，ZigBee   DTU 设备必须支持 ZCL协议才能使用该模式。标记适配模式可通过设备自己主动进入（例如按键触发），或者其它设备向它发ZCL命令（隶属ZCL-Identify命令集）进入。

ZigBee 模块 设备在标记适配下，主要完成以下 2种目的：

用于向操作者指示自己的安装位置

ZigBee   DTU数传电台 设备在收到标记适配命令（ ZCL命令）后进入标记适配模式，可以通过LED闪烁或者蜂鸣器，电动机等外设暴露自己安装位置，方便使用者找到该设备。

用于设备之间的发现或设备绑定

ZigBee设备收到标记适配命令（ZCL命令）或主动触发进入适配模式，同网络中的其它设备可以广播查询（ZCL命令）哪些设备是标记适配状态。然后可以自动绑定处于标记适配状态的设备，或者对他们进行统一加组操作。

注意：设备进入标记适配状态有超时时间，通常本地触发进入标记适配模式默认 180秒，ZCL指令控进入标记适配模式制则由指令发起者决定超时时间。无论哪种方式都可以提前结束标记适配状态。

4.2、zigbee数传电台 自动配对

已配网的 4G DTU设备 在按下Smart键后，进入标记适配模式，同时寻找其它也处于标记适配模式的 4G  DTU。然后通过MAC地址绑定（SN号绑定）的方式与其它 DTU设备建立点对点直连关系。该方式仅适用于路由器和终端节点。协调器因为本身就保存了全部入网设备的MAC地址则不需要使用该模式。如果网络中同时存在DTU和其它ZigBee设备都处于标记适配模式，配对的 4G  DTU会通过设备的cluster（簇ID）过滤DTU设备。

二、 ZigBee3.0数传电台 无线远程配置功能

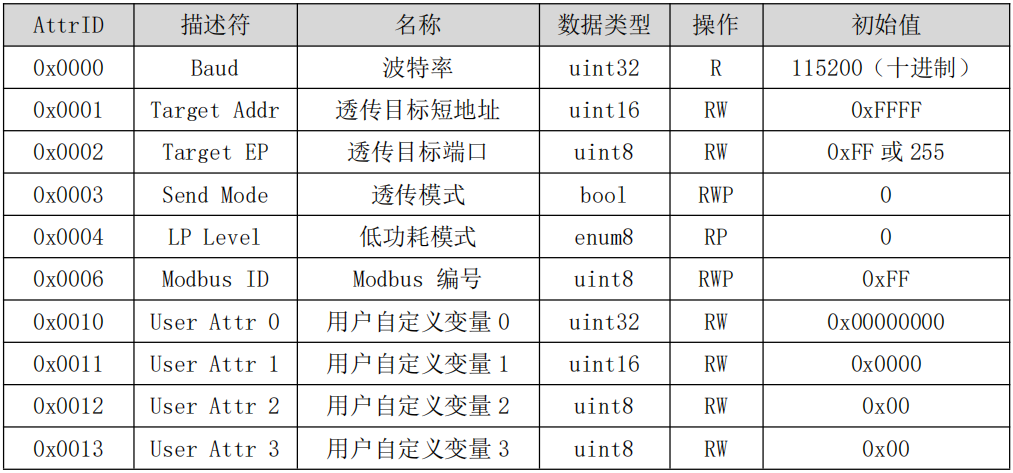

Zigbee3.0数传电台 模块参数支持远程配置功能 ，使用 ZCL协议配置cluster 0xFC08（需配合Manufacture Code 0x2000）下的Attribute，可以修改。
