从 1.3 版本到 3.X 版本，Apache DolphinScheduler 已经经历了数次迭代，有了不少变化，相信大家都注意到了。

本文将从表结构演进、任务类型扩展、注册中心多样化、架构设计优化和功能增强五个维度，系统对比 Apache DolphinScheduler 1.3 系列与 3.x 版本的核心差异，深入解析从 t_ds_process_definition 到 t_ds_workflow_definition 的 表名重构、 从 12 种任务类型到 30+ 种的能力扩展、从单一 ZooKeeper 到多注册中心支持的架构演进，以及 微内核插件架构、去中心化设计、容错机制和日志访问等关键技术升级，帮助读者全面理解 Apache DolphinScheduler 的架构演进路径和升级要点，有升级需要的用户尤其不要错过！

1. 系统架构概述

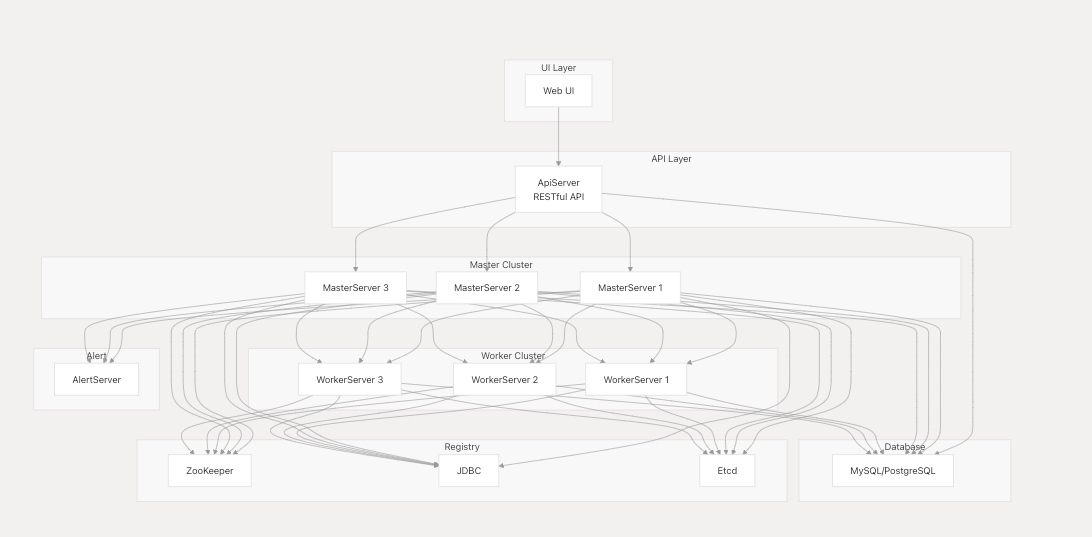

1.1 核心架构设计

DolphinScheduler 3.x 采用微内核 + 插件架构设计，所有核心能力（如任务、资源存储、注册中心等）都设计为扩展点，使用 SPI 提高系统的灵活性和可扩展性。

1.2 去中心化架构设计

DolphinScheduler 采用去中心化设计，Master 和 Worker 集群通过注册中心（ZooKeeper、JDBC 或 Etcd）实现无中心化特性。

• MasterServer：主要负责 DAG 任务切分、任务提交监控，同时监控其他 MasterServer 和 WorkerServer 的健康状态
• WorkerServer：主要负责任务执行和提供日志服务
• 注册中心：支持 ZooKeeper、JDBC 和 Etcd 三种实现，用于集群管理和故障容错

2. 工作流总体存储结构（3.x 版本）

2.1 表结构演进

从 1.3 系列到 3.x 版本，DolphinScheduler 对核心表名进行了统一重命名，将 "process" 相关表名改为 "workflow" 相关表名，以更准确地反映工作流的概念。

2.2 核心表结构详解

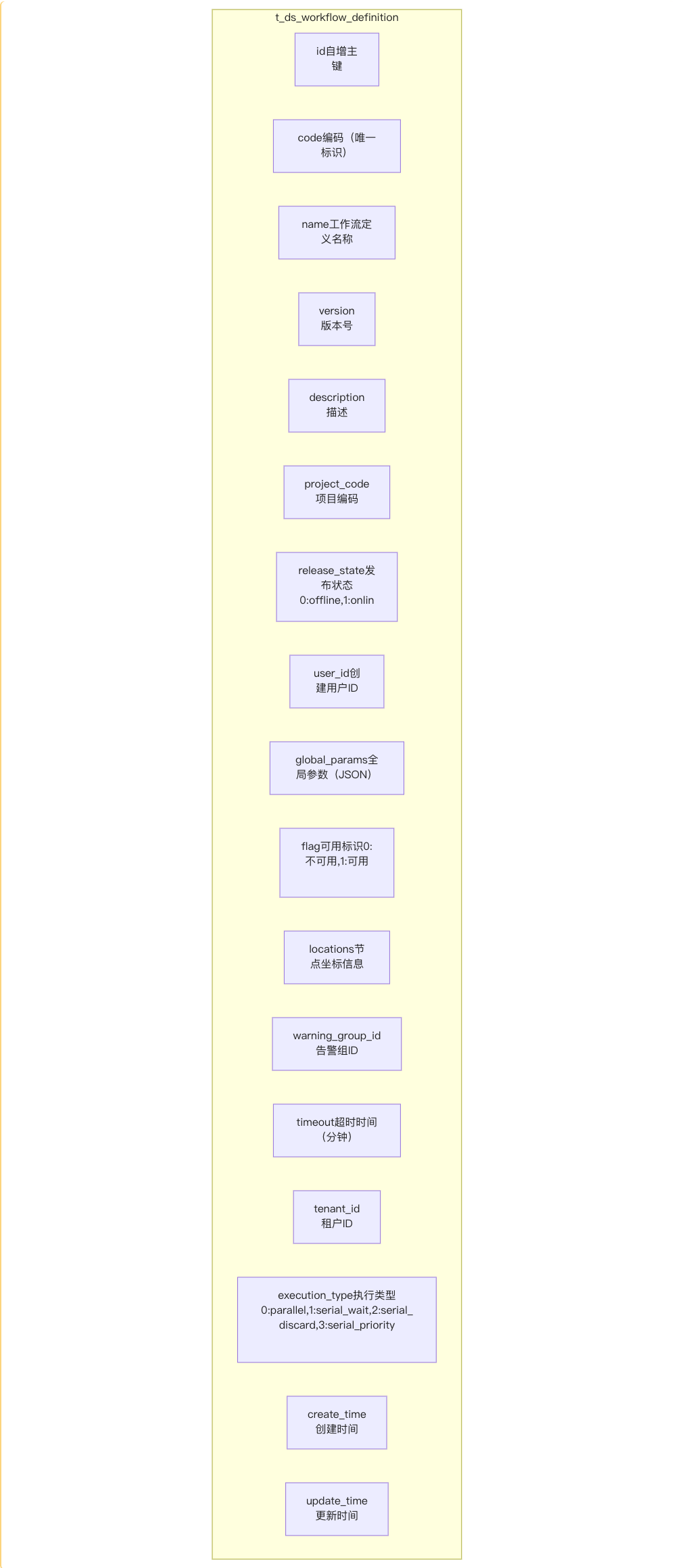

2.2.1 工作流定义表（t dsworkflow_definition）

与 1.3 版本相比，3.x 版本的主要变化：

• 使用 code 作为业务唯一标识，替代原来的 id
• 新增 execution_type 字段，支持串行执行策略
• 新增 warning_group_id 字段，关联告警组
• 移除了 process_definition_json 字段，任务信息现在通过关联表存储

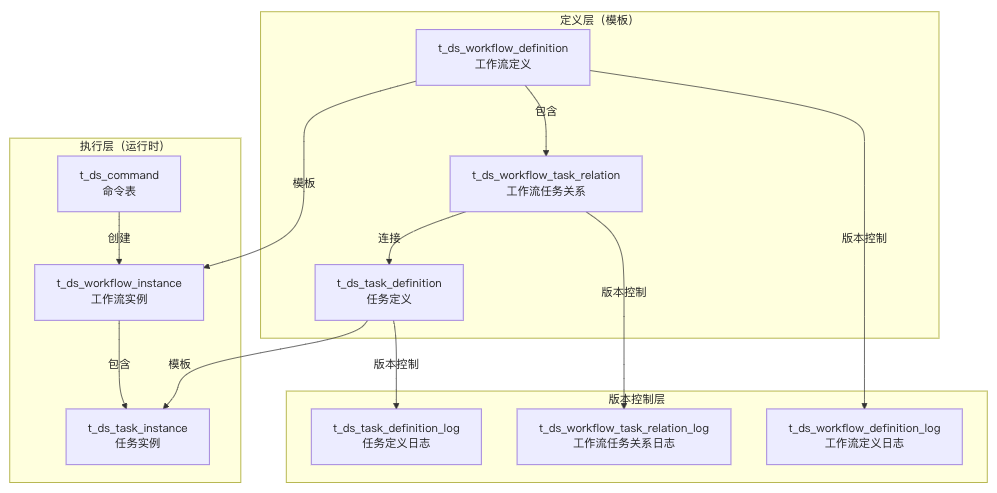

2.2.2 工作流数据模型关系

2.3 服务层核心接口

ProcessService 接口提供了工作流定义管理的核心方法：

3. 任务类型分类体系

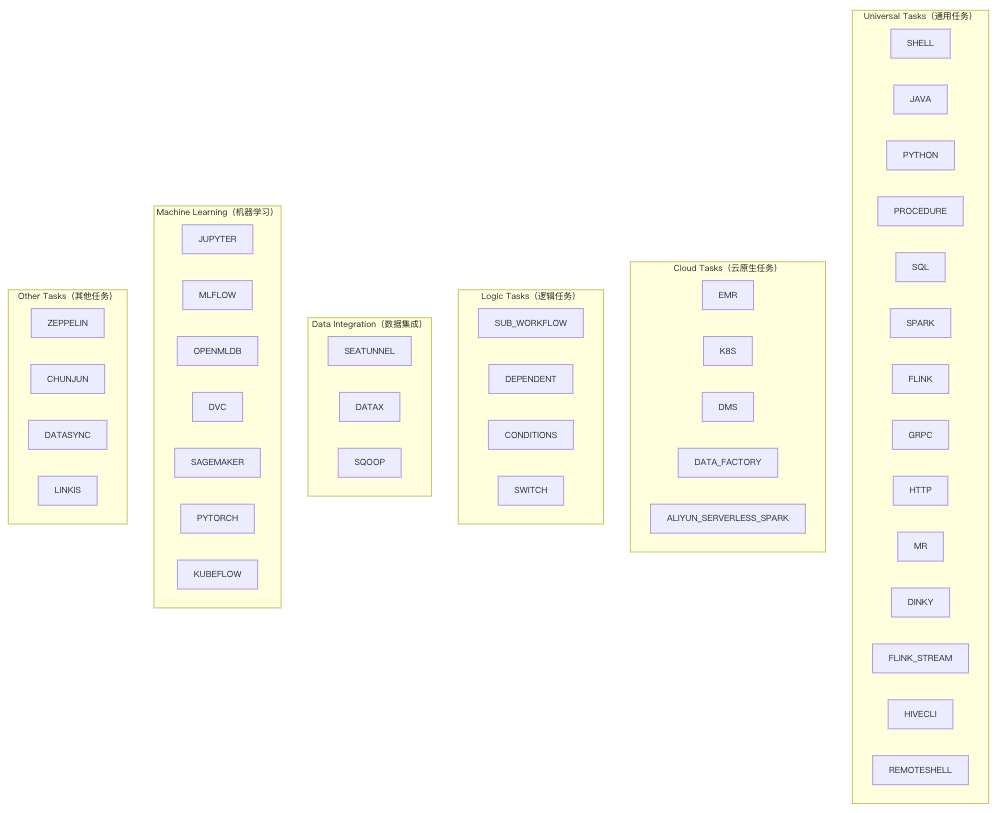

3.1 任务类型架构

DolphinScheduler 3.x 将任务类型扩展到 30+ 种，并按照功能特性分为 5 大类：

3.2 任务类型对比（1.3 vs 3.x）

3.3 典型任务参数结构

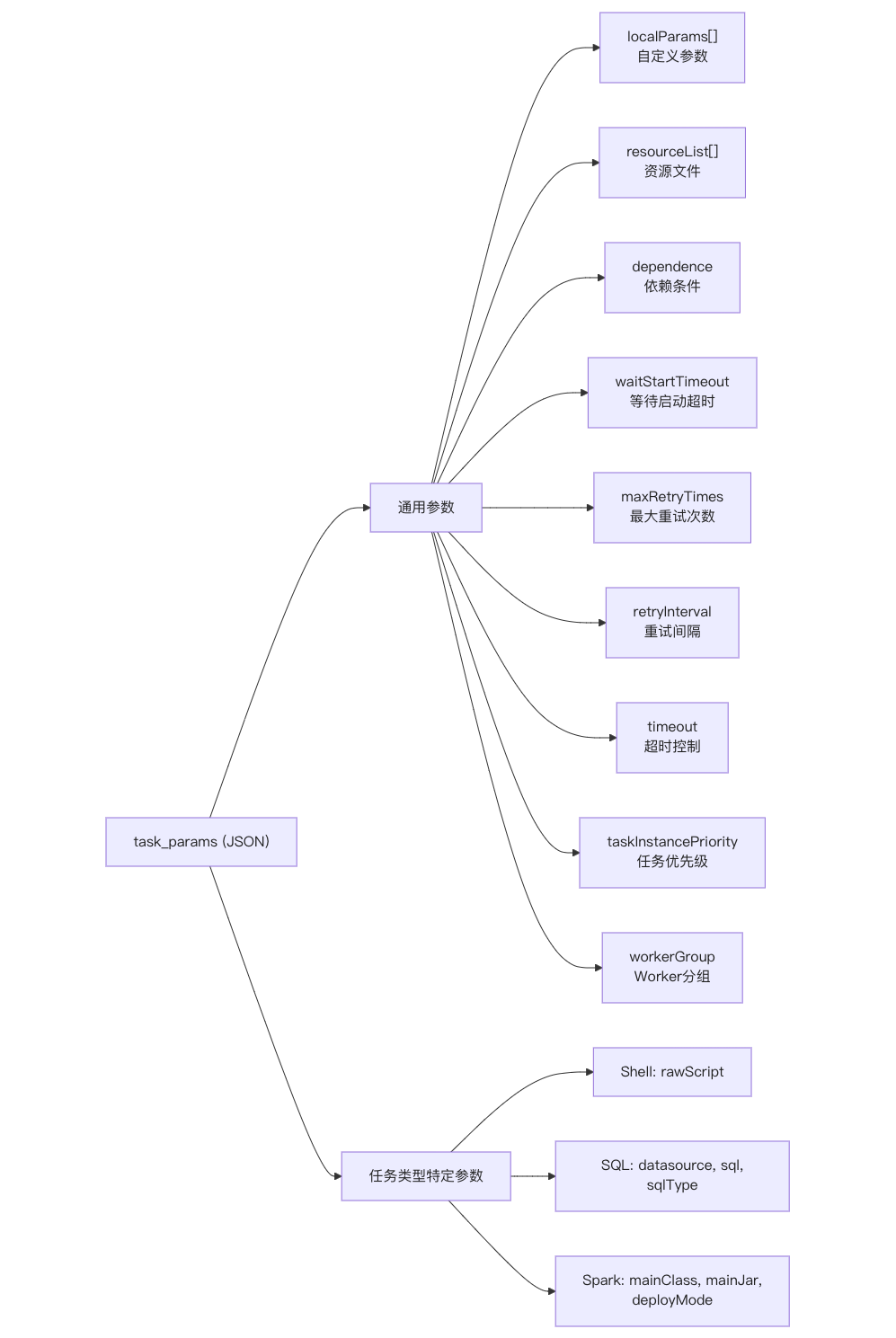

3.3.1 通用任务参数结构

所有任务类型都支持以下通用参数：

3.3.2 Shell 任务参数示例

{
  "localParams": [],
  "resourceList": [
    {
      "id": 3,
      "name": "run.sh",
      "res": "run.sh"
    }
  ],
  "rawScript": "echo 'Hello from DolphinScheduler 3.x'",
  "conditionResult": {
    "successNode": [""],
    "failedNode": [""]
  }
}

3.3.3 SQL 任务参数示例

{
  "type": "MYSQL",
  "datasource": 1,
  "sql": "SELECT * FROM users WHERE id = ${id}",
  "udfs": "",
  "sqlType": "0",
  "sendEmail": false,
  "displayRows": 10,
  "preStatements": [],
  "postStatements": []
}

4. 核心架构流程

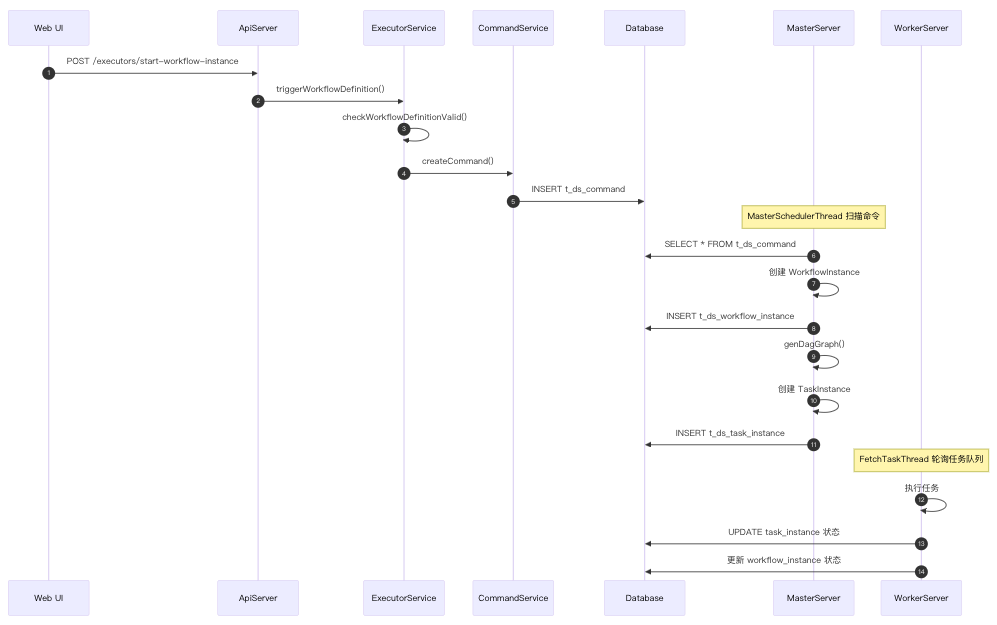

4.1 工作流执行流程

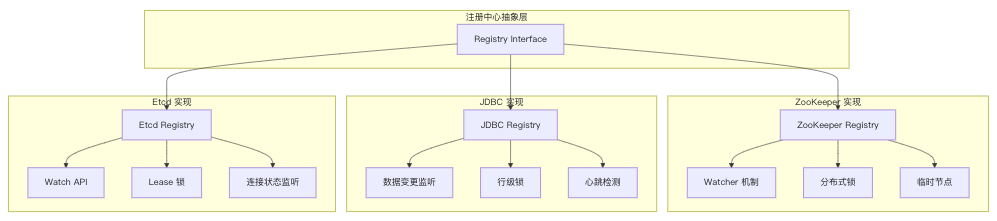

4.2 注册中心架构

DolphinScheduler 3.x 支持多种注册中心实现，包括 ZooKeeper、JDBC 和 Etcd，实现了真正的去中心化架构。

4.2.1 JDBC 注册中心

JDBC 注册中心使用关系数据库实现事件监听和分布式锁，适合已有数据库基础设施的环境。

核心特性：

• 事件监听：通过 JdbcRegistryDataChangeListenerAdapter 监听数据库数据变化
• 分布式锁：支持阻塞和超时两种锁获取方式
• 心跳机制：通过心跳检测客户端存活状态，自动清理失效锁

配置示例：

registry:
  type: jdbc
  heartbeat-refresh-interval: 3s
  session-timeout: 60s
  hikari-config:
    jdbc-url: jdbc:mysql://127.0.0.1:3306/dolphinscheduler
    username: root
    password: root
    maximum-pool-size: 5

4.2.2 Etcd 注册中心

Etcd 注册中心基于 Jetcd 客户端库实现，适合云原生环境。 核心特性：

• Watch API：监听指定键或键前缀的变化
• Lease 锁：基于 TTL 的租约机制，客户端断开时自动释放锁
• 连接健康监控：通过 EtcdConnectionStateListener 跟踪连接状态

5. 容错设计

5.1 宕机容错机制

DolphinScheduler 的容错设计依赖于注册中心的 Watcher 机制，分为 Master 容错和 Worker 容错两种情况。

5.2 任务失败重试

任务失败重试、流程失败恢复和流程失败重跑是三个不同的概念：

任务节点分类：

• 业务节点：Shell、SQL、Spark、Flink 等，支持失败重试
• 逻辑节点：DEPENDENT、SUB_WORKFLOW、CONDITIONS 等，不支持失败重试

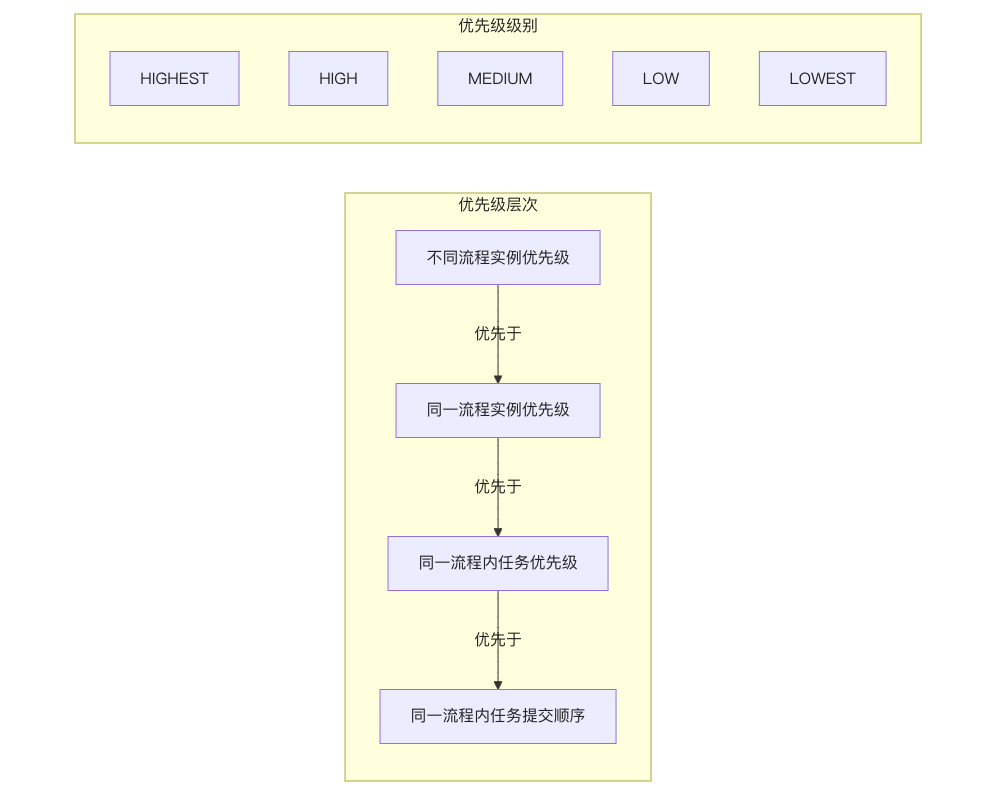

6. 任务优先级设计

DolphinScheduler 采用多级优先级设计，确保重要任务优先执行。

实现机制：

• 将 流程实例优先级_流程实例id_任务优先级_任务id 信息保存到注册中心任务队列
• 通过字符串比较获取最高优先级任务
• 流程优先级和任务优先级各分为 5 级：HIGHEST、HIGH、MEDIUM、LOW、LOWEST

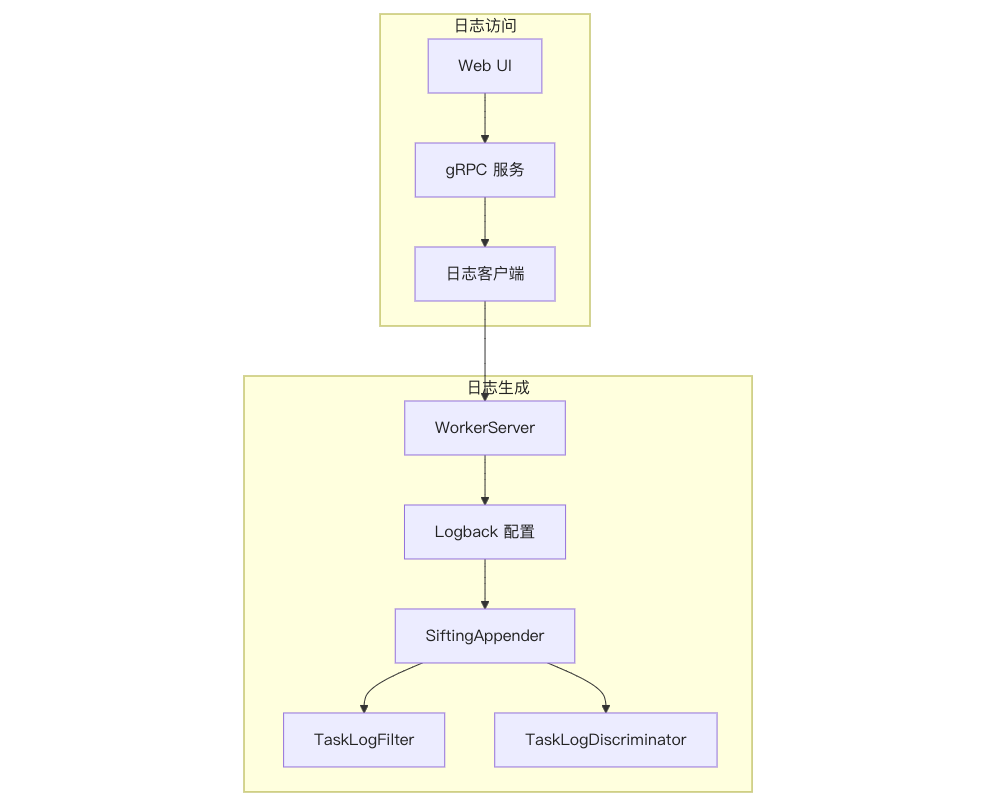

7. 日志访问机制

DolphinScheduler 3.x 使用 gRPC 实现远程日志访问，替代了早期的 Netty 实现。

Logback 配置关键点：

• 使用 SiftingAppender 按任务 ID 分离日志文件
• TaskLogFilter 过滤任务相关日志
• TaskLogDiscriminator 根据 taskAppId 区分不同任务
• SensitiveDataConverter 脱敏敏感数据

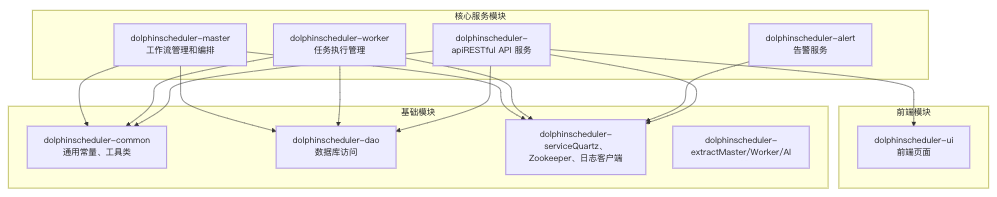

8. 系统模块架构

DolphinScheduler 由多个核心模块组成，各模块职责清晰：

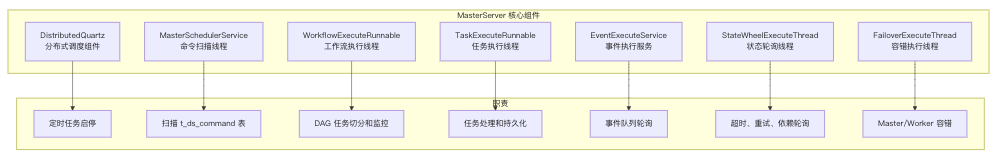

9. MasterServer 内部核心组件

MasterServer 采用分布式无中心设计，内部包含多个核心线程和组件，协同完成工作流调度。

• 组件详细说明

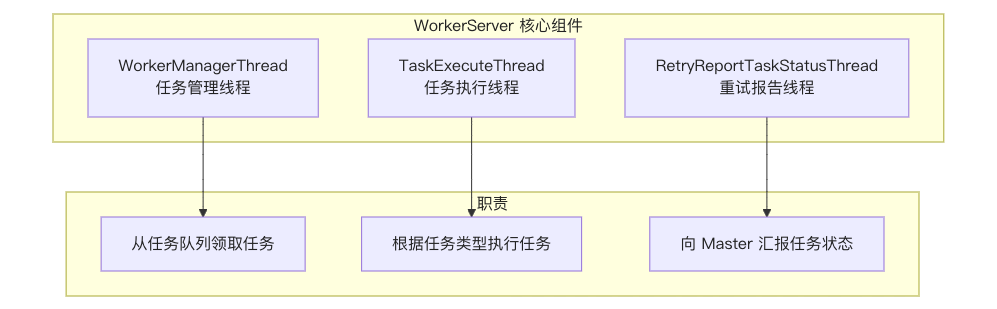

10. WorkerServer 内部核心组件

WorkerServer 同样采用分布式无中心设计，主要负责任务执行和日志服务。

• 组件详细说明

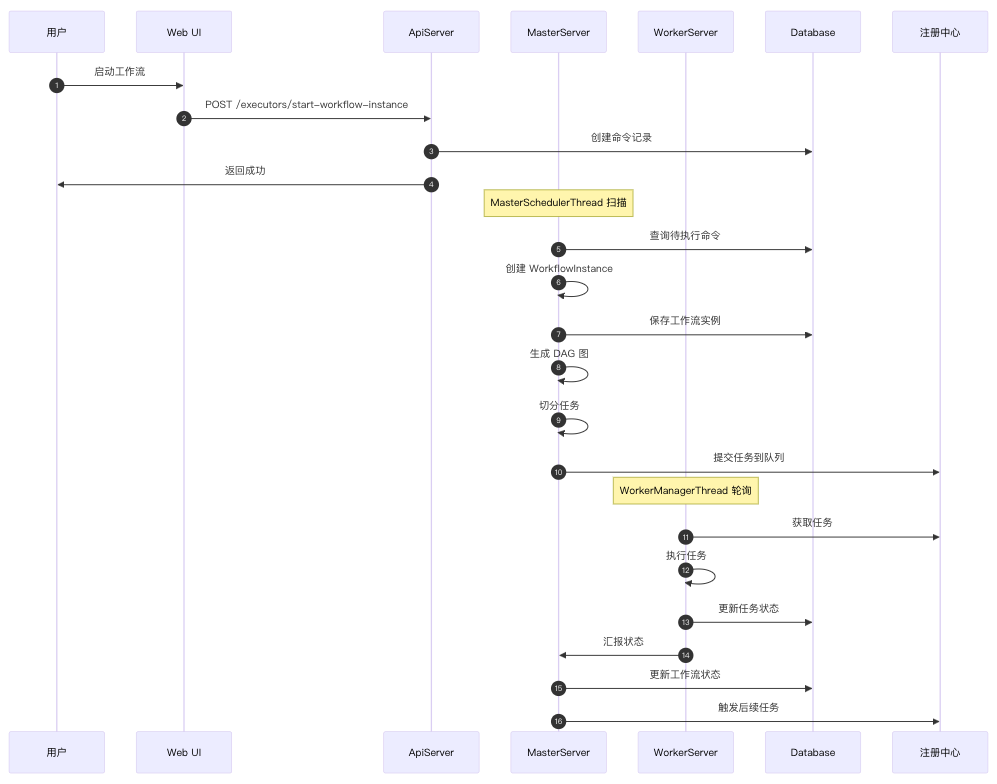

11. 启动流程活动图

DolphinScheduler 的工作流启动流程涉及多个组件的协同工作。

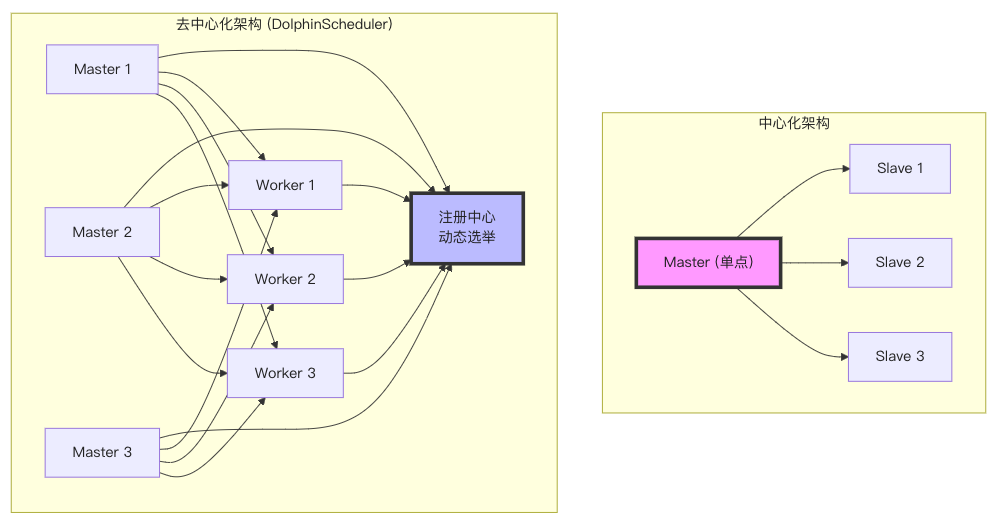

12. 去中心化 vs 中心化架构对比

DolphinScheduler 采用动态中心化的去中心化架构，与传统的中心化架构有显著区别。

13. 核心术语说明

理解 DolphinScheduler 需要掌握以下核心术语：

14. 总结

DolphinScheduler 3.x 相比 1.3 系列版本，在架构和功能上都有显著提升：

架构演进：

• 从单一 ZooKeeper 注册中心扩展到支持 ZooKeeper、JDBC、Etcd 多种实现
• 从中心化架构演进到真正的去中心化架构
• 采用微内核 + 插件架构，提高系统可扩展性

表结构优化：

• 统一表名命名规范，从 process 改为 workflow
• 引入 code 作为业务唯一标识
• 新增 execution_type 支持多种执行策略
• 任务信息从 JSON 字段迁移到关联表存储

功能增强：

• 任务类型从 12 种扩展到 30+ 种
• 新增云原生任务和机器学习任务支持
• 增强容错机制和优先级设计
• 日志访问从 Netty 升级到 gRPC

这些改进使 DolphinScheduler 成为一个更加现代化、可扩展、易维护的数据编排平台。

Notes

• 补充内容基于 docs/docs/en/architecture/design.md 和 docs/docs/zh/architecture/design.md 文档
• MasterServer 和 WorkerServer 的内部组件设计体现了系统的模块化和职责分离
• 去中心化架构通过注册中心实现动态选举，避免了单点故障问题
• 建议参考架构设计文档了解更多实现细节
