本文将深入介绍 Apache DolphinScheduler 所采用的数据库模式，此模式主要用于持久化存储工作流定义、执行状态、调度信息以及系统元数据。它具备广泛的兼容性，可支持 MySQL、PostgreSQL 和 H2 等多种数据库，其具体定义存储在 dolphinscheduler - dao/src/main/resources/sql 目录下。

模式架构

DolphinScheduler 的数据库模式分为七个主要功能组：

组	目的	关键表
工作流管理	存储带有版本控制的工作流和任务定义	`t_ds_workflow_definition`、 `t_ds_task_definition`、 `t_ds_workflow_task_relation`
执行状态	跟踪运行时实例及其状态	`t_ds_workflow_instance`、 `t_ds_task_instance`、 `t_ds_command`
调度	通过 Quartz 管理基于 cron 的调度	`t_ds_schedules`、 `QRTZ_*` 表
资源管理	数据源、文件和 UDF 元数据	`t_ds_datasource`、 `t_ds_resources`、 `t_ds_udfs`
管理	用户、租户、项目和权限	`t_ds_user`、 `t_ds_tenant`、 `t_ds_project`
告警	告警配置和历史记录	`t_ds_alert`、 `t_ds_alertgroup`
服务注册	基于 JDBC 的协调（ZooKeeper 的替代方案）	`t_ds_jdbc_registry_*` 表

工作流和任务定义模型

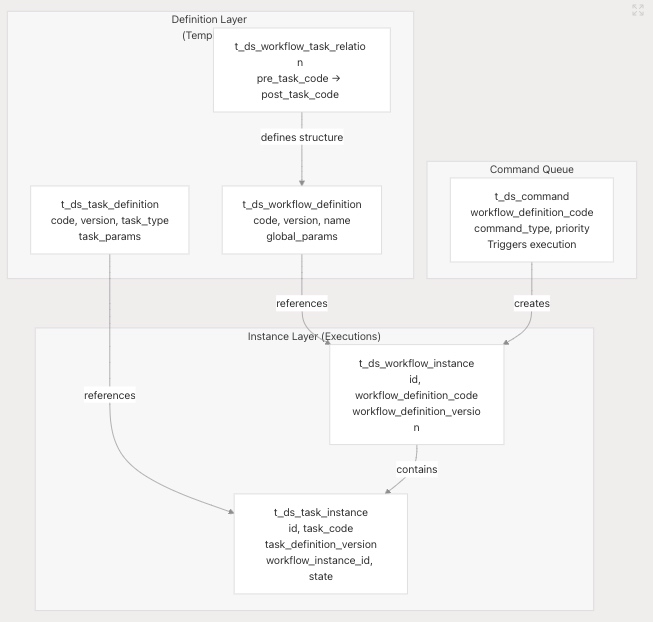

定义与实例分离

DolphinScheduler 严格区分定义（模板）和实例（执行）。这实现了版本控制、并发执行和审计跟踪。

关键设计原则：

基于代码的标识：工作流和任务都使用代码（bigint）作为跨版本的稳定标识符。
复合键：定义使用（代码，版本）作为复合自然键。
版本不可变性：每个版本都是不可变的；更改会创建新版本。
实例引用：实例引用特定版本的定义。

核心表参考

工作流定义表

`t_ds_workflow_definition`

工作流模板的主表。

列	类型	描述
id	int	自动递增主键
code	bigint	唯一工作流标识符（跨版本稳定）
version	int	版本号（默认 1）
name	varchar(255)	工作流名称
project_code	bigint	所属项目
release_state	tinyint	0 = 离线，1 = 在线
global_params	text	JSON 格式的全局参数
execution_type	tinyint	0 = 并行，1 = 串行等待，2 = 串行丢弃，3 = 串行优先级
timeout	int	超时时间（分钟）
user_id	int	创建者用户 ID

索引：

UNIQUE KEY workflow_unique (name, project_code)
UNIQUE KEY uniq_workflow_definition_code (code)
KEY idx_project_code (project_code)

`t_ds_workflow_definition_log`

存储工作流定义所有版本的审计日志。

镜像 t_ds_workflow_definition 的结构，额外列： operator、 operate_time，主键： (code, version)。

`t_ds_task_definition`

可在工作流中重用的任务模板。

列	类型	描述
code	bigint	唯一任务标识符
version	int	版本号
task_type	varchar(50)	Shell、SQL、Python、Spark 等
task_params	longtext	JSON 格式的任务配置
worker_group	varchar(255)	目标工作线程组
fail_retry_times	int	失败重试次数
fail_retry_interval	int	重试间隔（分钟）
timeout	int	任务超时时间（分钟）
cpu_quota	int	CPU 限制（-1 = 无限制）
memory_max	int	内存限制（MB，-1 = 无限制）

`t_ds_workflow_task_relation`

通过指定任务之间的边来定义 DAG 结构。

列	类型	描述
workflow_definition_code	bigint	父工作流
workflow_definition_version	int	工作流版本
pre_task_code	bigint	前置任务（根节点为 0）
post_task_code	bigint	后置任务
condition_type	tinyint	0 = 无，1 = 判断，2 = 延迟
condition_params	text	JSON 格式的条件配置

注意： pre_task_code = 0 表示根节点（无前驱任务）。

执行状态表

`t_ds_workflow_instance`

工作流的运行时执行记录。

列	类型	描述
id	int	主键
workflow_definition_code	bigint	引用定义
workflow_definition_version	int	本次执行锁定的版本
state	tinyint	0 = 提交，1 = 运行中，2 = 暂停准备，3 = 已暂停，4 = 停止准备，5 = 已停止，6 = 失败，7 = 成功，8 = 需要容错，9 = 已终止，10 = 等待，11 = 等待依赖
state_history	text	状态转换日志
start_time	datetime	执行开始时间
end_time	datetime	执行结束时间
command_type	tinyint	0 = 开始，1 = 从当前开始，2 = 恢复，3 = 恢复暂停，4 = 从失败处开始，5 = 补充，6 = 调度，7 = 重新运行，8 = 暂停，9 = 停止，10 = 恢复等待
host	varchar(135)	执行此工作流的主服务器主机
executor_id	int	触发执行的用户
tenant_code	varchar(64)	用于资源隔离的租户
next_workflow_instance_id	int	用于串行执行模式

索引：

KEY workflow_instance_index (workflow_definition_code, id)
KEY start_time_index (start_time, end_time)

`t_ds_task_instance`

单个任务的运行时执行记录。

列	类型	描述
id	int	主键
task_code	bigint	引用任务定义
task_definition_version	int	锁定的版本
workflow_instance_id	int	父工作流实例
state	tinyint	与 `workflow_instance`相同的状态值
submit_time	datetime	提交到队列的时间
start_time	datetime	实际执行开始时间
end_time	datetime	执行结束时间
host	varchar(135)	执行任务的工作线程主机
execute_path	varchar(200)	工作线程上的工作目录
log_path	text	日志文件路径
retry_times	int	当前重试次数
var_pool	text	供下游任务使用的变量

索引： KEY idx_task_instance_code_version (task_code, task_definition_version)

命令模式与工作流执行

命令队列

t_ds_command 表实现了基于队列的执行模型，其中命令触发工作流实例。

`t_ds_command` 结构

列	类型	描述
command_type	tinyint	0 = 开始，1 = 从当前开始，2 = 恢复，3 = 恢复暂停，4 = 从失败处开始，5 = 补充，6 = 调度，7 = 重新运行，8 = 暂停，9 = 停止
workflow_definition_code	bigint	目标工作流
workflow_instance_id	int	用于恢复/重新执行操作
workflow_instance_priority	int	0 = 最高，1 = 高，2 = 中，3 = 低，4 = 最低
command_param	text	JSON 格式的执行参数
worker_group	varchar(255)	目标工作线程组
tenant_code	varchar(64)	执行的租户
dry_run	tinyint	0 = 正常，1 = 试运行（无实际执行）

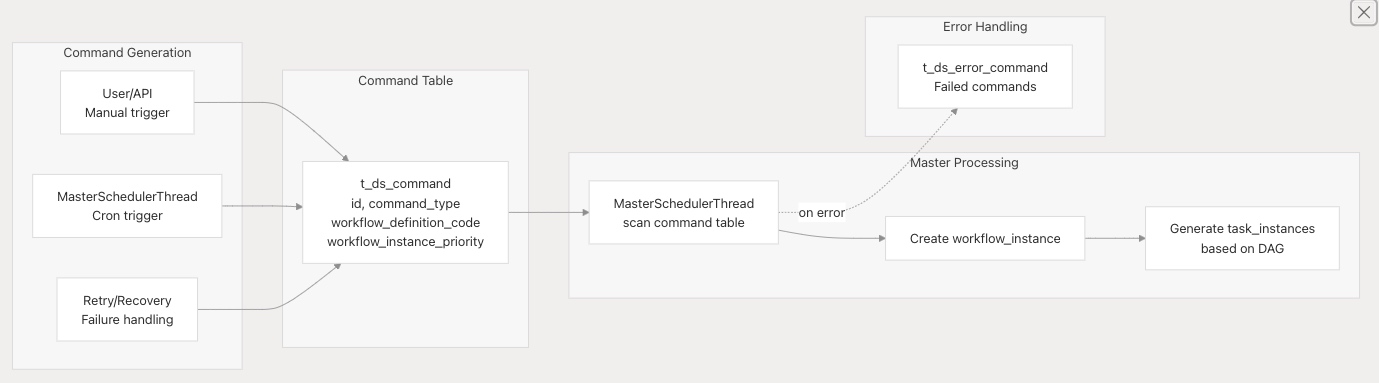

处理流程：

通过 API、调度程序或重试逻辑将命令插入 t_ds_command。
主服务器的 MasterSchedulerThread 持续扫描该表（按优先级、id 排序）。
主服务器生成 t_ds_workflow_instance 记录。
主服务器分析 DAG 并为就绪任务创建 t_ds_task_instance 记录。
成功处理的命令将被删除；失败的命令将移动到 t_ds_error_command。

版本控制系统

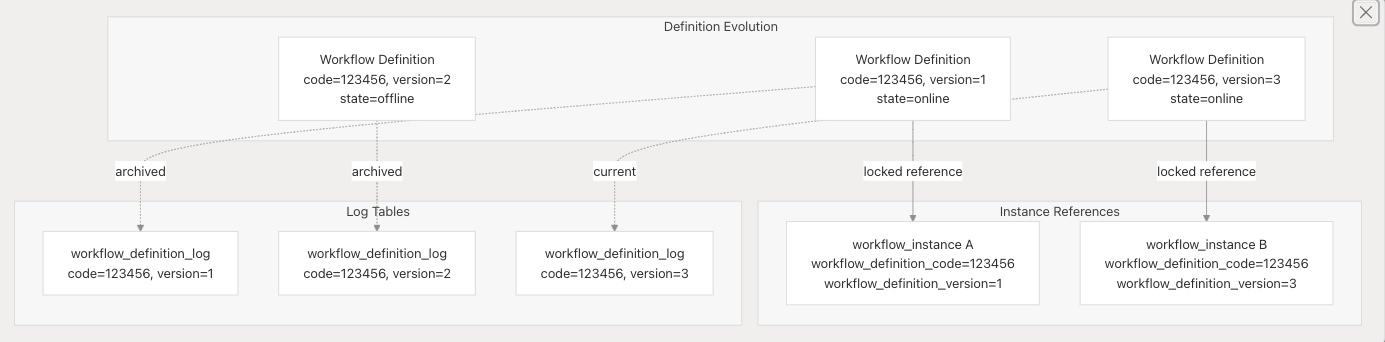

基于代码的版本控制模型

DolphinScheduler 使用复杂的版本控制系统，支持：

不同版本的并发执行。
安全更新而不影响正在运行的实例。
完整的变更审计跟踪。

版本管理规则

当前版本表：只有“当前”版本存在于 t_ds_workflow_definition 和 t_ds_task_definition 中。
日志表：所有版本保存在 *_log 表中，具有 UNIQUE KEY (code, version)。
在线状态：每个代码只能有一个版本的 release_state = 1（在线）。
实例锁定：工作流实例在创建时锁定到特定版本。
版本不可变性：一旦某个版本被实例引用，其日志记录即为不可变。

调度体系架构

Quartz 集成

DolphinScheduler 集成了 Quartz 调度程序以实现基于 cron 的调度。模式包括标准 Quartz 表以及一个映射表。

`t_ds_schedules`

列	类型	描述
workflow_definition_code	bigint	目标工作流（唯一）
start_time	datetime	调度活动开始时间
end_time	datetime	调度活动结束时间
timezone_id	varchar(40)	cron 表达式的时区
crontab	varchar(255)	cron 表达式
release_state	int	0 = 离线，1 = 在线
failure_strategy	int	失败时的行为
workflow_instance_priority	int	实例的默认优先级

Quartz 表要点：

QRTZ_TRIGGERS.NEXT_FIRE_TIME：已索引，便于高效扫描。
QRTZ_CRON_TRIGGERS.CRON_EXPRESSION：解析后的 cron 定义。
QRTZ_SCHEDULER_STATE：跟踪 Quartz 调度程序实例。

资源和配置表

数据源管理

`t_ds_datasource`

存储 SQL 任务的数据库连接配置。

列	类型	描述
name	varchar(64)	数据源名称
type	tinyint	数据库类型（MySQL、PostgreSQL、Hive 等）
connection_params	text	JSON 格式的连接配置（主机、端口、数据库、凭据）
user_id	int	所有者用户

约束： UNIQUE KEY (name, type) - 防止数据源重复。

文件资源

`t_ds_resources`（已弃用）

注意：此表在模式中已标记为弃用。资源元数据正在迁移到单独的存储后端。

列	类型	描述
full_name	varchar(128)	包括租户的完整路径
type	int	文件类型（文件/UDF）
size	bigint	文件大小（字节）
is_directory	boolean	目录标志
pid	int	父目录 ID

多租户与管理

项目、用户和租户层次结构

关键管理表

`t_ds_tenant`

列	类型	描述
tenant_code	varchar(64)	唯一租户标识符（唯一）
queue_id	int	任务的默认 YARN 队列
description	varchar(255)	租户描述

默认租户：系统创建一个默认租户， id = -1， tenant_code = 'default'。

`t_ds_user`

列	类型	描述
user_name	varchar(64)	登录用户名（唯一）
user_password	varchar(64)	哈希密码
user_type	tinyint	0 = 普通用户，1 = 管理员
tenant_id	int	关联的租户（默认 -1）
email	varchar(64)	电子邮件地址
state	tinyint	0 = 禁用，1 = 启用

`t_ds_project`

列	类型	描述
code	bigint	唯一项目代码（唯一）
name	varchar(255)	项目名称（唯一）
user_id	int	创建者/所有者
description	varchar(255)	项目描述

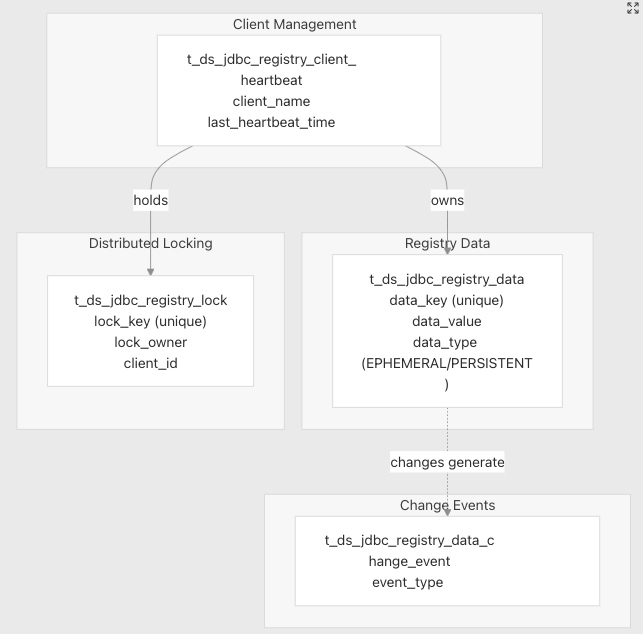

JDBC 注册表

对于不使用 ZooKeeper 的部署，DolphinScheduler 提供基于 JDBC 的注册表用于服务协调。

注册表详情

`t_ds_jdbc_registry_data`

存储类似于 ZooKeeper 节点的注册表项。

列	类型	描述
data_key	varchar(256)	类似路径的键（唯一）
data_value	text	序列化数据
data_type	varchar(64)	`EPHEMERAL`（客户端断开连接时删除）或 `PERSISTENT`
client_id	bigint	所属客户端

列	类型	描述
last_update_time	timestamp	上次修改时间

`t_ds_jdbc_registry_lock`

实现分布式锁。

列	类型	描述
lock_key	varchar(256)	锁标识符（唯一）
lock_owner	varchar(256)	持有锁的客户端（格式：ip_processId）
client_id	bigint	所属客户端

`t_ds_jdbc_registry_client_heartbeat`

跟踪活动客户端以清理临时数据。

列	类型	描述
id	bigint	客户端 ID（主键）
client_name	varchar(256)	客户端标识符
last_heartbeat_time	bigint	上次心跳时间戳
connection_config	text	连接元数据

清理逻辑：当客户端的心跳过期时，其临时注册表数据和锁将自动删除。

告警系统

告警表

`t_ds_alert`

由工作流/任务失败或完成生成的告警记录。

列	类型	描述
title	varchar(512)	告警标题
sign	char(40)	内容的 SHA1 哈希值（用于去重）
content	text	告警消息正文
alert_status	tinyint	0 = 等待，1 = 成功，2 = 失败
warning_type	tinyint	1 = 工作流成功，2 = 工作流/任务失败
workflow_instance_id	int	源工作流实例
alertgroup_id	int	目标告警组

索引： KEY idx_sign (sign) - 实现去重。

`t_ds_alertgroup`

告警通道组。

列	类型	描述
group_name	varchar(255)	唯一组名
alert_instance_ids	varchar(255)	逗号分隔的插件实例 ID
description	varchar(255)	组描述

索引与查询优化

关键索引

该模式包含针对常见查询模式精心设计的索引：

工作流和任务查找

  - 按定义查询工作流实例：
  `KEY workflow_instance_index (workflow_definition_code, id)`
  - 按定义查询任务实例：
  `KEY idx_task_instance_code_version (task_code, task_definition_version)`
  - 用于监控的时间范围查询*：
  `KEY start_time_index (start_time, end_time)`

命令处理：

基于优先级的命令扫描：
`KEY priority_id_index (workflow_instance_priority, id)`

DAG 关系查询

  - 正向和反向 DAG 遍历：
  `KEY idx_pre_task_code_version (pre_task_code, pre_task_version)`
   正向和反向 DAG 遍历：
   `KEY idx_post_task_code_version (post_task_code, post_task_version)`
  `KEY idx_code (project_code, workflow_definition_code)`

唯一约束

在数据库级别强制执行的关键业务规则：

表	约束	目的
`t_ds_workflow_definition`	`UNIQUE (name, project_code)`	项目中无重复的工作流名称
`t_ds_workflow_definition`	`UNIQUE (code)`	全局工作流标识符
`t_ds_workflow_definition_log`	`UNIQUE (code, version)`	每个版本一条记录
`t_ds_datasource`	`UNIQUE (name, type)`	每种类型无重复的数据源名称
`t_ds_schedules`	`UNIQUE (workflow_definition_code)`	每个工作流一个调度

模式演变与升级

DolphinScheduler 在 dolphinscheduler - dao/src/main/resources/sql/upgrade 中维护用于跨版本模式迁移的升级脚本。

近期模式变更

3.3.0 变更

将表和列从“process”重命名为“workflow”。
删除数据质量表（ t_ds_dq_*）。
添加用于替代 ZooKeeper 的 JDBC 注册表。
从任务表中删除与缓存相关的列。

3.2.0 变更

向工作流定义中添加 execution_type（并行/串行模式）。
为串行执行链添加 next_workflow_instance_id。
向命令和实例表中添加 tenant_code。
创建 t_ds_project_parameter 和 t_ds_project_preference。

数据库交互模式

服务层访问

数据库访问通过 dolphinscheduler - dao 中的 DAO 层进行抽象。
关键服务类：

ProcessService：工作流/任务定义和实例的 CRUD 操作。
CommandService：命令队列管理。
ProjectService：项目和权限管理。
ResourcesService：资源元数据操作。

事务管理

大多数操作使用 Spring 的 @Transactional 注解实现：

原子性地创建工作流实例及其任务实例。
消费命令并创建实例。
版本更新与日志表同步。

连接池

系统使用 HikariCP 进行连接池，在 application.yaml 中配置：

默认池大小：50 个连接。
连接超时：30 秒。
空闲超时：600 秒。
