15 Docker容器存储架构：docker存储驱动简介

一、Docker 存储驱动探索

1.1 存储驱动

Storage driver处理各镜像层及容器层的处理细节，实现了多层数据的堆叠，为用户提供了多层数据合并后的统一视图。

[superman@docker ~]$ docker info | grep -i storage

示例：

[superman@docker ~]
$ docker info |
grep
-i storage


 Storage Driver: overlay2


[superman@docker ~]
$

1.2 存储驱动方式

Storage driver可以通过merge驱动方式将容器可读可写层融合在镜像上，默认挂载路径/var/lib/docker/overlay2。

注意：需要使用root用户才能看到挂载的路径。

[root@docker ~]
# docker ps -a


[root@docker ~]
# df -Th


[root@docker ~]
# docker run --name superman01 -dit alpine


[root@docker ~]
# df -Th


[root@docker ~]
# docker ps -a


[root@docker ~]
# ls


/var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89

示例：

[root@docker ~]
# docker ps -a


CONTAINER ID   IMAGE     COMMAND   CREATED   STATUS    PORTS     NAMES


[root@docker ~]
#


[root@docker ~]
# df -Th


文件系统                 类型      容量  已用  可用 已用% 挂载点


/dev/mapper/vg00-lv_root xfs        11G
7.0G
4.0G
64% /


devtmpfs                 devtmpfs
1.9G
0
1.9G
0% /dev


tmpfs                    tmpfs
1.9G
0
1.9G
0% /dev/shm


tmpfs                    tmpfs
1.9G   13M
1.9G
1% /run


tmpfs                    tmpfs
1.9G
0
1.9G
0% /sys/fs/cgroup


/dev/sda1                xfs      1014M  179M  836M
18% /boot


tmpfs                    tmpfs     378M   12K  378M
1% /run/user/42


tmpfs                    tmpfs     378M
0  378M
0% /run/user/0


[root@docker ~]
#


[root@docker ~]
# docker run --name superman01 -dit alpine


cb1a5d635c4f76ac2dc75ed32b524912f231b7231064aa438c10801fdf200cbc


[root@docker ~]
#


[root@docker ~]
# df -Th


文件系统                 类型      容量  已用  可用 已用% 挂载点


/dev/mapper/vg00-lv_root xfs        11G
7.0G
4.0G
64% /


devtmpfs                 devtmpfs
1.9G
0
1.9G
0% /dev


tmpfs                    tmpfs
1.9G
0
1.9G
0% /dev/shm


tmpfs                    tmpfs
1.9G   13M
1.9G
1% /run


tmpfs                    tmpfs
1.9G
0
1.9G
0% /sys/fs/cgroup


/dev/sda1                xfs      1014M  179M  836M
18% /boot


tmpfs                    tmpfs     378M   12K  378M
1% /run/user/42


tmpfs                    tmpfs     378M
0  378M
0% /run/user/0


overlay                  overlay    11G
7.0G
4.0G
64% /var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89/merged


[root@docker ~]
#


[root@docker ~]
# docker ps -a


CONTAINER ID   IMAGE     COMMAND     CREATED         STATUS         PORTS     NAMES


cb1a5d635c4f   alpine
"/bin/sh"
3 minutes ago   Up
3 minutes             superman01


[root@docker ~]
#


[root@docker ~]
# ls /var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89



diff  link  lower  merged  work


[root@docker ~]
#

1.3 非持久化存储

非持久化存储从属于容器，生命周期与容器相同，会随着容器的删除而被删除。

[root@docker ~]
# docker rm -f superman01


[root@docker ~]
# ls /var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89

示例：

[root@docker ~]
# docker ps -a


CONTAINER ID   IMAGE     COMMAND     CREATED          STATUS          PORTS     NAMES


cb1a5d635c4f   alpine
"/bin/sh"
11 minutes ago   Up
11 minutes             superman01


[root@docker ~]
#


[root@docker ~]
# docker rm -f superman01


superman01


[root@docker ~]
#


[root@docker ~]
# docker ps -a


CONTAINER ID   IMAGE     COMMAND   CREATED   STATUS    PORTS     NAMES


[root@docker ~]
#


[root@docker ~]
# df -Th


文件系统                 类型      容量  已用  可用 已用% 挂载点


/dev/mapper/vg00-lv_root xfs        11G
7.0G
4.0G
64% /


devtmpfs                 devtmpfs
1.9G
0
1.9G
0% /dev


tmpfs                    tmpfs
1.9G
0
1.9G
0% /dev/shm


tmpfs                    tmpfs
1.9G   13M
1.9G
1% /run


tmpfs                    tmpfs
1.9G
0
1.9G
0% /sys/fs/cgroup


/dev/sda1                xfs      1014M  179M  836M
18% /boot


tmpfs                    tmpfs     378M   12K  378M
1% /run/user/42


tmpfs                    tmpfs     378M
0  378M
0% /run/user/0


[root@docker ~]
#


[root@docker ~]
# ls /var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89



ls: 无法访问/var/lib/docker/overlay2/082c4e5f762d98d0eb7a0104a06f24f9b82b88a746206456f51b89a754c1cf89: 没有那个文件或目录


[root@docker ~]
#

1.4 持久化存储

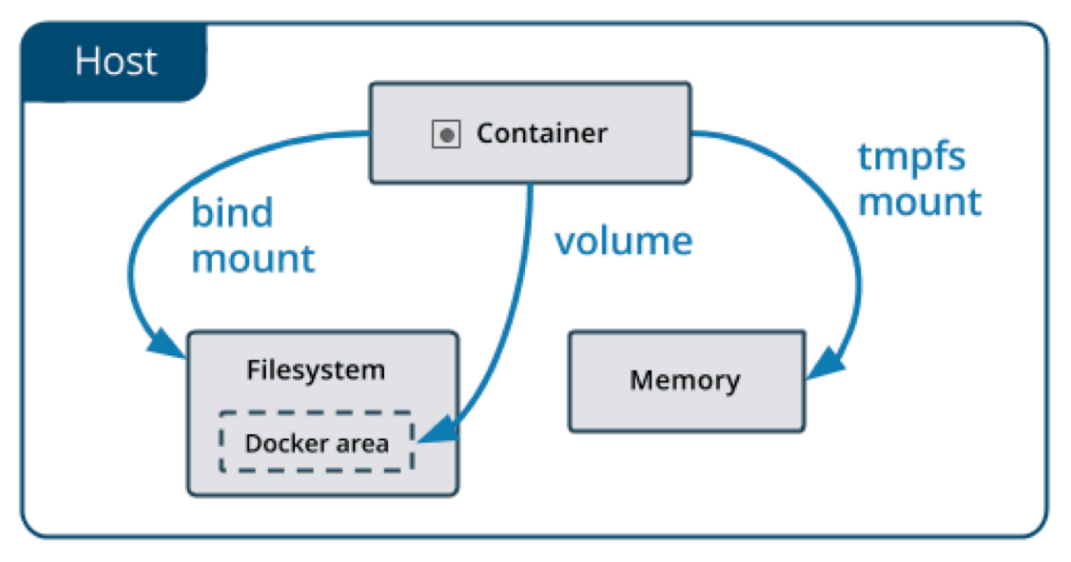

Storage driver管理的容器层，一般用于放置无状态的应用的数据，即不需要持久化存储的数据。对于需要持久化存放的数据，则需要使用卷（volume）或绑定挂载（bind mount）。

1. 无论是卷（volume）还是绑定挂载（bind mount），其本质上是宿主机文件系统中的目录或文件。

2. 无论是卷（volume）还是绑定挂载（bind mount），其上存放的数据生命周期独立于容器。即容器删除之后，卷（volume）或绑定挂载（bind mount）上的数据，依旧存在。

除卷（volume）和绑定挂载（bind mount）以外还可以提供tmpfs挂载，与卷（volume）和绑定挂载（bind mount）相反，tmpfs挂载是临时的，并且仅持久保存在主机内存中。当容器停止时，tmpfs挂载将被删除，并且在该容器中写入的文件将不会保留。
