做科研的人，大概都经历过这样的崩溃时刻：

• 想画一张机制图，打开 BioRender，发现素材库里没有；

• 用 PPT 手动画，几个小时过去了，箭头还是对不齐；

• 好不容易画完，导师说：“颜色换一下，布局再改改。” 于是又开始新一轮痛苦返工。

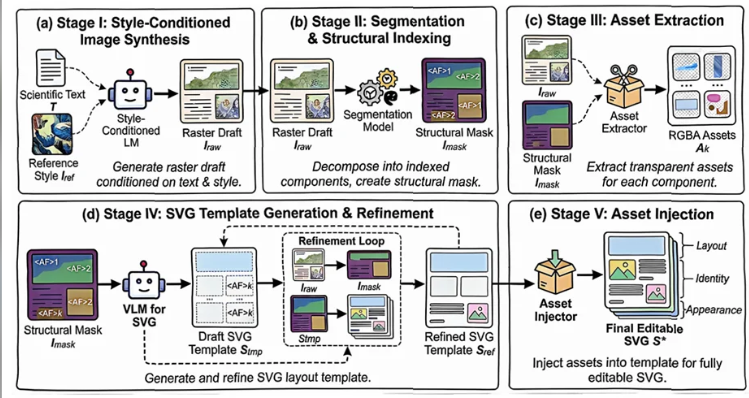

最近，指南君刷到网上有博主使用 GPT-6 Astra 将科研绘图100%还原为矢量图，于是想到：

那我为什么不能把一篇论文交给 AI，让它读完文献后， 直接 生成一张可以编辑的科研机制图的 SVG 矢量图呢？

实测这一招确实是行得通的。

因此，今天指南君给大家分享一下这个笨人也能看懂的教程：

用 GPT-6 Astra 生成科研绘图 SVG 矢量图，导入 PPT 后还能继续编辑。

-前期准备：安装 HiSider 浏览器插件

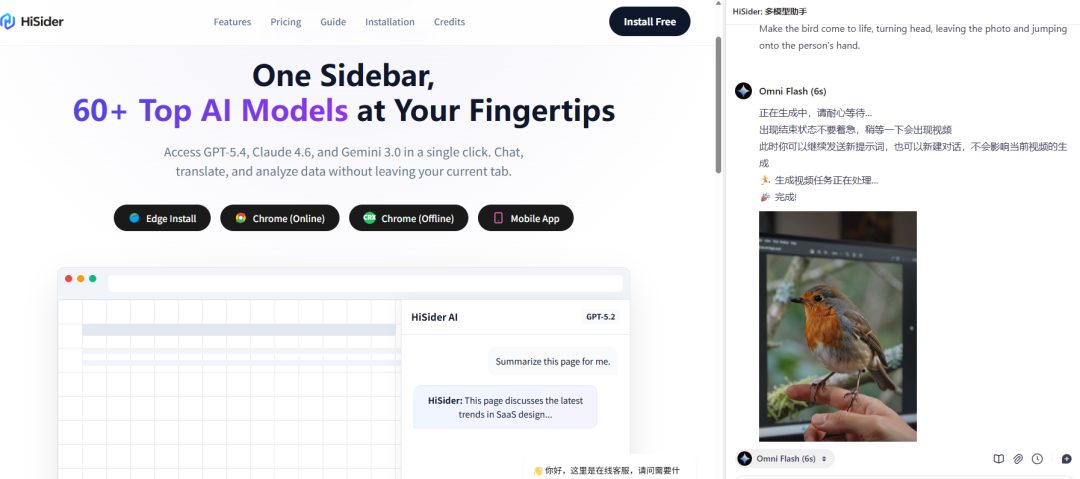

HiSider 是一款 AI 侧边栏工具，可以在 Edge 或者 Chrome 浏览器中侧边栏打开，中文友好。

无需特殊网络，直接就能在当前网页旁边打开 GPT/Gemini/Claude 等等 AI 模型的对话框，并且支持上传文档、总结网页内容。

以 Edge 浏览器为例：

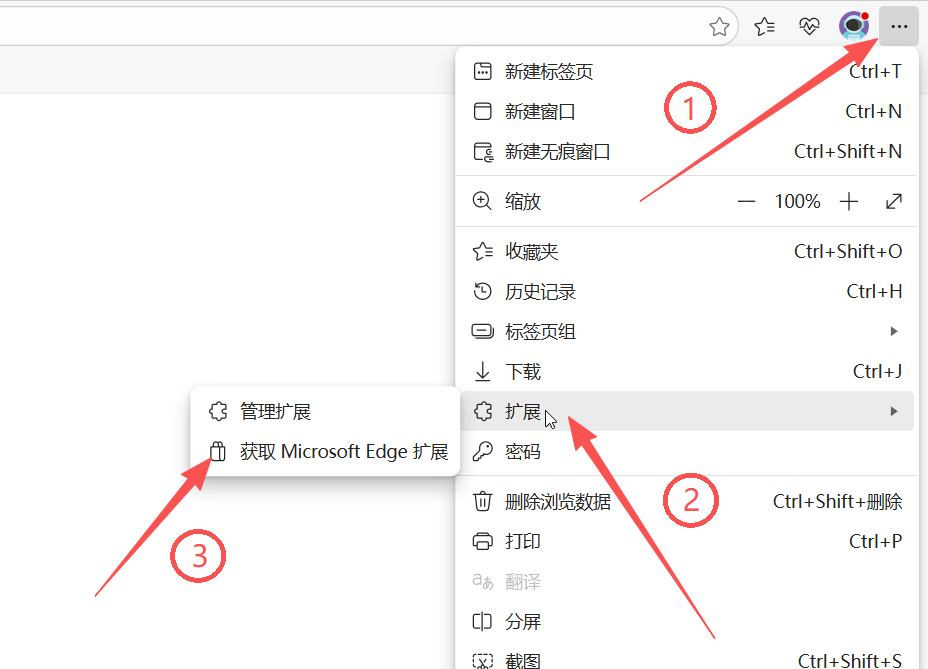

1. 打开 Edge 浏览器，点击右上角三个点，进入扩展获取界面；

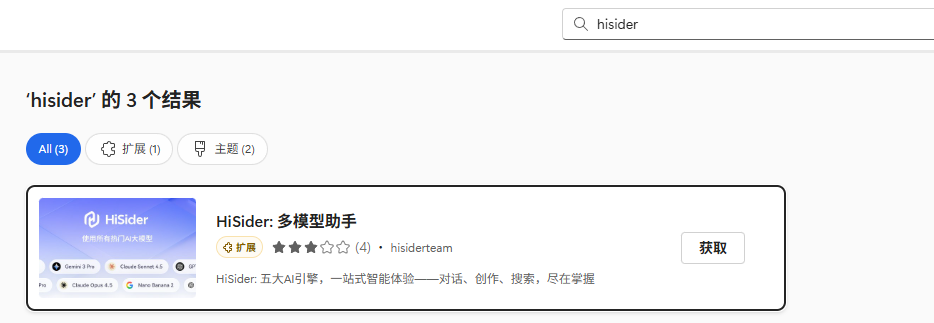

2. 搜索“HiSider”，点击“获取”；

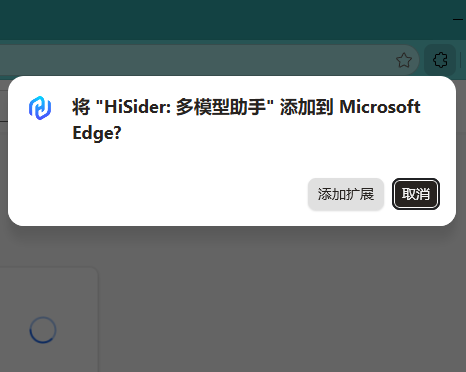

3. 在弹出的窗口中点击“添加扩展”；

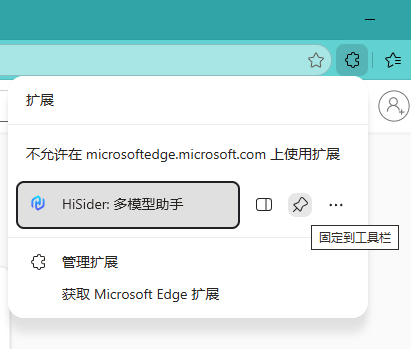

4. 安装完成后，将 HiSider 图标固定到浏览器右上角。

安装好以后，在任意网页点击浏览器右上角的 HiSider 图标，右侧就会弹出 AI 侧边栏了。

-第二步：生成 SVG 矢量图代码

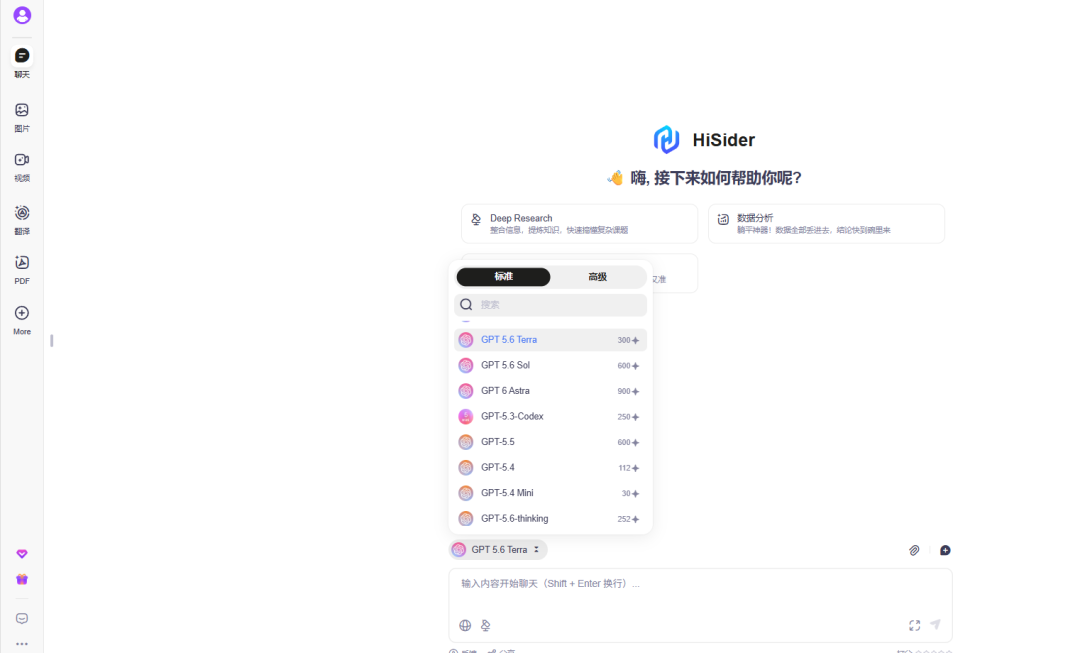

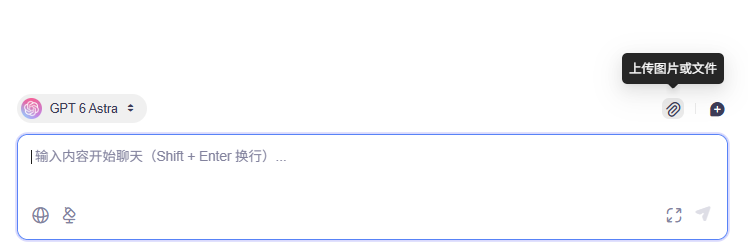

我打开 HiSider 浏览器插件，先切换到 GPT-6 Astra 模型。

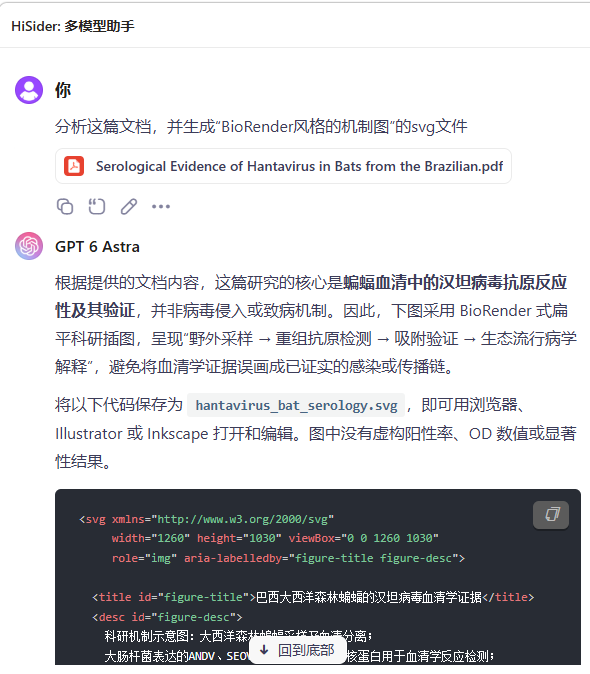

然后上传文献，让它根据论文内容生成 BioRender 风格的机制图的 SVG 矢量图代码。

当然你也可以在提示词里补充你的具体要求，比如想重点展示的机制或实验流程等等。

我这里只是做一个演示，所以提示词比较简单，效果也是很好的。

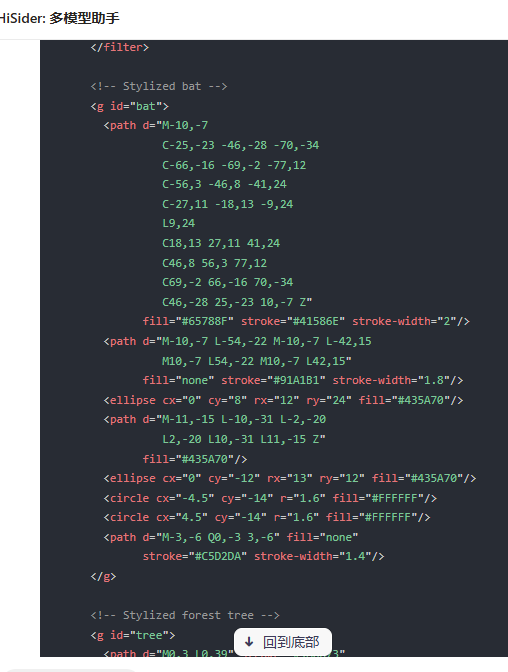

令人比较惊喜的是，第一次尝试 GPT-6 Astra 就成功生成了可以导入 PPT 的 SVG 文件，速度飞快。

-第 三步：保存 SVG 文件

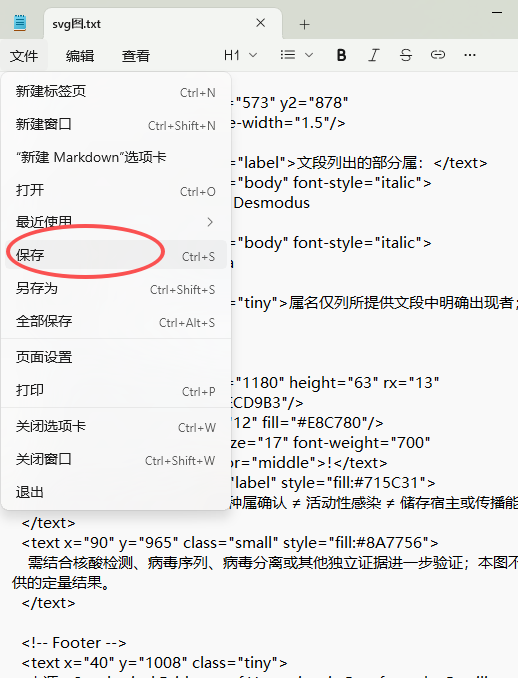

复制 GPT-6 Astra 生成的代码，保存到 txt 文档中。

建议不要直接使用 Word 保存，因为 Word 可能会改变代码格式。

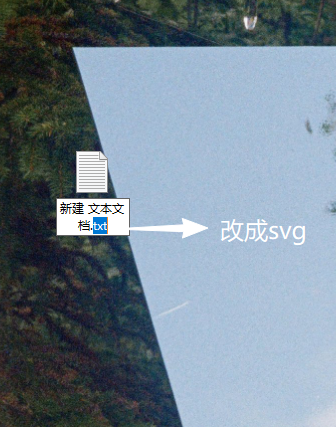

然后鼠标单击 txt 文档的名称，将后缀 从 `.txt` 改成 `.svg`。

-第四步：编辑 SVG 文件

SVG 是一种矢量图格式，最大的特点是放大不容易失真，而且文件中的图形元素可以单独修改，排版很灵活。

如果你想在 PPT 中使用，那直接打开 PPT 文件，载入 SVG 文件即可。

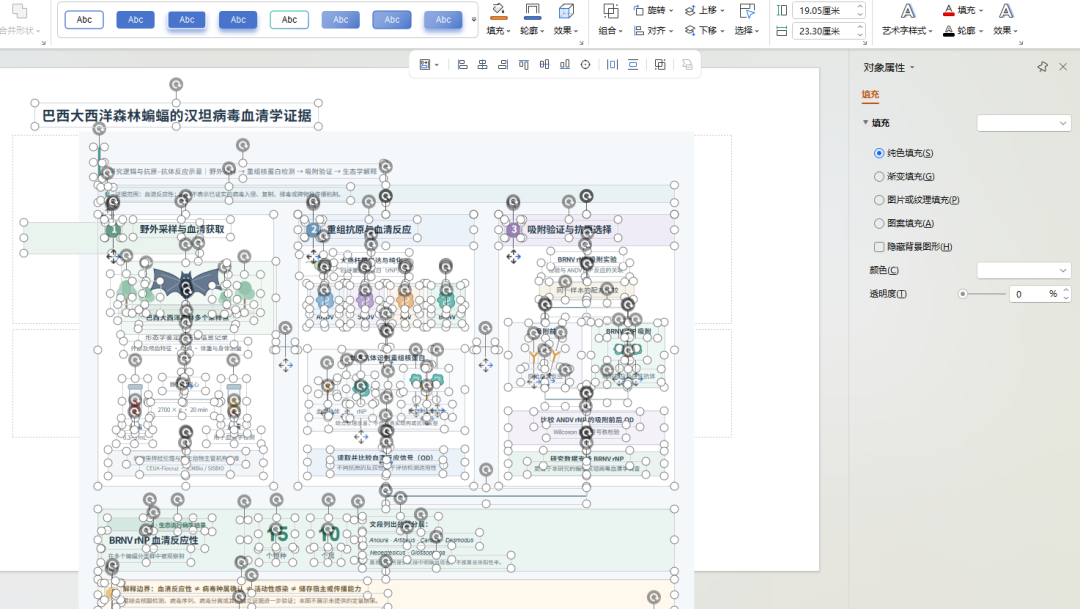

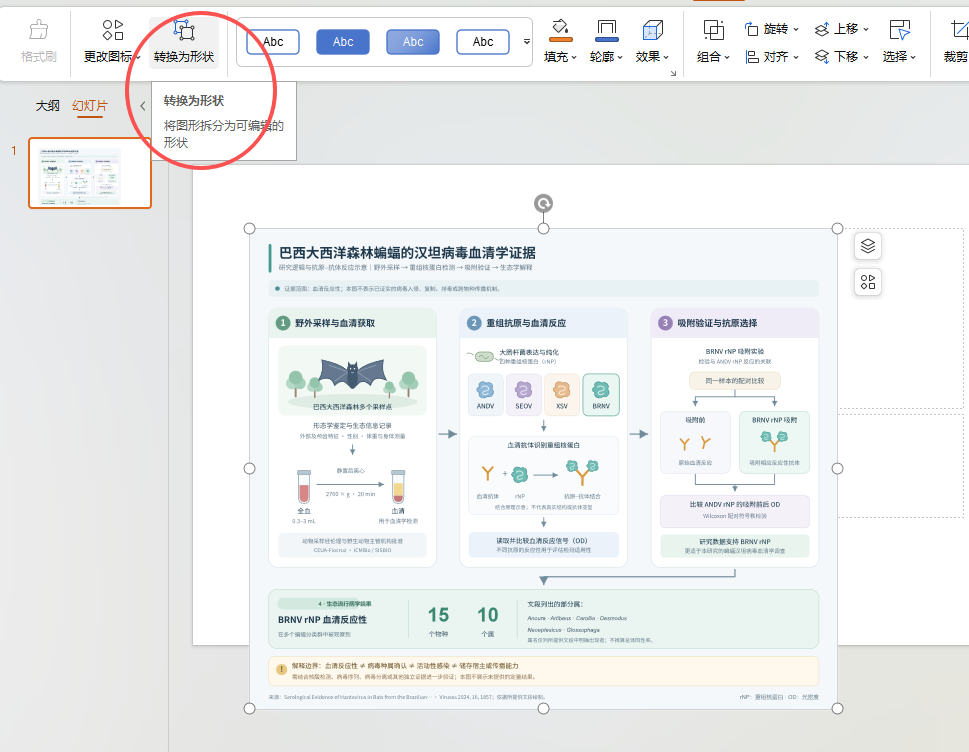

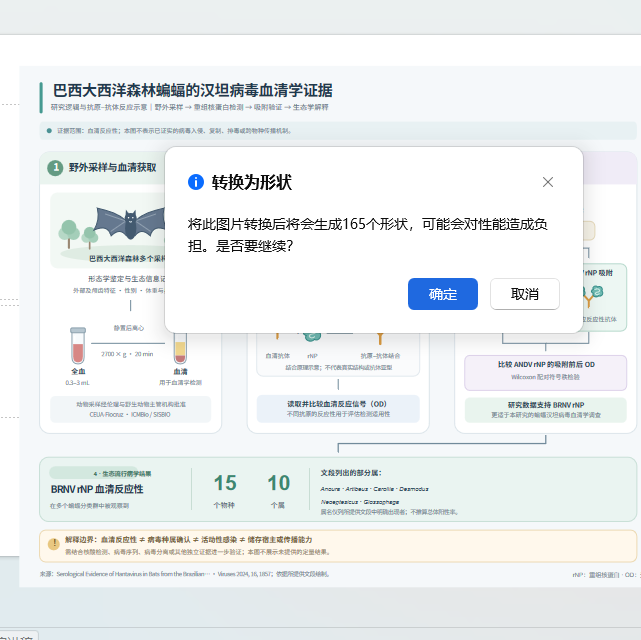

我这里用的是 WPS ，将 SVG 导入 PPT 文档后，选择将其转换为形状。

转换完成后，图中的箭头、圆形、矩形、标签等元素就可以像普通 PPT 形状一样移动、修改和重新组合。

当然，SVG 的可编辑程度取决于生成代码的结构。

有些文字可能会被转换为路径或图形，不能像文本框一样直接修改。

因此，AI 生成后仍然需要人工检查和校对。

一个实用的科研绘图提示词模板

如果你希望生成的图更接近论文配图，可以使用下面这段更完整的提示词。

请阅读我上传的论文，并根据论文中明确描述的实验结果和作用机制，生成一张适合学术论文或科研汇报使用的机制示意图。绘图要求：一、内容- 仅使用论文中明确出现或能够直接推导出的信息；- 不要虚构分子、蛋白质、材料、通路或实验结论；- 准确呈现处理因素、关键中间过程和最终结果；- 用箭头明确表示激活、抑制、转化或运输关系。二、布局- 采用从左到右的流程布局；- 分为“Treatment/Stimulus”“Molecular Mechanism”“Biological Outcome”三个区域；- 使用清晰的模块和适当留白；- 避免元素重叠和箭头交叉。三、视觉风格- BioRender 风格；- 简洁、专业、适合科研论文；- 使用白色背景；- 使用蓝色、绿色和橙色作为主色；- 颜色数量不要超过五种；- 统一字体和线条粗细；- 不使用复杂渐变和过度装饰。四、文字- 图中文字全部使用英文；- 标签尽量简洁；- 检查所有专业术语、缩写和蛋白质名称的拼写；- 不要生成无法确认的缩写。五、输出- 输出完整 SVG 文件代码；- 必须包含完整的 <svg> 和 </svg>；- 尽量使用标准 SVG 元素，例如 rect、circle、path、line、polygon 和 text；- 不要引用外部图片或外部链接；- 不要使用 Markdown 代码围栏；- 除 SVG 代码外不要输出任何解释。

写在最后

以前做一张科研机制图，往往需要在文献阅读、逻辑梳理、素材搜索、软件绘制和格式调整之间反复切换。

现在，这个流程都可以交给 AI 完成：让 AI 读论文，提炼机制，生成 SVG，再导入 PPT 进行人工修改。

它不一定能一次生成最终成稿，但非常适合用来解决“从哪里开始画”和“如何快速搭建结构”这两个问题。

对我这种不会专业绘图软件、又不想花几个小时手动画图的人来说，这已经是一个相当实用的工作流了。

最后再提醒一句：

AI 负责提高效率，科研人员负责保证准确性。生成后的图一定要对照原文逐项核对，确认机制、方向、标签和结论都没有问题，再用于论文、汇报或投稿。

如果你也想尝试，可以先从一张简单的实验流程图开始。等熟悉以后，再挑战更复杂的机制网络图和图形摘要。
