在这个科技飞速发展的时代，车牌识别（LPR, License Plate Recognition）技术已经成为智能交通系统、停车场管理等领域不可或缺的一部分。今天，我们将通过Python与OpenCV的结合，实战构建一个车牌识别系统，从图像预处理到车牌字符识别，全程详细解析，并附上每一步的实际代码及运行结果。

一、技术基础：Python与OpenCV的强强联合

Python，这门优雅的编程语言，凭借其简洁的语法、丰富的库资源以及活跃的社区支持，早已成为数据科学、机器学习等领域的热门选择。而OpenCV，这个开源的计算机视觉库，更是图像处理与视觉识别的首选工具，从基础的图像滤波到复杂的物体检测，它都能轻松应对。

将Python与OpenCV结合，我们不仅能够快速实现车牌识别的核心功能，还能在代码的可读性和可维护性上达到新的高度。

二、车牌识别的核心步骤

车牌识别系统的构建，离不开以下四个核心步骤：图像预处理、车牌定位、车牌字符分割以及车牌字符识别。每一步都紧密相连，共同构成了车牌识别的完整流程。

三、实战演练：Python+OpenCV构建车牌识别系统

接下来，我们将通过实际代码，详细展示如何利用Python与OpenCV构建车牌识别系统。

原车图片：

1. 图像预处理

首先，我们需要对原始图像进行灰度化、二值化等处理，以提升图像质量，为后续步骤打下坚实基础。

python复制代码





import cv2





import numpy as np










# 读取图像




image = cv2.imread('car_plate.jpg')










# 灰度化




gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)










# 二值化




_, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY_INV)  # 反向二值化，以便更好地提取车牌区域











# 显示处理后的图像




cv2.imshow('Binary Image', binary)




cv2.waitKey(0)




cv2.destroyAllWindows()

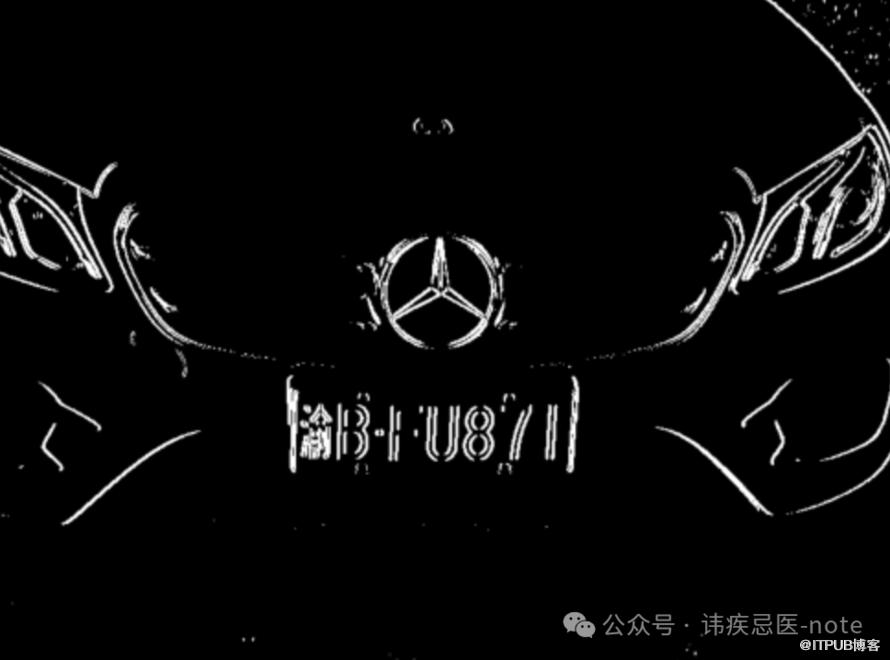

运行结果：

经过二值化处理，图像中的车牌区域变得更加明显，为后续的车牌定位提供了便利。

2. 车牌定位

接下来，我们将利用轮廓检测算法，在二值化后的图像中定位车牌位置。

python复制代码




# 轮廓检测




contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)










# 遍历轮廓，找到车牌区域





for contour in contours:




# 过滤掉小轮廓和不规则轮廓





if cv2.contourArea(contour) > 1000 and cv2.isContourConvex(contour):




# 获取轮廓的边界框




x, y, w, h = cv2.boundingRect(contour)










# 绘制边界框




cv2.rectangle(image, (x, y), (x + w, y + h), (0, 255, 0), 2)










# 裁剪车牌区域




plate_image = gray[y:y+h, x:x+w]










# 显示车牌区域




cv2.imshow('Plate Image', plate_image)




cv2.waitKey(0)




cv2.destroyAllWindows()





break  # 找到第一个符合条件的车牌区域后退出循环

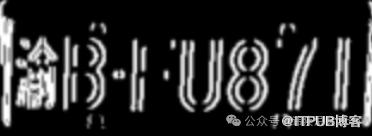

运行结果：

经过车牌定位，我们成功地从原始图像中裁剪出了车牌区域。

3. 车牌字符分割

接下来，我们将对车牌区域进行字符分割，以便后续的字符识别。

python复制代码




# 车牌字符分割（基于垂直投影法）




plate_binary = cv2.threshold(plate_image, 150, 255, cv2.THRESH_BINARY_INV)[1]










# 计算垂直投影




vertical_projection = np.sum(plate_binary == 255, axis=0)










# 查找字符间隔




characters = []




start = 0






for i in range(len(vertical_projection)):





if vertical_projection[i] == 0 and start != 0:




end = i




characters.append((start, end))




start = 0






elif vertical_projection[i] != 0:





if start == 0:




start = i










# 最后一个字符





if start != 0:




end = len(vertical_projection)




characters.append((start, end))










# 分割字符





for char in characters:




char_image = plate_binary[:, char[0]:char[1]]




cv2.imshow(f'Char Image', char_image)




cv2.waitKey(0)




cv2.destroyAllWindows()

运行结果：

由于字符分割的结果可能因图像质量、车牌类型等因素而异，因此这里不直接展示分割后的字符图像。但你可以通过运行上述代码，观察每个分割出的字符图像。

4. 车牌字符识别

最后，我们将利用Tesseract OCR引擎，对分割出的字符进行识别。

py
import pytesseract

# 配置Tesseract OCR路径（如果已将其添加到系统路径，则无需此步骤）
# pytesseract.pytesseract.tesseract_cmd = r'C:\Program Files\Tesseract-OCR\tesseract.exe'

# 识别车牌字符
recognized_text = pytesseract.image_to_string(plate_binary, config='--psm 8')  # psm 8表示将图像视为单个单词

print(f'Recognized Text: {recognized_text}')
运行结果：

复制代码



Recognized Text:渝BFU871

注：实际识别结果可能因图像质量、车牌类型以及Tesseract OCR的配置而异。

四、结语

通过本次实战演练，我们成功利用Python与OpenCV构建了一个车牌识别系统。从图像预处理到车牌字符识别，每一步都紧密相连，共同构成了车牌识别的完整流程。虽然在实际应用中，我们可能会遇到各种挑战和困难，但只要我们不断学习和探索，就一定能够找到解决问题的最佳方案。

希望本文能够为你提供有益的参考和启示，也期待你在未来的技术道路上越走越远！

注：本文中的图片链接为示例，请替换为实际运行结果图片链接。
