1、ADC介绍

ADC（Analog-Digital Converter）模拟-数字转换器

ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁

STM32主要是数字电路，数字电路只有高低电平，没有几V电压的概念，所以如果想读取电压值，就需要借助ADC模数转换器来实现，ADC读取引脚上的模拟电压，转换为一个数据，存在寄存器里，再把这个数据读取到变量中，就可以进行显示、判断、记录等等操作

ADC可以将模拟信号转换为数字信号，是模拟电路到数字电路的桥梁

12位逐次逼近型ADC，1us转换时间

两个重要参数：

分辨率：一般用多少位来表示，12位AD值，它的表示范围就是0 - (2^12-1)，量化结果的范围是0~4095，位数越高，量化结果越精细，对应分辨率越高；

转换时间：1us表示从AD转换开始到产生结果，需要花1us的时间，对应AD转换的频率就是1MHZ，1MHZ为STM32 ADC的最快转换频率

输入电压范围：03.3V，转换结果范围：04095

0V对应AD值为0，3.3V对应AD值4095，电压值与AD值呈线性关系

18个输入通道，可测量16个外部和2个内部信号源

16个外部信号源：16个GPIO口，引脚可直接接模拟信号测电压（指的是芯片有16个，由于C8T6引脚较少，只有10个）；

2个内部信号源：内部温度传感器(可测量CPU的温度)和内部参考电压(1.2V左右基准电压，不随外部供电电压变化而变化，若芯片的供电不是3.3V，测量外部引脚的电压便会不正确，此时可以读取基准电压进行校准，即能得到正确的电压值)。

规则组和注入组两个转换单元

模拟看门狗自动监测输入电压范围

模拟看门狗监测指定的某些通道，当AD值高于它设定的上阈值或者低于下阈值时，看门狗申请中断,此时可以在中断函数里执行相应的操作

STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道

10个外部输入通道：最多只能测量10个外部引脚的模拟信号

2、逐次逼近型ADC

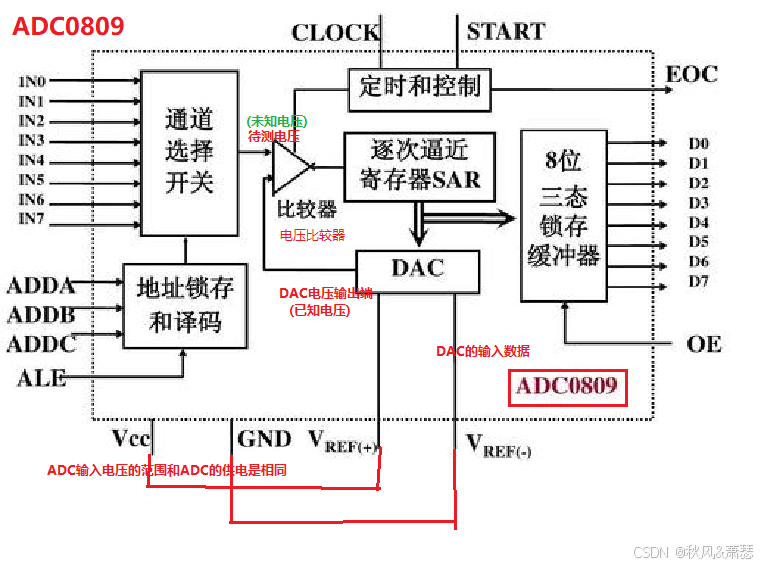

IN0~IN7：8路输入通道，通过通道选择开关，选中一路，到输出点进行转换；

地址锁存和译码：选中的通道，把通道号放到ADDA、ADDB、ADDC这三个脚上，之后给一个锁存信号（ALE），对应的通路开关即可打开；

电压比较器：判断两个输入信号电压（待测电压和DAC电压）的大小关系，如果DAC输出的电压较大，调小DAC数据，如果DAC输出的电压较小，增大DAC数据，直到DAC输出的电压和外部通道输入的电压近似相等，就可得到DAC输入的数据，DAC输入的数据又是外部电压的编码数据；

DAC（数模转换器）：输入一个数据，输出数据对应的电压；

EOC（End OfConvent）：转换结束信号；

START：给一个输入脉冲，开始转换；

VREF+、VREF-：DAC/ADC的参考电压

3、ADC电路

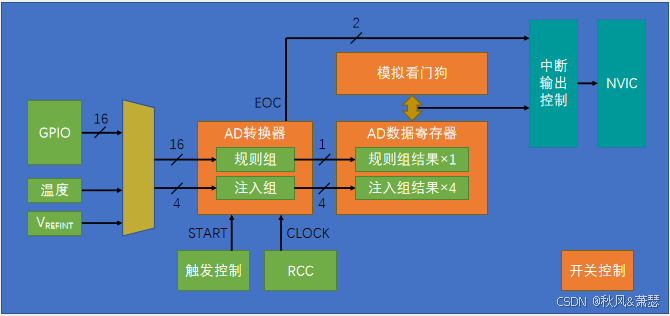

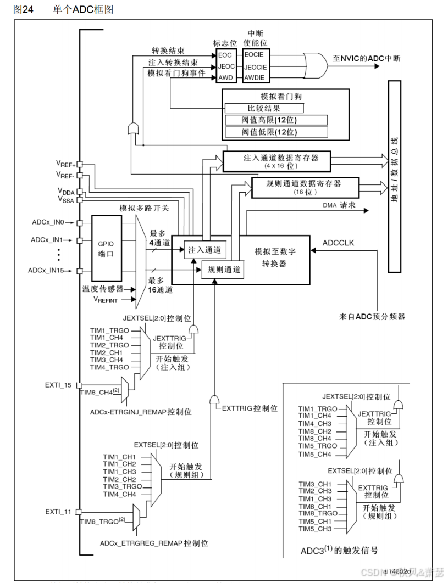

IN0-15—>GPIO端口—>模拟多路开关—>输出到模数转换器(逐次比较)—>转换结果存入到数据寄存器中—>读取寄存器可知ADC转换结果

普通ADC：多路开关一般都是只选中一个，即选中某一个通道、开始转换、等待转换完成，取出结果

高级ADC：可同时选中多个

4、ADC基本结构

程序代码编写：

步骤：

1、开启RCC时钟，包括ADC和GPIO时钟，ADCCLK的分频器配置

2、配置GPIO，把需要用的GPIO配置成模拟输入的模式

3、配置多路开关，把左边的通道接入到右边的规则组列表里

4、配置ADC转换器，使用库函数结构体配置

5、开关控制，调用ADC_Cmd函数，开启ADC

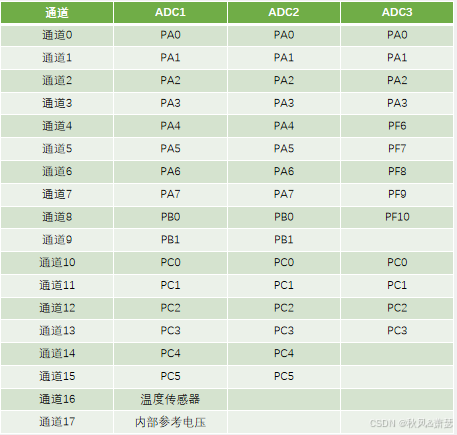

ADC 通道和引脚复用的关系

双ADC模式：ADC1和ADC2一起工作，可以配合组成同步模式、交叉模式等模式；

交叉模式：ADC1和ADC2交叉地对一个通道进行采样，可以进一步提高采样率；

5、转换模式

（1）单次转换，非扫描模式

只转换一次，每次只有一个通道，读取EOC标志位的值为1时，读取结束，此时可读取ADC的值

转换流程：

1、软件触发转换

2、等待转换完成

3、读取ADC数据寄存器

程序编写：

// 单通道AD转换
// AD.c
#include "stm32f10x.h" // Device header
// 单次转换，非扫描模式
void AD_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_ADCCLKConfig(RCC_PCLK2_Div6); // 72M/6 = 12M
// 初始化PA0为模拟输入的引脚
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 模拟输入模式在AIN模式下，GPIO口是无效的
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 在规则组菜单列表的第一个位置，写入通道0 , 55.5 + 12.5 = 68个ADC周期
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);// 选择规则组输入通道
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; // ADC 模式---独立模式
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; // 数据对齐---右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;// 外部触发转换选择（触发控制的触发源）---软件触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 连续转换模式---单次转换
ADC_InitStructure.ADC_ScanConvMode = DISABLE; // 扫描转换模式---非扫描模式
ADC_InitStructure.ADC_NbrOfChannel = 1; // 通道数目
ADC_Init(ADC1, &ADC_InitStructure);
ADC_Cmd(ADC1, ENABLE); // 开启ADC
// ADC校准
ADC_ResetCalibration(ADC1); // 复位校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待复位校准完成
ADC_StartCalibration(ADC1); // 开始校准
while (ADC_GetCalibrationStatus(ADC1) == SET); // 等待校准完成
}
// 启动转换，获取结果
uint16_t AD_GetValue(void)
{
ADC_SoftwareStartConvCmd(ADC1, ENABLE); // 软件触发转换
// 等待时间5.6us， (1/12M)*68个ADC周期 = 5.6us
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);// 等待转换完成
return ADC_GetConversionValue(ADC1); // 读取ADC数据寄存器
}
// main.c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t ADValue;
float Voltage;
/*
AD采样值来回抖动解决方法：
1、迟滞比较方法：
如开关灯，设置两个阈值，低于下阈值时，开灯，高于上阈值时，关灯
2、滤波方法：均值滤波，
读10个或20个值，取平均值，作为滤波的AD值，
*/
//
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "ADValue:");
OLED_ShowString(2, 1, "Volatge:0.00V");
while (1)
{
ADValue = AD_GetValue();
Voltage = (float)ADValue / 4095 * 3.3; // AD值转换成电压
OLED_ShowNum(1, 9, ADValue, 4);
OLED_ShowNum(2, 9, Voltage, 1);
OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2); // 显示小数部分
Delay_ms(100);
}
}

（2）连续转换，非扫描模式

起始触发一次，后续可持续转换，需要ADC的值时直接读取即可

程序编写：

// 单通道AD转换
// AD.c
#include "stm32f10x.h" // Device header
// 连续转换，非扫描模式
void AD_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_ADCCLKConfig(RCC_PCLK2_Div6); // 72M/6 = 12M
// 初始化PA0为模拟输入的引脚
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 模拟输入模式在AIN模式下，GPIO口是无效的
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 在规则组菜单列表的第一个位置，写入通道0 , 55.5 + 12.5 = 68个ADC周期
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);// 选择规则组输入通道
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; // ADC 模式---独立模式
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; // 数据对齐---右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;// 外部触发转换选择（触发控制的触发源）---软件触发
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 连续转换模式---单次转换
ADC_InitStructure.ADC_ScanConvMode = DISABLE; // 扫描转换模式---非扫描模式
ADC_InitStructure.ADC_NbrOfChannel = 1; // 通道数目
ADC_Init(ADC1, &ADC_InitStructure);
ADC_Cmd(ADC1, ENABLE); // 开启ADC
// ADC校准
ADC_ResetCalibration(ADC1); // 复位校准
while (ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待复位校准完成
ADC_StartCalibration(ADC1); // 开始校准
while (ADC_GetCalibrationStatus(ADC1) == SET); // 等待校准完成
ADC_SoftwareStartConvCmd(ADC1, ENABLE); // 软件触发转换 --开始时触发一次即可，后续内部ADC会持续转换
}
// 启动转换，获取结果
uint16_t AD_GetValue(void)
{
return ADC_GetConversionValue(ADC1); // 读取ADC数据寄存器
}
// main.c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t ADValue;
float Voltage;
/*
AD采样值来回抖动解决方法：
1、迟滞比较方法：
如开关灯，设置两个阈值，低于下阈值时，开灯，高于上阈值时，关灯
2、滤波方法：均值滤波，
读10个或20个值，取平均值，作为滤波的AD值，
*/
//
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "ADValue:");
OLED_ShowString(2, 1, "Volatge:0.00V");
while (1)
{
ADValue = AD_GetValue();
Voltage = (float)ADValue / 4095 * 3.3; // AD值转换成电压
OLED_ShowNum(1, 9, ADValue, 4);
OLED_ShowNum(2, 9, Voltage, 1);
OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2); // 小数部分
Delay_ms(100);
}
}

（3）单次转换，扫描模式

触发一次，转换结束就停止，下次转换需要再触发才能开始，可一次转换7个通道，7个通道转换完成后，产生EOC信号，转换结束

ps: 使用单次转换，非扫描模式实现多通道转换：在每次触发转换之前，先指定一下通道，再启动转换

程序编写：

// AD.c
// 多通道AD转换
#include "stm32f10x.h" // Device header
void AD_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
ADC_InitStructure.ADC_ScanConvMode = DISABLE;
ADC_InitStructure.ADC_NbrOfChannel = 1;
ADC_Init(ADC1, &ADC_InitStructure);
ADC_Cmd(ADC1, ENABLE);
ADC_ResetCalibration(ADC1);
while (ADC_GetResetCalibrationStatus(ADC1) == SET);
ADC_StartCalibration(ADC1);
while (ADC_GetCalibrationStatus(ADC1) == SET);
}
// param:ADC_Channel 指定转换的通道
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5); // 改变ADC通道
ADC_SoftwareStartConvCmd(ADC1, ENABLE);
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
return ADC_GetConversionValue(ADC1);
}
// main.c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t AD0, AD1, AD2, AD3;
int main(void)
{
OLED_Init();
AD_Init();
OLED_ShowString(1, 1, "AD0:");
OLED_ShowString(2, 1, "AD1:");
OLED_ShowString(3, 1, "AD2:");
OLED_ShowString(4, 1, "AD3:");
while (1)
{
// 获取AD值之前先改变通道
AD0 = AD_GetValue(ADC_Channel_0); // 获取通道0的AD数据
AD1 = AD_GetValue(ADC_Channel_1); // 获取通道1的AD数据
AD2 = AD_GetValue(ADC_Channel_2); // 获取通道2的AD数据
AD3 = AD_GetValue(ADC_Channel_3); // 获取通道3的AD数据
OLED_ShowNum(1, 5, AD0, 4);
OLED_ShowNum(2, 5, AD1, 4);
OLED_ShowNum(3, 5, AD2, 4);
OLED_ShowNum(4, 5, AD3, 4);
Delay_ms(100);
}
}

（4）连续转换，扫描模式

有多个通道，一次转换完成继续下一次转换且可以转换多个通道

ps：配合DMA使用

6、数据对齐

数据右对齐：（常用）

12位数据向右靠，高位多出的位数补0

数据左对齐：

12位数据向左靠，低位多出的位数补0

7、转换时间

AD转换的步骤：采样，保持，量化，编码

采样，保持：AD转换中，量化，编码需要小部分时间，在这段时间中输入的电压在不断变化，不能具体到输入电压的值，需要在量化编码前，设置采样开关，打开采样开关，采集外部电压，用一个小容量的电容存储这个电压，存储完成之后，断开采样开关，再进行后面的AD转换，这样在量化编码的期间，电压始终保持不变，才能精确地定位未知电压的位置，这就是采样保持电路，采样保持的过程，需要闭合采样开关，过一段时间再断开，会产生一个采样时间。

量化，编码：ADC逐次比较的过程

STM32 ADC的总转换时间为：

T(conv) = 采样时间 + 12.5个ADC周期

采样时间：采样保持花费的时间，在程序中配置（采样时间越大，越能避免一些毛刺信号的干扰，转换时间也会相应延长）

12.5个ADC周期：是量化编码花费的时间（因为是12位的ADC，所以需要花费12个周期），ADC周期是从RCC分频过来的ADCCLK（最大14MHz）

例如：当ADC(clk)=14MHz，采样时间为1.5个ADC周期

T(conv) = 1.5 + 12.5 = 14个ADC周期 =1μs

(1/14M)*14个ADC采样周期 = 1μs

8、ADC校准

ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差

建议在每次上电后执行一次校准

启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期

校准过程为固定的，只需要在ADC初始化的最后，加几条代码即可

https://h5.weishi.qq.com/weishi/feed/Ofxjn?id=7VedNZwH11T64b8Om

https://h5.weishi.qq.com/weishi/feed/fWuZD?id=7VedNZwH11T64aFqK

https://h5.weishi.qq.com/weishi/feed/FPGrb?id=7VedNZwGU1T64amAu

https://h5.weishi.qq.com/weishi/feed/pgkJa?id=7VedNZwH71T64aeY8

https://h5.weishi.qq.com/weishi/feed/cnsWH?id=7VedNZwH71T649XQO

https://h5.weishi.qq.com/weishi/feed/ZdVAm?id=7VedNZwH71T649K0e

https://h5.weishi.qq.com/weishi/feed/qvgXU?id=7VedNZwGU1T649K6g

https://h5.weishi.qq.com/weishi/feed/qUlcU?id=7VedNZwH71T649usg

https://h5.weishi.qq.com/weishi/feed/twfdo?id=7VedNZwH71T649qOA

https://h5.weishi.qq.com/weishi/feed/nFXPo?id=7VedNZwGU1T649g4C

https://h5.weishi.qq.com/weishi/feed/WOtei?id=7VedNZwH71T648V8c

https://h5.weishi.qq.com/weishi/feed/UykHT?id=7VedOc78X1T648vC6

https://h5.weishi.qq.com/weishi/feed/WBbch?id=7VecpYwBh1T648qKC

https://h5.weishi.qq.com/weishi/feed/UXVFX?id=7VedNZwH71T648jse

https://h5.weishi.qq.com/weishi/feed/BZrKi?id=7VedNZwH71T647Uqm

https://h5.weishi.qq.com/weishi/feed/HYkiu?id=7VecpYwBh1T647QCy

https://h5.weishi.qq.com/weishi/feed/KCAgl?id=7VedOc7981T647Pqm

https://h5.weishi.qq.com/weishi/feed/oYDBT?id=7VedNZwH71T647o8Q

https://h5.weishi.qq.com/weishi/feed/uFKDB?id=7VedO3IQn1T647fM4

https://h5.weishi.qq.com/weishi/feed/PsQHs?id=7VedOc7971T64750c

https://h5.weishi.qq.com/weishi/feed/sOgXb?id=7VedNZwH71T646S4M

https://h5.weishi.qq.com/weishi/feed/evaFY?id=7VedO3IQn1T6468SG

https://h5.weishi.qq.com/weishi/feed/NEDoo?id=7VecpYwBp1T64632A

https://h5.weishi.qq.com/weishi/feed/whSif?id=7VedOc7971T6453OG

https://h5.weishi.qq.com/weishi/feed/Epnki?id=7VedO3IQn1T644Z8G

https://h5.weishi.qq.com/weishi/feed/UlDHZ?id=7VedOc7981T644VKe

https://h5.weishi.qq.com/weishi/feed/ZjgeV?id=7VedOc7971T644sYa

https://h5.weishi.qq.com/weishi/feed/mDGYp?id=7VedOc7981T644muc

https://h5.weishi.qq.com/weishi/feed/TqhMx?id=7VedO3IQn1T6440CI

https://h5.weishi.qq.com/weishi/feed/duRPm?id=7VedOc7971T643Z86

https://h5.weishi.qq.com/weishi/feed/yoGEJ?id=7VedOc7981T643UYO

https://h5.weishi.qq.com/weishi/feed/igxpH?id=7VedOc7971T643xq2

https://h5.weishi.qq.com/weishi/feed/TfQPT?id=7VedO3IQn1T643ty4

https://h5.weishi.qq.com/weishi/feed/tXIal?id=7VedOc7981T643jeU

https://h5.weishi.qq.com/weishi/feed/nnGbO?id=7VedOc7981T642WqQ

https://h5.weishi.qq.com/weishi/feed/VZEPi?id=7VedOc7971T642VSg

https://h5.weishi.qq.com/weishi/feed/PaRPT?id=7VedO3IQn1T642UqY

https://h5.weishi.qq.com/weishi/feed/xuzjH?id=7VedO3IQn1T642qyQ

https://h5.weishi.qq.com/weishi/feed/ohOGD?id=7VedOc7971T642ok2

https://h5.weishi.qq.com/weishi/feed/cTRwv?id=7VedOc7981T6424Wo

https://h5.weishi.qq.com/weishi/feed/NLjVy?id=7VedOc7981T641z8c

https://h5.weishi.qq.com/weishi/feed/sdcFD?id=7VedO3IQn1T641lYo

https://h5.weishi.qq.com/weishi/feed/JLRuD?id=7VedOc7971T641jU6

https://h5.weishi.qq.com/weishi/feed/wlQiT?id=7VedOc7981T6413AK

https://h5.weishi.qq.com/weishi/feed/oykin?id=7VedOc7971T640TQo

https://h5.weishi.qq.com/weishi/feed/ILQhm?id=7VedO3IQn1T640Ma2

https://h5.weishi.qq.com/weishi/feed/bmdVz?id=7VedOc7981T640EKc

https://h5.weishi.qq.com/weishi/feed/eVakC?id=7VedOc7971T640wWa

https://h5.weishi.qq.com/weishi/feed/wvlup?id=7VedO3IQn1T640hSW

https://h5.weishi.qq.com/weishi/feed/dyJnl?id=7VedNZwH11T6407Go

https://h5.weishi.qq.com/weishi/feed/yvMFX?id=7VedNZwGU1T63ZUky

https://h5.weishi.qq.com/weishi/feed/Vgjdf?id=7VecpYwBp1T63ZS2I

https://h5.weishi.qq.com/weishi/feed/epGFq?id=7VedNZwH11T63ZBQi

https://h5.weishi.qq.com/weishi/feed/kINSq?id=7VedNZwGU1T63ZsE2

https://h5.weishi.qq.com/weishi/feed/EuTFJ?id=7VecpYwBp1T63ZqAI

https://h5.weishi.qq.com/weishi/feed/XCCue?id=7VecpYwBp1T63YjwA

https://h5.weishi.qq.com/weishi/feed/fvTkj?id=7VecpYwBp1T63XTMM

https://h5.weishi.qq.com/weishi/feed/qUywi?id=7VedNZwGU1T63XCCQ

https://h5.weishi.qq.com/weishi/feed/MJnkB?id=7VecpYwBp1T63XsSc

https://h5.weishi.qq.com/weishi/feed/YvTLj?id=7VedNZwGU1T63Xf8c

https://h5.weishi.qq.com/weishi/feed/pMjHz?id=7VedNZwH11T63Xfom

https://h5.weishi.qq.com/weishi/feed/jlVMR?id=7VecpYwBp1T63WQus

https://h5.weishi.qq.com/weishi/feed/GDkPh?id=7VedNZwH11T63WOa6

https://h5.weishi.qq.com/weishi/feed/NquzX?id=7VedNZwGU1T63WGAA

https://h5.weishi.qq.com/weishi/feed/pgexV?id=7VecpYwBp1T63Wi6W

https://h5.weishi.qq.com/weishi/feed/LjPaD?id=7VedNZwH11T63Week

https://h5.weishi.qq.com/weishi/feed/rVGyi?id=7VedNZwGU1T63W5Si

https://h5.weishi.qq.com/weishi/feed/IEPIR?id=7VecpYwBp1T63VJqA

https://h5.weishi.qq.com/weishi/feed/mdOKW?id=7VedNZwH11T63VHI2

https://h5.weishi.qq.com/weishi/feed/SqBME?id=7VedNZwGU1T63VCCo

https://h5.weishi.qq.com/weishi/feed/FqHEK?id=7VedNZwH11T63Vgui

https://h5.weishi.qq.com/weishi/feed/qBHFv?id=7VecpYwBp1T63Vf2Q

https://h5.weishi.qq.com/weishi/feed/TJArj?id=7VedO3IQk1T63UNuo

https://h5.weishi.qq.com/weishi/feed/BlXCu?id=7VedOc78X1T63UGcK

https://h5.weishi.qq.com/weishi/feed/XcCtU?id=7VecpYwBh1T63UxIA

https://h5.weishi.qq.com/weishi/feed/NRjug?id=7VedOc78X1T63UfWk

https://h5.weishi.qq.com/weishi/feed/Sjbak?id=7VedO3IQk1T63Udeu

https://h5.weishi.qq.com/weishi/feed/KsFRY?id=7VecpYwBh1T63U8qw

https://h5.weishi.qq.com/weishi/feed/Fwiwq?id=7VedO3IQk1T63TzKo

https://h5.weishi.qq.com/weishi/feed/Eited?id=7VedO3IQk1T63TbO0

https://h5.weishi.qq.com/weishi/feed/lVTLI?id=7VedOc78X1T63T3Ss

https://h5.weishi.qq.com/weishi/feed/hMOoC?id=7VedO3IQk1T63SPwO

https://h5.weishi.qq.com/weishi/feed/NFchG?id=7VedOc78X1T63SxgQ

https://h5.weishi.qq.com/weishi/feed/ywHYq?id=7VecpYwBh1T63SvmA

https://h5.weishi.qq.com/weishi/feed/EBzqv?id=7VedO3IQk1T63ScMW

https://h5.weishi.qq.com/weishi/feed/dGlPh?id=7VecpYwBh1T63S060

https://h5.weishi.qq.com/weishi/feed/wvcCj?id=7VedOc78X1T63RYm6

https://h5.weishi.qq.com/weishi/feed/BJoNe?id=7VedO3IQk1T63RBQA

https://h5.weishi.qq.com/weishi/feed/YPalD?id=7VedOc78X1T63RzkO

https://h5.weishi.qq.com/weishi/feed/rvUeW?id=7VecpYwBh1T63Rtuu

https://h5.weishi.qq.com/weishi/feed/mQNyJ?id=7VedO3IQk1T63RdQ0

https://h5.weishi.qq.com/weishi/feed/pgIQy?id=7VedOc78X1T63R0Sk

https://h5.weishi.qq.com/weishi/feed/EynCS?id=7VecpYwBh1T63R0eW

https://h5.weishi.qq.com/weishi/feed/arjUf?id=7VedO3IQk1T63QQCy

https://h5.weishi.qq.com/weishi/feed/XoSYi?id=7VecpYwBh1T63QrmE

https://h5.weishi.qq.com/weishi/feed/ywOuT?id=7VedOc78X1T63QryW

https://h5.weishi.qq.com/weishi/feed/pmmej?id=7VedO3IQk1T63QpYm

https://h5.weishi.qq.com/weishi/feed/kcjij?id=7VedOc78X1T63Q56C

https://h5.weishi.qq.com/weishi/feed/juMXh?id=7VecpYwBh1T63PZmK

9、ADC使用的几种硬件电路

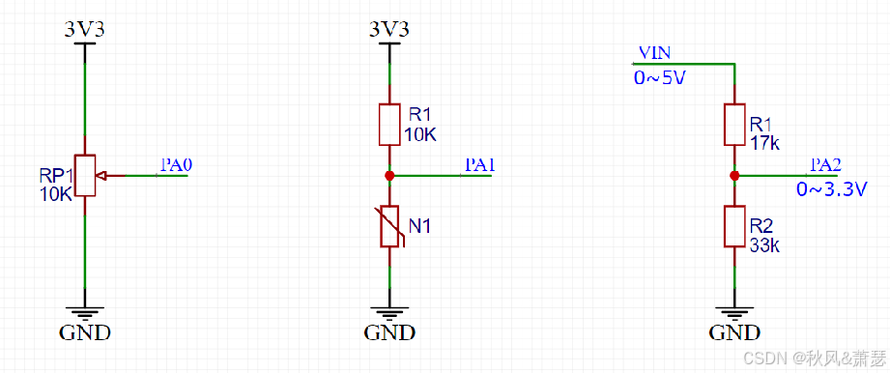

1、电位器产生可调电压的电路：一个电位器产生一个可调的电压，电位器的两个固定端，一端接3.3V，另一端接GND，中间的滑动端可输出一个0~3.3V可调的电压输出，滑动端接ADC的输入通道，向上滑动，电压增大，反之减小

2、传感器输出电压电路：N1可以是光敏电阻、热敏电阻、红外接收管、麦克风等，都可以等效为一个可变电阻，此时电阻值无法直接测量，可以通过和一个固定电阻串联分压，来得到一个反应电阻值电压的电路，传感器（N1）阻值变小时，下拉作用变强，输出端（PA1）电压就下降，传感器（N1）阻值变大时，下拉作用变弱，输出端（PA1）受上拉电阻的作用，电压就会升高，固定电阻（R1）一般可以选择和传感器阻值相近的电阻，这样可以得到一个位于中间电压区域比较好的输出，图2传感器和固定电阻的位置也可以交换，此时输出电压的极性相反，这就是这个分压方法来输出传感器阻值的电路。

3、电压转换电路：例如要测一个0-5V的VIN电压，但ADC只能接收0-3.3V的电压，可以使用如上的电压转换电路，使用电阻进行分压，R1+R2 = 50k，根据分压公式，中间端的电压=VIN / 50k x 33k，最后得到的电压范围就是0~3.3V，即可进入ADC转换。

————————————————

原文链接：https://blog.csdn.net/qq_62917398/article/details/142723951

ITPub博客

【stm32】ADC的介绍与使用

最新文章
