为了复用现有机箱PCIe插槽，定义了两种PCIe外接卡的高度：即全高（Standard height）111.15 mm (4.376 inches)和半高（half height）68.90 mm (2.731 inches)；两种PCIe外接卡的长度：全长（full length）312.00 mm (12.283 inches)，半长（half length）167.65 mm (6.600 inches)
据此，半高半长PCIe外接卡的尺寸为：高度小于68.90 mm且长度小于167.65 mm

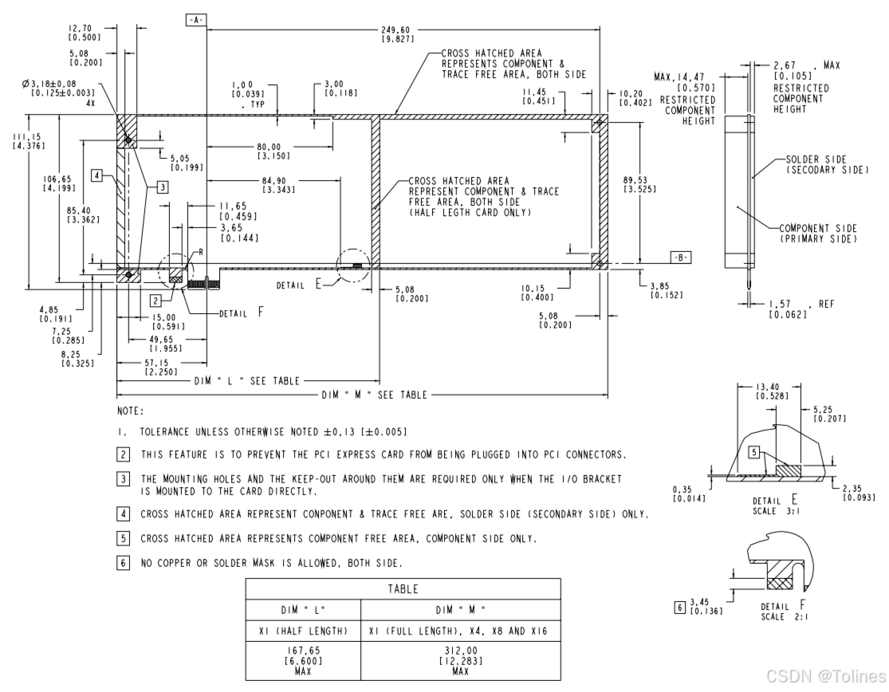

无挡板全高PCIe外接卡尺寸如下图所示：
无挡板半高半长PCIe外接卡尺寸如下图所示：

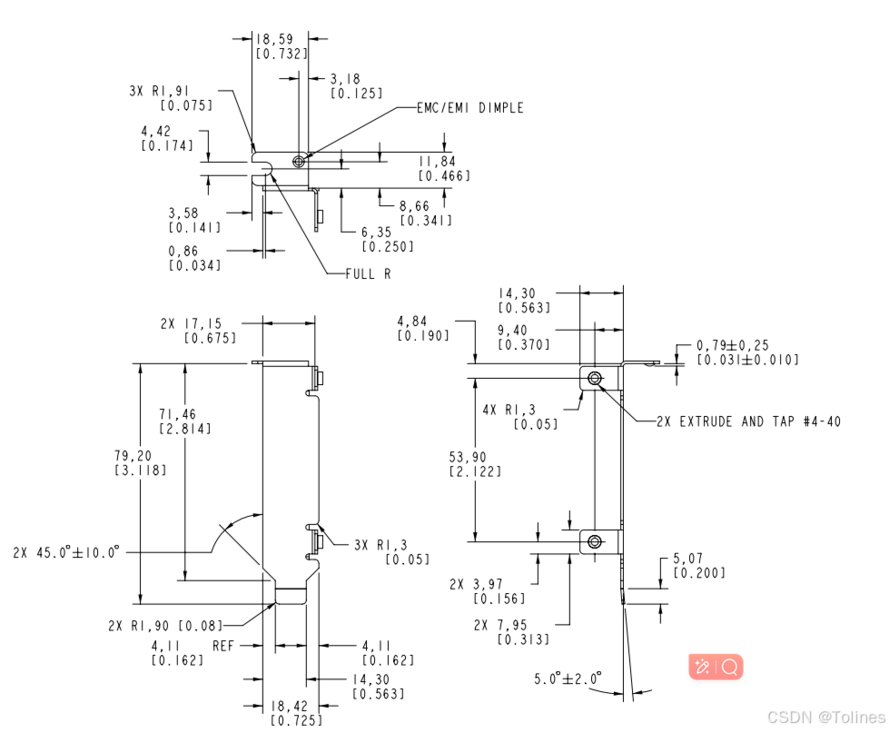

PCIe外接卡全高标准挡板如下图所示：
PCIe外接卡半高标准挡板如下图所示：

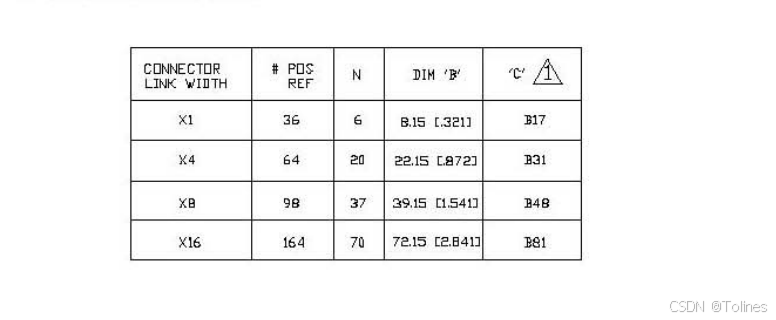

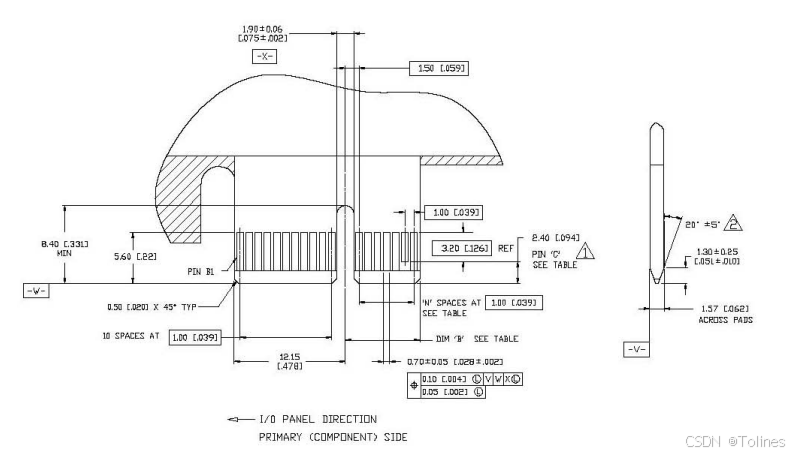

金手指尺寸如下图所示：
参考文档：《PCI Express® Card Electromechanical Specification Revision 2.0》
————————————————
