随着业务的蓬勃发展，各企业对数据处理的灵活性和可扩展性提出了更高的要求。在此背景下，JSON、XML 等半结构化数据凭借其较强的灵活性在众多企业得到广泛应用。然而，传统关系型数据库结构严格，难以应对半结构化数据的复杂性及多样性。 为有效存储及分析这些数据，Apache Doris 针对不同应用场景提供了 Array、Map、Struct、JSON、VARIANT半结构化数据存储分析解决方案。

本文我们将聚焦企业最普遍使用的 JSON 数据，分别介绍业界传统方案以及 Apache Doris 半结构化数据存储分析的三种方案，并通过图表直观展示这些方案的优势与不足。同时，结合具体应用场景，分享不同需求场景下的使用方式，帮助用户快速选择最合适的 JSON 数据存储及分析方案。

半结构化数据特点及挑战

业界通常将数据分为结构化数据、非结构化数据、半结构化数据这三大类型：

结构化数据：关系型数据库是一种典型的结构化数据存储方式，其核心特点是结构严格且固定。例如，一个包含五列数据的表，其数据类型可能是字符串（string）、整数（int）或日期（date）等。字段名和类型均是预先设定、不可轻易改变，具备读写性能出色的优势。
非结构化数据：非结构化数据指没有固定结构的数据，例如文本、音频和视频等，这类数据缺乏明显的结构特征。例如，进行文本检索时，需要查找特定的关键字或短语。 （Apache Doris 从 2.0 版本开始，提供了倒排索引等功能，可以实现对非结构化文本数据的高效检索，包括关键词检索、短语检索等。)
半结构化数据： 半结构化数据虽然拥有一定的结构，但不严格固定，具有很强的灵活性。比较典型的是 JSON 格式，可以便捷地增加新字段或删除不需要的字段，以适应数据交互和存储的需求。

Github 用户操作记录日志 GH Archive 是典型的半结构化 JSON 数据，通过下方示例 CreateEvent 和 PushEvent ，展示真实的数据。

CreateEvent

{



"id":
"37066529202",



"type":
"CreateEvent",



"actor": {



"id":
151583193,



"login":
"BlankTMing",



"display_login":
"BlankTMing",



"gravatar_id":
"",



"url":
"https://api.github.com/users/BlankTMing",



"avatar_url":
"https://avatars.githubusercontent.com/u/151583193?"


 },



"repo": {



"id":
780596894,



"name":
"BlankTMing/ManifestAutoUpdate-",



"url":
"https://api.github.com/repos/BlankTMing/ManifestAutoUpdate-"


 },



"payload": {



"ref":
"2715611_469785097560218038",



"ref_type":
"tag",



"master_branch":
"main",



"description":
null,



"pusher_type":
"user"


 },



"public":
true,



"created_at":
"2024-04-01T23:00:00Z"


}

PushEvent

{



"id":
"37066529220",



"type":
"PushEvent",



"actor": {



"id":
73488070,



"login":
"hafsa1319",



"display_login":
"hafsa1319",



"gravatar_id":
"",



"url":
"https://api.github.com/users/hafsa1319",



"avatar_url":
"https://avatars.githubusercontent.com/u/73488070?"


 },



"repo": {



"id":
746560097,



"name":
"hafsa1319/akademi_report",



"url":
"https://api.github.com/repos/hafsa1319/akademi_report"


 },



"payload": {



"repository_id":
746560097,



"push_id":
17799451996,



"size":
1,



"distinct_size":
1,



"ref":
"refs/heads/main",



"head":
"fc7a15d71539a3588f43e41f9034bfb4b4464358",



"before":
"e29be382e67485ff5a8a88264f9b3272b2366c3a",



"commits": [


     {



"sha":
"fc7a15d71539a3588f43e41f9034bfb4b4464358",



"author": {



"email":
"73488070+hafsa1319@users.noreply.github.com",



"name":
"hafsa1319"


       },



"message":
"Add or update home/hafsa-report/htdocs/report.hafsa.de/akademi/csv/telcHS2402.csv",



"distinct":
true,



"url":
"https://api.github.com/repos/hafsa1319/akademi_report/commits/fc7a15d71539a3588f43e41f9034bfb4b4464358"


     }


   ]


 },



"public":
true,



"created_at":
"2024-04-01T23:00:00Z"


}

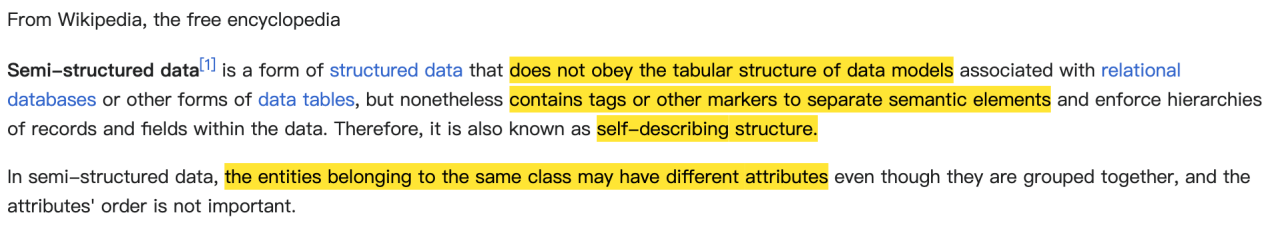

参考 Wikipedia 上的定义，结合实际业务落地的经验，半结构化数据具有以下特点：

不严格遵循结构化表模型 ：半结构化数据不严格遵循关系数据库中的表格结构，通常包含标签（tags）或其他形式的标记，以表明其语义或字段名。以上方 GH Archive 示例，"id", "type", "payload" 是标签或者字段名。
自描述结构但不固定： 半结构化数据具有一定自描述性，一般通过键值对（Key-Value Pairs）描述内部结构。这种结构并不固定，可能包含不同数量的字段或类型。以上方 Github Event 示例，PushEvent 的 payload 字段就比 CreateEvent 多了ref head commits 等字段。
通常有嵌套结构： 嵌套结构的复杂性较高，表现为一个结构体内部嵌套另一个结构体，甚至结构体或数组中再嵌套其他结构体或数组，形成多层次、复杂的数据结构。以上方 GH Archive 示例，CreateEvent 中 actor repo payload 有简单的嵌套子字段，而 PushEvent 的 payload 中 commits 字段则出现了数组嵌套结构体、结构体再嵌套结构体的复杂结构。

上述特点为半结构化数据的存储和分析带来很大的挑战，也是业界数据库要解决的主要问题：

如何支持灵活的 Schema ：半结构化数据具备较高的灵活性，字段随着业务发展而增加/减少，类型也可能变化，数据中的嵌套结构也让字段变的更加复杂，因此要求数据库能够支持灵活的 Schema。
如何高效存储 ：半结构化数据中包含大量重复的自描述内容，比如大量重复的字段名，通常是由机器产生。如果按原始数据存储，数据冗余存储带来的资源浪费非常高，因此要求数据库能够高效存储。
如何极速分析 ：半结构化数据通常为文本形式，直接对文本解析和分析虽然可行但性能较差。特别是在分组、聚合、过滤等操作时，要从大量的字段中分析其中的几个字段，将带来很多不必要的 IO 和解析开销。

接下来，我们就以 JSON 数据为例，了解业界为应对这些挑战的常见解决方案。

传统解决方案

01 通过 ETL 转为结构化数据

方案一是在 ETL 过程将半结构化数据转化为结构化数据，主要借助 ETL 工具 / 数据库导入过程中实现。比如在 Doris 中，可以借助导入的 JSON 字段映射功能，将数据映射到预设的表结构中。

该方案的优势是：转化为结构化形式后，可充分利用结构化数据处理的优势，提供较高的存储压缩率和出色的分析性能。

该方案的问题是：当上游数据源字段发生变化（如增加或删除字段）时，下游表结构也进行相应修改。如不修改表结构，新增的数据将无法完整写入。而修改过程非常繁琐，通常需要多个团队协作与配合，处理起来并不高效，且这种方式也丧失了半结构化数据的灵活性。

02 String 存储和 JSON 函数分析

方案二是将 JSON 数据转存到 String 字段中，String 支持存储任意文本数据，可解决 Schema 灵活性差的问题。当需要对这些 JSON 数据查询分析时，可使用专门的 JSON 函数提取所需字段，如可通过 json_extract 、 json_extract_int 、 json_extract_double 等函数解析并提取特定字段值。

该方案的问题是：每次查询都需要使用 JSON 函数解析和遍历整行 JSON 文本，效率低、分析性能差。此外，由于 JSON 文本以行为单位进行存储，其压缩效率不如列式存储高。

03 Elasticsearch Dynamic Mapping

方案三为 Elasticsearch 的 Dynamic Mapping ，该方案可自动识别新增 JSON 数据的字段名和类型，并将字段动态添加到 Elasticsearch Index Mapping （类似 Table Schema）中。

该方案的问题是：

字段类型一旦确定不可更改，若字段首次被写入为整型（int），后续则必须保持为整型；如果尝试写入非整型数据（如浮点型 float 或者字符串类型 string），Elasticsearch 将拒绝写入并可能丢弃这条数据，限制了数据类型随业务发展而演变的灵活性。
当写入数据包含大量字段时，Elasticsearch Mapping 会迅速膨胀，这是因为 Elasticsearch 会将每个字段展开，字段多的时候（比如超过 500）元数据压力增大，严重影响查询，而且 Mapping 只增不减，即便删除字段多的行也不能减少元数据。

基于 Apache Doris 的半结构化数据存储及分析方案

针对传统方案存在的问题，Apache Doris 结合不同场景下对半结构化数据存储和分析的需求，提供了三种解决方案，用户可以根据实际场景灵活选择。

01 Array Map Struct

Array 、 Map 、 Struct 数据类型支持 嵌套的固定 Schema ，常用于用户行为和画像分析、查询数据湖中 Parquet ORC 等格式数据的场景。

Array Map Struct 可以存储复杂结构数据，Array 存储相同类型的数组，Map 存储键值对（Key-Value ），Struct 存储 n 元组，它们之间可以相互嵌套。

优势：采用列式存储，可实现较高的压缩率，节省大量存储空间；因嵌套结构的字段和类型是预先定义且相对固定的，在写入和查询时不再需要动态推断数据的 Schema，执行效率较高。
不足：虽可以预先定义出复杂的嵌套结构，但是一旦定义后结构不能随着数据变化自适应。

02 JSON

JSON 数据类型支持 嵌套的不固定 Schema， 常用于点查和部分分析场景。

JSON 数据类型是二进制存储类型，具备 JSON String 的灵活性，任意合法的 JSON 数据均可进行存储，分析时通过 JSON 函数来提取对应字段。

优势：点查性能好，JSON 采用行存形式进存储，且 JSON 在写入过程中已完成 JSON 的解析，可从二进制中直接读取数据，查询效率至少比 JSON String 快 2 倍。
不足：JSON 存储压缩率低于列存，存储成本也相对较高。同时，因在查询时需要先读取整行 JSON 二进制数据、再读取需要分析的字段，读取效率不如行存高效。

03 VARIANT

VARIANT 数据类型支持 嵌套的不固定 Schema ，常用于 Log、 Trace、 IoT 等分析场景，业界类似的解决方案还有前文所述的 Elasticsearch Dynamic Mapping。

VARIANT 数据类型可以存储任何合法的 JSON，可自动从 JSON 中抽取字段并推断其类型，并将这些字段存储为 VARIANT 列的子列。这种列式存储方式使得 VARIANT 具备很好的分析性能，当进行聚合/过滤/排序等查询时，只需要读取 Variant 子列数据即可，不会产生额外的数据解析开销，查询性能可获得数量级的提升。

相比于 Elasticsearch Dynamic Mapping ，Doris VARIANT 的优势在于：

允许写入不同字段类型，数据文件内部使用最小公共类型存储，数据文件之间采用不同类型存储，互不影响。查询时，可以使用最小公共类型或者用户指定的类型查询。
可以将出现频次较低的字段合并为二进制 JSON 存储，以此避免字段过多引发子列和文件膨胀的问题，可以兼顾性能和数据结构的灵活性。

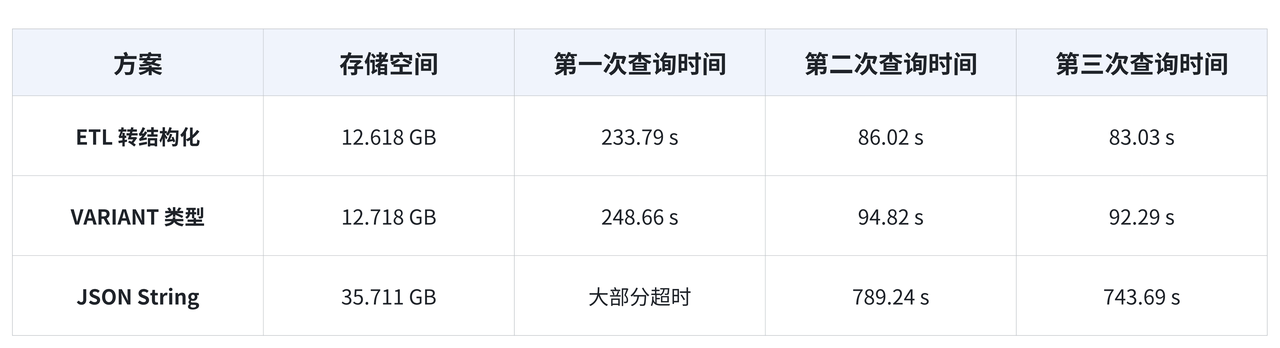

在基于 ClickBench 的测试数据集上，VARIANT 有很好的性能表现。

在存储方面，其性能与 ETL 转结构化方案相当，均有较低的存储占用；相较于 JSON String， 存储资源节省达65% 。
在查询方面，其性能与 ETL 转结构化方案相当，冷热查询性能差异在 10% 以内；相较于 JSON String 来说， 冷查询有 10 倍以上提升、热查询有 8.4 倍的提升 ，在用户实际的应用场景中，也验证了相似的结果。

方案对比

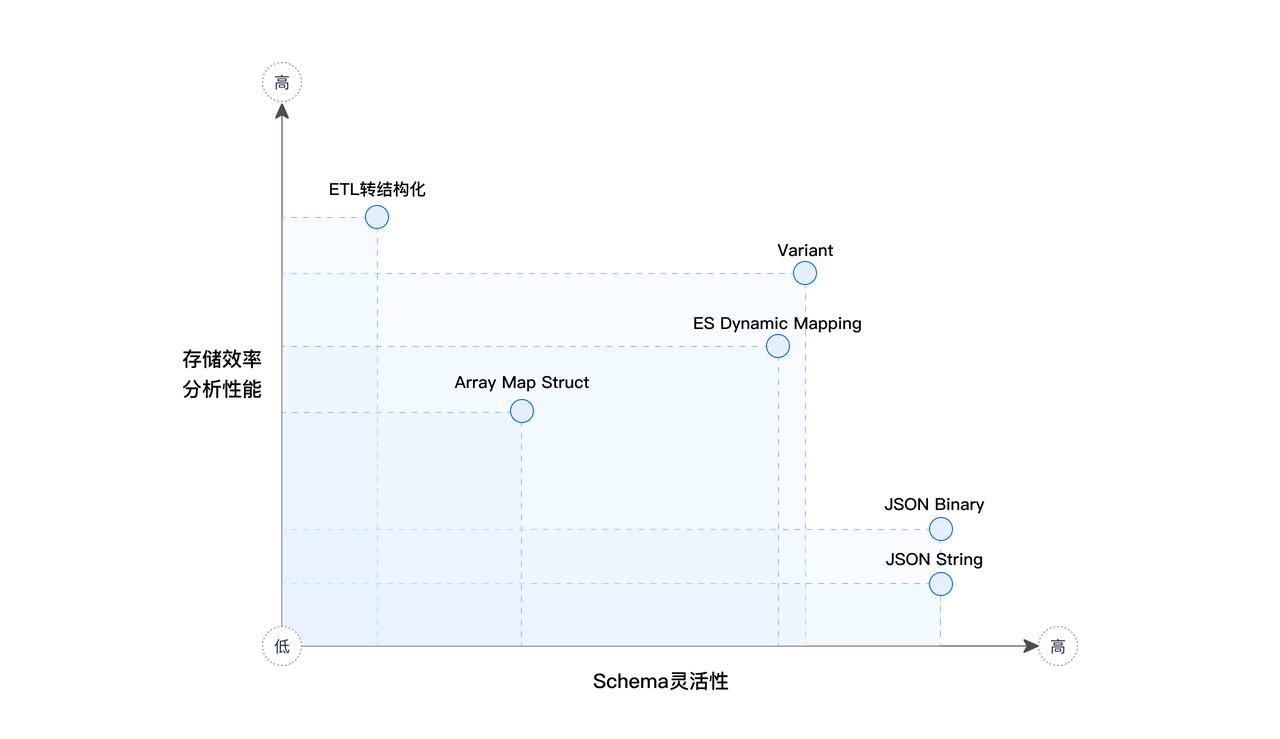

为直观比较各方案，我们通过图表来展示 ETL 转结构化、JSON String/Binary、Elasticsearch Dynamic Mapping 、Array Map Struct、JSON、VARIANT 等方案的特点，从 Schema 的灵活性、存储效率和分析性能等维度评估各方案的优势和局限性。 （横坐标轴为 Schema 灵活性、纵坐标轴为 存储效率 & 分析性能 ）


由上图可得出结论：

ETL 转结构化方案的的分析性能表现最佳，但 Schema 灵活性最差。
JSON String / Binary 的 Schema 灵活性最佳，但是其分析性能均比较低。
Doris VARIANT 和 Dynamic Mapping 在灵活性和性能方面表现均比较好，但整体而言 Doris VARIANT 更优，不仅是存储和分析性能强于 Dynamic Mapping，还体现在 VARIANT 能够很好解决字段类型固定和字段个数膨胀的痛点问题。
