一、背景

二、源码分析来源

三、腾讯Oceanus监控指标参考

四、Flink LatencyMarker实现思路

1、实现方案变迁

2、实现原理

3、节点间时钟偏移及准确性

五、Flink LatencyMarker实现源码

1、实现基础类及下发标记

2、多输出通道---随机下发标记

3、Metric展示

六、时延粒度Granularity说明

1、时延粒度--概念说明

2、三种时延跟踪策略及其源码定义

3、Single、Operator 、Subtask 时延策略在Web Metric中的体现

七、总结说明

一、背景

FLink Job 端到端延迟是一个重要的指标，用来衡量FLink任务的整体性能和响应延迟（大部分流式应用，要求低延迟特性)。

通过流处理引擎竞品对比，我们发现大部分流计算引擎产品，都在告警监控页面，集成了全链路时延指标展示（直方图）。

一些低延时的处理场景，例如用于登陆、用户下单规则检测，实时预测场景，需要一个可度量的Metric指标，来实时观测、监控集群全链路时延情况。

二、源码分析来源

1、本文的源码分析基于FLink社区ISSUE FLINK-3660，以及ISSUE对应的PR源码pull-2386，另外，个人也新增了实现源码的说明。

2、其PR源码中只涉及到了部分全链路时延实现代码，因此，我在文章中新增总结了：

Source到Sink处理Latency Marker源码
LatencyMarksEmitter 提交时延标记类
LatencyStats（时延直方图Metric实现）源码

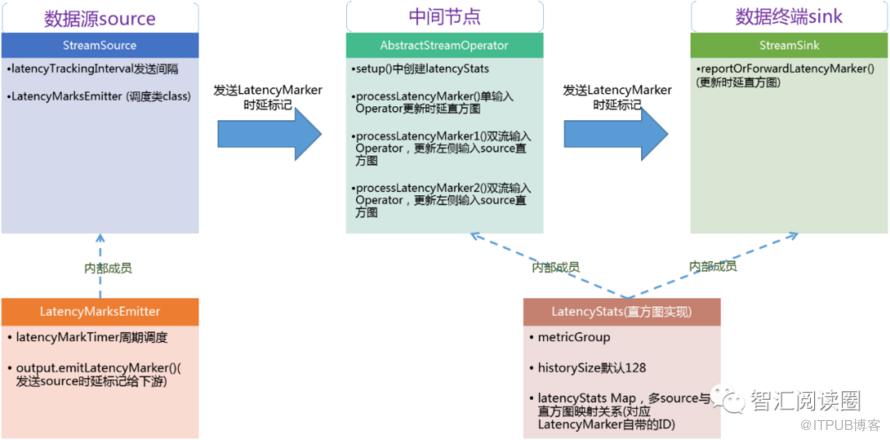

时延测量--整体架构图

三、腾讯Oceanus监控指标参考

四、Flink LatencyMarker实现思路

1、实现方案变迁

在webinterface中，加入流式job的端到端延迟是一个重要特性。因此，FLink社区最初的想法是在每个记录的source上附加一个摄取时间( ingestion -time)时间戳。

然而，这为不使用 monitor feature（监控功能）的用户，带来了额外开销(每个元素+每个元素上的System.currentTimeMilis()需要8个字节)。

因此，FLink社区最后决定，通过定期发送特殊事件来实现此功能，类似于通过拓扑发送水印watermark。

2、实现原理

这些特殊事件（LatencyMarker）在source上以可配置发送间隔，并由任务Task转发。Sink最后接收到LatencyMarks后，将比较LatencyMarker的时间戳与当前系统时间，以确定延迟。
LatencyMarker不会增加作业的延迟，但是LatencyMarker与常规记录类似，可以被delay阻塞（例如反压情况），因此LatencyMarker的延迟与Record延迟近似。
3、节点间时钟偏移及准确性

当前方案期望所有任务管理器TaskManager上的时钟是同步的。否则，测量的延迟也包括TaskManager时钟之间的偏移。
后续，我们可以尝试通过使用JobManager作为计时服务中心（central timing service）来缓解这个问题。taskmanager将定期查询JM的当前时间，以确定其时钟的偏移量。
 这个偏移量仍然包括TM和JM之间的网络延迟，但是仍然比较好的测量时延。

五、Flink LatencyMarker实现源码

本章节对应到pr源码pull-2386的实现，这里简要说明。

1、实现基础类及下发标记

Flink源码中，引入了一个新的

StreamElement，称为LatencyMarker。

与水印类似，LatencyMarker按配置的间隔从源发出。这个时间间隔的默认值是0毫秒，即不触发

(配置项在ExecutionConfig#

latencyTrackingInterval，

名称metrics.latency.interval)，例如可以配置成2000毫秒触发一次LatencyMarker发送。

LatencyMarker不能“多于”常规元素。这确保了测量的延迟接近于常规流元素的端到端延迟。

常规操作符Operator(不包括那些参与迭代的Operator)如果不是sink，就会转发延迟标记LatencyMarker。

2、多输出通道---随机下发标记

具有多个输出channel的Operator，随机选择一个channel通道，将LatencyMarker发送给它。这可以确保每个LatencyMarker标记在系统中只存在一次，并且重新分区步骤不会导致传输的LatencyMarker数量激增。

public class RecordWriterOutput{  @Override  public void emitLatencyMarker(LatencyMarker latencyMarker) {    serializationDelegate.setInstance(latencyMarker);
    try {      // 内部实现了随机选择通道      recordWriter.randomEmit(serializationDelegate);    }    catch (Exception e) {      throw new RuntimeException(e.getMessage(), e);    }  }}

上述RecordWriterOutput#emitLatencyMarker()会被StreamSource、AbstractStreamOperator调用，分别实现source和中间operator的延迟标记下发。

如果操作符Operator是Sink，它将维护每个已知source实例的最128LatencyMarker

信息。

3、Metric展示

每个已知source的最小/最大/平均值/p50/p95/p99时延，在sink的LatencyStats对象中，进行汇总(如果没有任何输出的Operator，就是是sink)。

本PR只涉及全链路延迟统计的实现，Flink已有一整套Metric显示体系，全链路时延Metric展示交给FLink框架本身)。

此外，目前还没有确保系统时钟同步的机制，因此如果硬件时钟不正确，则延迟测量将不准确。

六、时延粒度Granularity说明

1、时延粒度--概念说明

任意一个中间Operator或Sink，可以通过配置metrics.latency.granularity项，调整与Source间统计的粒度（Singe、Operator、Subtask）：

A、统计的时候，可以选择source源id、source源subtask index进行组合，调整统计粒度。
B、统计的时候，当前Operator及当前Operator subtask index总是参与粒度名称的生成，固定的。

2、三种时延跟踪策略及其源码定义

Single - 跟踪延迟，无需区分:源+源子任务(例如双流Join的两个source，这里都默认为一个数据源了)

    SINGLE {      String createUniqueHistogramName(LatencyMarker marker,       OperatorID operatorId, int operatorSubtaskIndex) {        // 只有自己的operatorId和operatorSubtaskIndex参与        // Metric名称生成        // LatencyMarker带有的id（源）不参与Metric名称生成        return String.valueOf(operatorId) + operatorSubtaskIndex;      }    }

Operator - 跟踪延迟，区分源，但不区分源的子任务；

    OPERATOR {      String createUniqueHistogramName(LatencyMarker marker,       OperatorID operatorId, int operatorSubtaskIndex) {      // LatencyMarker带有的id（源）中id参与计算        return String.valueOf(marker.getOperatorId()) +         operatorId + operatorSubtaskIndex;      }    }

Subtask - 跟踪延迟，区分源+源子任务

  SUBTASK {      String createUniqueHistogramName(LatencyMarker marker,       OperatorID operatorId, int operatorSubtaskIndex) {        return String.valueOf(marker.getOperatorId()) +         marker.getSubtaskIndex() + operatorId + operatorSubtaskIndex;      }    }

根据上述不同的名称key，将直方图对象放入Map中，Map定义：

Map<String, DescriptiveStatisticsHistogram> latencyStats = new HashMap<>()伪代码(创建直方图)：latencyHistogram = new DescriptiveStatisticsHistogram(this.historySize);this.latencyStats.put(uniqueName, latencyHistogram);
伪代码(更新直方图)：long now = System.currentTimeMillis();latencyHistogram.update(now - marker.getMarkedTime())

3、Single、Operator 、Subtask 时延策略在Web Metric中的体现

上述Single、Operator 、Subtask不同测试，生成的Metric名称和group就会产生变化，Web Metric中名称相应改变一个Subtask时延粒度的Metric路径：

Job<source_id><source_subtask_index><operator_id><operator_subtask_index> .latency

七、总结说明

1、LatencyMarker不参与window、MiniBatch的缓存计时，直接被中间Operator下发。

2、Metric路径:

TaskManagerJobMetricGroup/operator_id/operator_subtask_index/
latency（根据时延配置粒度Granularity，路径会有变化，参考本文第六章节）

3、每个中间Operator、以及Sink都会统计自己与Source节点的链路延迟，我们在监控页面，一般展示Source至Sink链路延迟。

4、延迟粒度细分到Task，可以用来排查哪台机器的Task时延偏高，进行对比和运维排查。

5、从实现原理来看，发送时延标记间隔配置大一些（例如20秒一次），一般不会影响系统处理业务数据的性能（所有的StreamSource Task都按间隔发送时延标记，中间节点有多个输出通道的，随机选择一个通道下发，不会复制多份数据出来）。
