1、什么是CEP

CEP的概念：

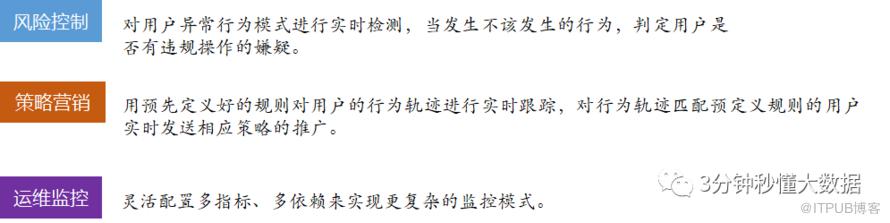

CEP的使用场景：

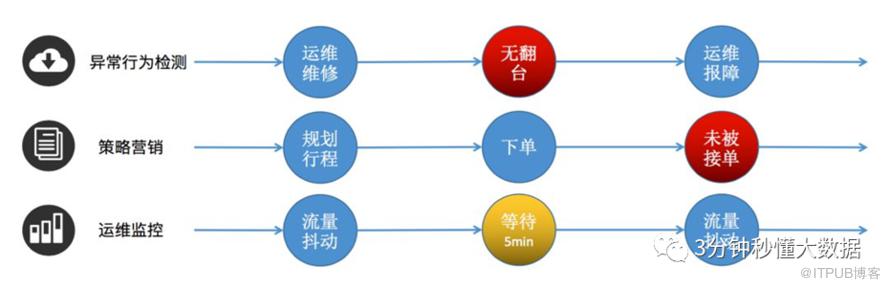

像用户异常检测：我们指定异常操作事件为要输出的结果流；策略营销：指定符合要求的事件为结果流；运维监控：指定一定范围的指标为结果流；银行卡盗刷：指定同一时刻在两个地方被刷两次为异常结果流。

2、Flink CEP Pattern API

在Flink CEP API中，主要通过Pattern 类来进行实现。CEP模式主要分为三种模式：

1、个体模式

            Ø单例模式：只接收一个事件

                               p 触发条件 (.where()/.or()/.until())

            Ø循环模式：可以接收一个或多个事件

                          p单例 +量词（在个体模式后追加量词，指定循环次数）

个体模式分为单例模式和循环模式：

单例模式只接收一个事件，主要通过(.where()/.or()/.until())等条件触发，使用规则如下：start为定义的变量。

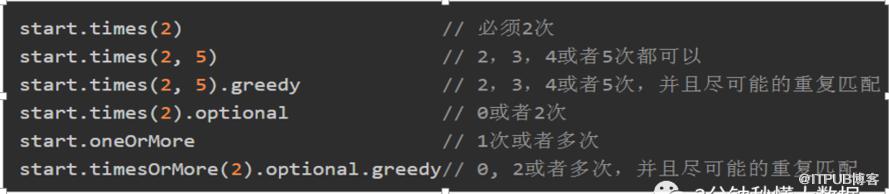

循环模式可以接收一个或多个事件，使用规则为 单例+量词，如下图所示：

2、组合模式（多个个体模式的组合）

Ø严格连续(next)

               Ø中间没有任何不匹配的事件

Ø宽松连续(followBy)

                 Ø忽略匹配的事件之间的不匹配的事件

Ø不确定的宽松连续(followByAny)

             Ø一个匹配的事件能够再次使用

组合模式主要分为三种使用规则：但是在使用组合模式之前，必须以初始模式开始，使用begin() 控制，如下图：

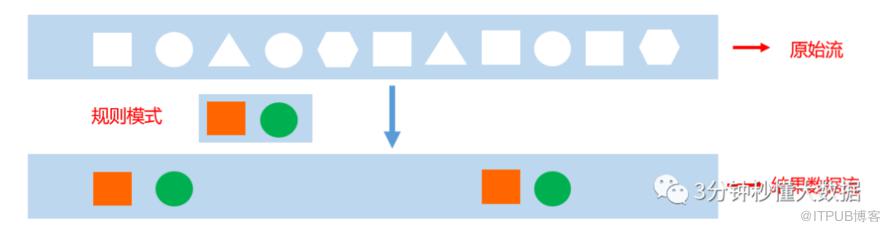

   （1）严格连续，通过next()方法控制，这句话是指用户定义的基本事件，如最上图中的方块，必须是连续都是方块，不能出圆圈。可以通过下图理解。

 （2）宽松连续，通过followBy()控制，中间可以有不匹配的事件

（3）不确定的宽松连续，通过followByAny()方法控制，表示一个匹配的事件可以多次被使用

组合模式还包含：“不希望出现某种连续关系”：

        .notNext()—— 不想让某个事件严格近邻前一个事件发生

        .notFollowedBy()——不想让某个事件在两个事件之间发生

 组合模式注意事项：

所有组合模式必须以.begin()开始；组合模式不能以.notFollowedBy()结束；"not"类型的模式不能被optional所修饰；此外，还可以为模式指定时间约束，用来要求在多长时间内匹配有效。

3、模式组

Ø一个组合模式作为条件嵌套在个体模式里pPattern(（ab）c)

3、Flink CEP 案例

为例帮助大家更好的理解CEP的API使用，接下里通过两个案例，对CEP的使用进行讲解。

（a）电商案例——条件创建订单之后15分钟之内一定要付款，否则取消订单

案例介绍：在电商系统当中，经常会发现有些订单下单之后没有支付，就会有一个倒计时的时间值，提示你在15分钟内完成支付，如果没有完成支付，那么该订单就会被取消，主要是因为拍下订单就会减库存，但是如果一直没有支付，那么就会造成库存没有了，后面购买的时候买不到。

在CEP概念介绍时，引入过一条链路：

Ø浏览商品—>加入购物车—>创建订单—>支付完成—>发货—>收货事件流形成的模式。

上述模式是标准的电商事件流，我们案例中定义的CEP规则是 创建订单—>支付完成 这两个环节，要求是，判断15分钟内是否付款，否则订单取消。

代码设计：

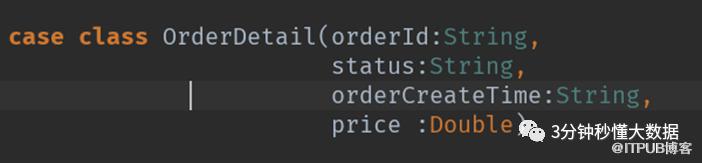

    Ø（1）定义实体类：订单编号，订单状态（1 创建订单，等待支付，2支付订单完成，3取消订单，申请退款，4已发货，5确认收货，已经完成）订单创建时间，订单金额

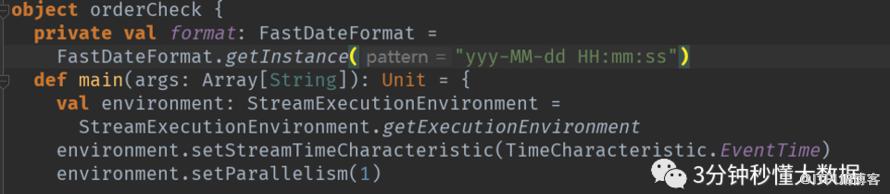

Ø（2）创建运行环境，设置流时间特性为事件时间，设置并行度

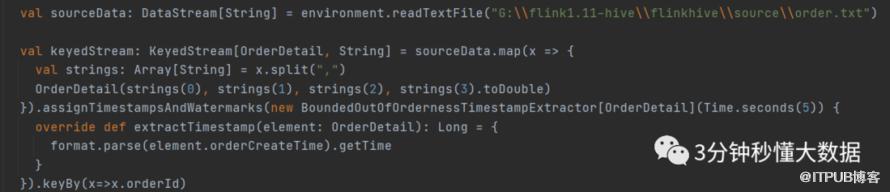

Ø（3）设置Source源

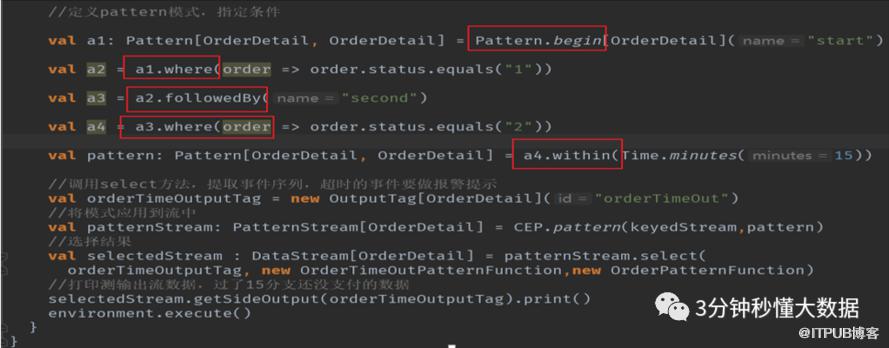

Ø（4）定义Pattern模式，指定条件

在Pattern模式中，我们使用到了个体模式，组合模式

•  首先，使用begin()方法以模式作为开始；

•  其次，由于创建的CEP规则是 创建订单—>支付完成 ，则在单例模式下，通过where条 件触发订单的状态已将处于 1 创建订单，等待支付状态

•  接着，通过宽松连续followBy()方法忽略15分钟内的产生的其他订单，所以使用宽松连续。

• 然后，通过where条件触发订单的状态是否已将处于 2 支付完成。

• 最后，通过within()方法判断第二次触发的订单是否在支付的15分钟内完成。

Ø（5）订单超时检测

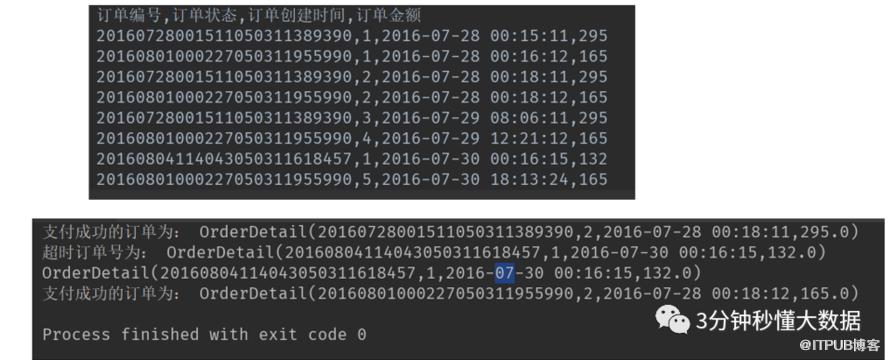

Ø（6）运行结果对比

查看最终的运行结果，可以得知201608041140.... 这个订单的状态为1，且没有其他状态，最终被系统判断为超时订单。

（b）系统登录案例——当2秒内出现两次登录失败（“fail”）时，输出异常报警信息

同样，根据上述信息，我们做以下代码设计：

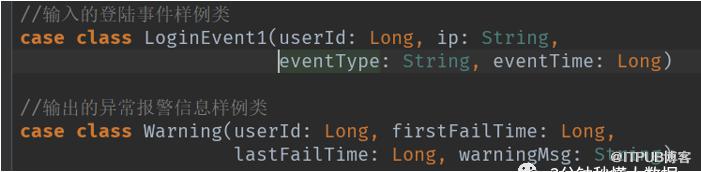

Ø（1）设置实体类：用户ID，登录IP，事件类型，事件时间

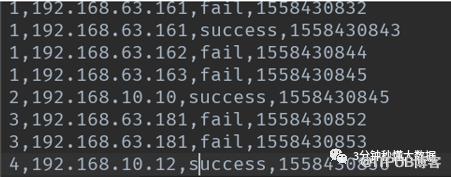

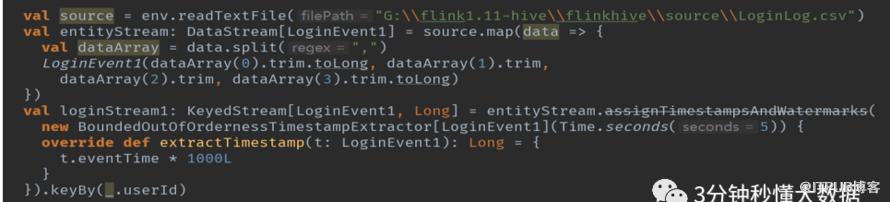

Ø（2）设置环境，指定source源，传入实体类

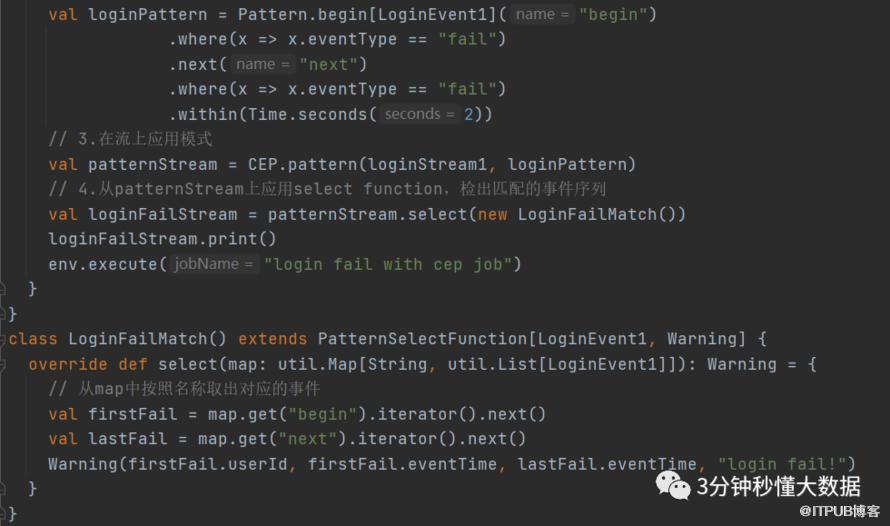

Ø（3）定义pattern匹配模式（规则），指定条件

begin: 第一次；where:  出现 fail；next： 紧接着第二次出现 fail；times: 出现一次 ；within:表示在2秒内。

Ø（4）结果对比

查看最终的运行结果，可以得知服务器编号为1，连续2秒在两个服务器登录，登录失败；服务器编号为3，连续2秒在一台服务器登录，登录失败！

以上就是CEP的讲解内容！觉得好的，点赞，在看，分享三连击，谢谢！！！
