今天我们来把玩一下这篇文章：Deformable Convolutional Networks。这篇文章已经是旧文章了。我也早就看了别人写的summary。包括win叔的，写的很好。孔子说，温故而知新，今晚我特意看了原论文，一千个读者有一千个哈姆雷特，横看成岭侧成峰，剑走偏锋，我们谈点不一样的。

在这里顺带说一句：首席跟我未从谋面，但我请教问题他一直温和回答，我也很喜欢他直率的性格，觉得人很nice，算作是一种小回应。

然后，谈点外围的话，这篇文章都是微软亚研院的实习生写的，河流只有入江海才能奔腾不息，微软亚研院我觉得是大家都可以去尝试join啊。

我看文章喜欢用一句话来概括paper。今天的这篇论文我想用两句话来讲。

第一句：形象来说，有一位设计师修建草坪时首先没有铺石头路，让人们自由踩踏草坪，时间久了形成了许多泥路，然后设计师顺着这些泥路铺石头路，人们很自然走石头路不踩踏青草了。

前面的是比喻说法，文章通俗的说法就是，图片中的物体形状本来就是千奇百怪，方框型的卷积核，即使卷积多次反卷积回去仍然是方框，不能真实表达物体的形状，如果卷积核的形状是可以变化的，这样卷积后反卷积回去就可以形成一个物体真实的多边形，更贴切的表达物体形状，从而可以更好的进行像素分割和物体检测。

之前我跟哥们一起做目标检测的时候，就有这样两个问题，一是标注的时候只能是矩形框，事实上矩形框内有很多背景像素，哥们觉得用圆形或者椭圆形来标注较合适。但是椭圆形需要表达的参数比较多，中心点，长半轴短半轴，学习起来也很麻烦。就此作罢。第二个问题是标注的时候同一个物体在不同图片中标注的时候，手误会导致表的框有大有小，就是大的框背景比较多，小的框可能框中满满的都是object，结果训练好模型测试的时候发现同一个物体出现了大小两个框。。。

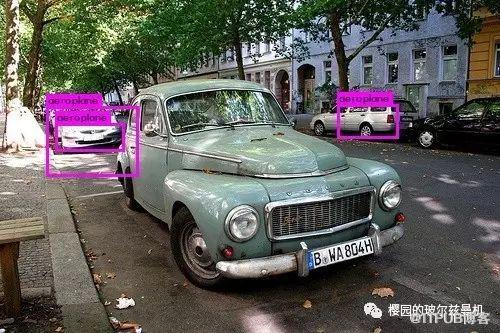

比如这张图片中左边出现一架大灰机两个框来预测（汽车而已）。

好了，一些外围的思考讲完了。我们来直捣黄龙。

一、这篇文章思想来源于空间可变的卷积网络。M. Jaderberg, K. Simonyan, A. Zisserman, and K. Kavukcuoglu. Spatialtransformer networks. In NIPS, 2015。不过他做的更好，可以在已有的cnn加点东西就实现端到端快速的训练。他的代码稍后会放出来。

二、文章提出了可变卷积和可变ROI采样。原理是一样的，就是在这些卷积或者ROI采样层上，添加了位移变量，这个变量根据数据的情况学习，偏移后，相当于卷积核每个方块可伸缩的变化，从而改变了感受野的范围，感受野成了一个多边形。

三、加的这个偏移量怎么学习训练的。这里来谈点公式。

公式一是正常的卷积计算公式，公式2是添加了偏移后的公式，然后对这个公式做线性插值变化就成了3,3的左边是原始图的位置，x(q)是卷积后的特征图，G就是需要学习的变换核。这样就可以求偏导进行梯度下降学习了。4就是这个需要学习的核的表示。

四、我们来解说图。

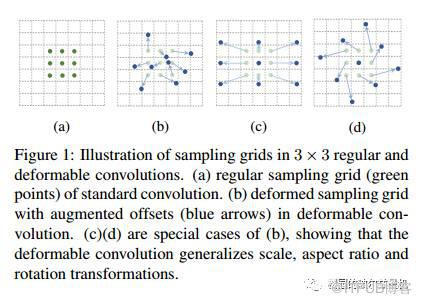

这张图说的是，规规矩矩的卷积核，加入偏移变量后，想怎么变就怎么变。具有更丰富的表达能力。

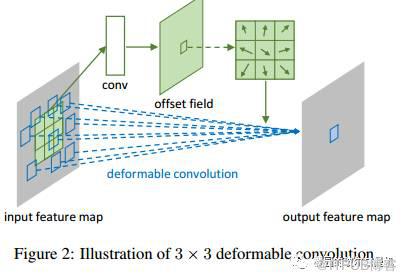

这个图的意思是，添加进的偏移变量加上2维的卷积变化，相当于三维变化了。一个可变形的卷积map反射回去是一些稀疏的小块了。

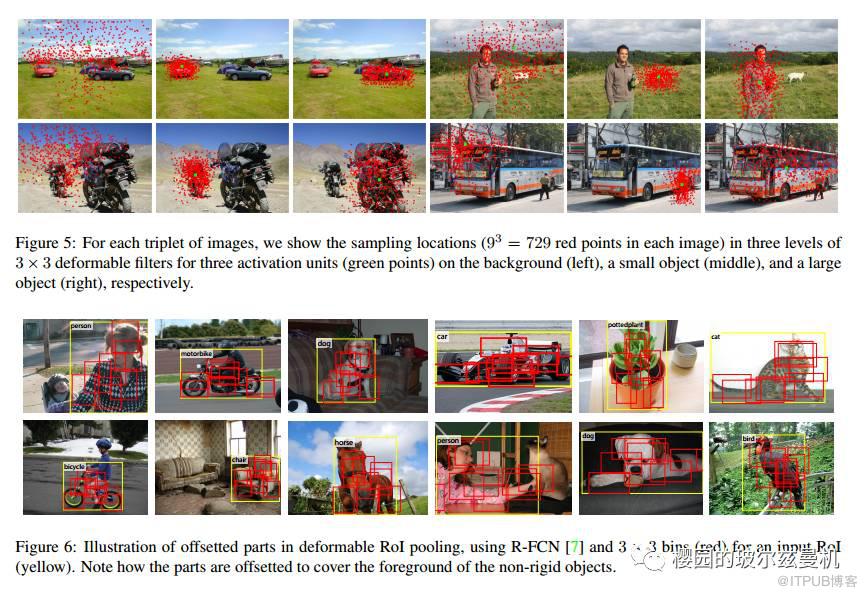

这个图上一张是可变卷积的。一些随机的稀疏红点，通过可变卷积核转换，可以表达小物体或大物体。

下一张是可变ROI采样的，可以在一个框中更细分的分出前景和背景，前景都用一些红框框出来了，这样可以解决我开头提到的问题。

五、文章用的网络叫做Aligned-Inception-ResNet，结合了Inception 和ResNet。应该很有趣。

最后，这篇文章有没有可以优化的地方。有。欢迎关注公众号，我们一起玩花招。
