1、需求

• 有一批特定用途（文末揭晓）的 IP 地址。
• 想通过地图形式可视化展示 IP 地址对应的经纬度坐标的分布。

2、方案探讨

• 第一步：IP 地址转经纬度坐标。

• 第二步：经纬度坐标借助可视化工具（如：echarts）渲染展示。

• Elasticsearch 支持 Geo-point、Geo-shape 数据类型。
• Kibana 支持 Coordinate Map（坐标图）、Region Map（区域地图）可视化地图展示。

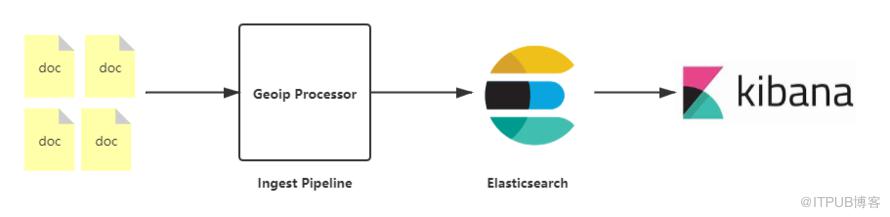

3、GeoIp processor 介绍

4、导入一条数据实战一把

4.1 步骤 1：创建预处理管道

PUT _ingest/pipeline/geoip_pipeline
{
  "description" : "Add geoip info",
  "processors" : [
    {
      "geoip" : {
        "field" : "ip"
      }
    }
  ]
}

4.2 步骤 2：创建索引

DELETE niu_20210215
PUT niu_20210215
{
  "settings": {
    "index.default_pipeline": "geoip_pipeline",
    "number_of_shards": 1,
    "number_of_replicas": 0
  },
  "mappings": {
    "properties": {
      "geoip": {
        "properties": {
          "location": {
            "type": "geo_point"
          }
        }
      },
      "ip":{
        "type":"keyword"
      }
    }
  }
}

• 灵活：用户只关心 bulk 批量写入数据。
• 零写入代码修改：甚至写入数据的代码一行都不需要改就可以。

4.3 步骤 3：写入一条数据

PUT niu_20210215/_doc/1
{
  "ip": "8.8.8.8"
}

{
  "niu_20210215" : {
    "mappings" : {
      "properties" : {
        "geoip" : {
          "properties" : {
            "city_name" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            },
            "continent_name" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            },
            "country_iso_code" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            },
            "location" : {
              "type" : "geo_point"
            },
            "region_iso_code" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            },
            "region_name" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            }
          }
        },
        "ip" : {
          "type" : "keyword"
        }
      }
    }
  }
}

 "_source" : {
  "geoip" : {
    "continent_name" : "North America",
    "country_iso_code" : "US",
    "location" : {
      "lon" : -97.822,
      "lat" : 37.751
    }
  },
  "ip" : "8.8.8.8"
}

• geoip.city_name：城市
• geoip.continent_name：大陆名称
• geoip.country_iso_code：国家编码
• geoip.location：经纬度坐标，必须是：geo_point 类型
• geoip.region_iso_code：地域编码
• geoip.region_name：地域名称

• 比如：所有的默认字符串类型改成：keyword 类型。

4.4 步骤 4：kibana 可视化展示

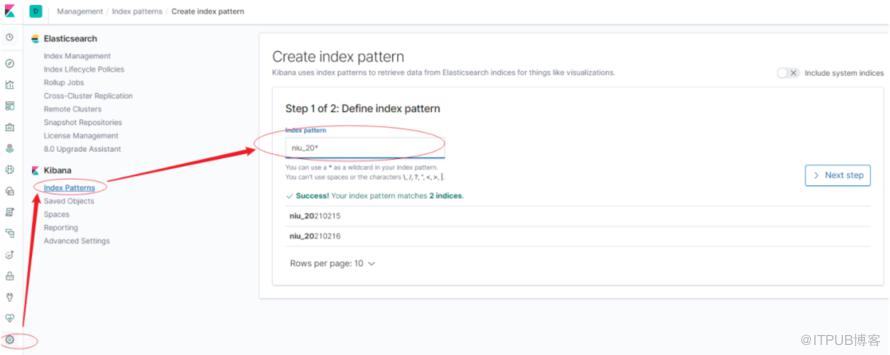

4.4.1 创建关联索引模板

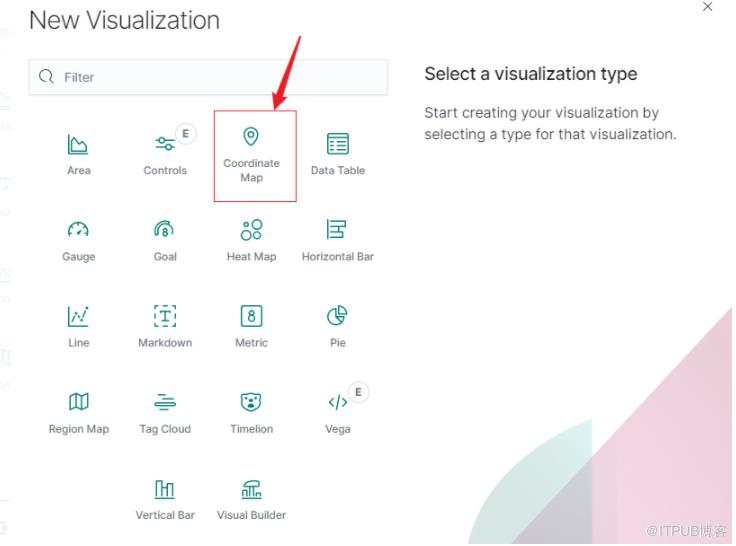

4.4.2  创建坐标图

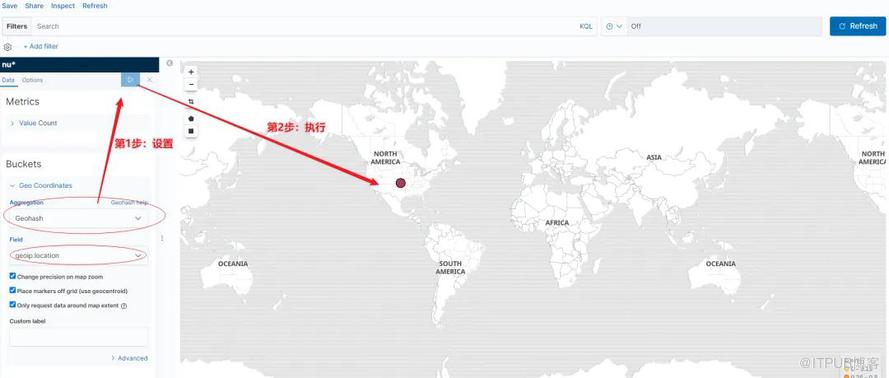

4.4.3  可视化基础设置，执行后，就能看到可视化结果。

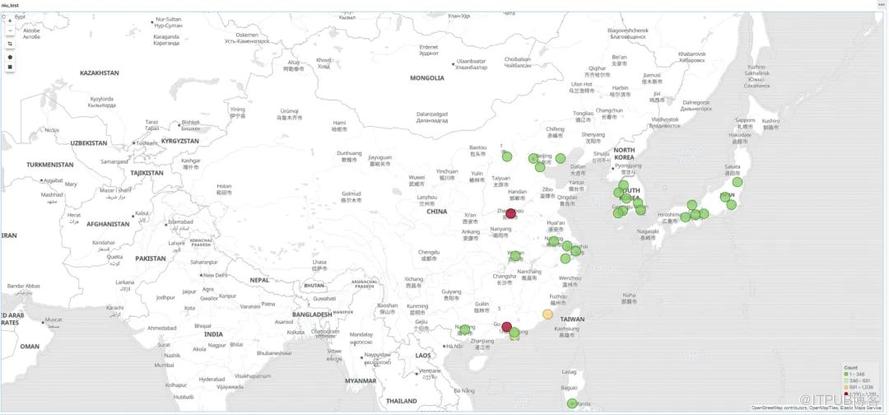

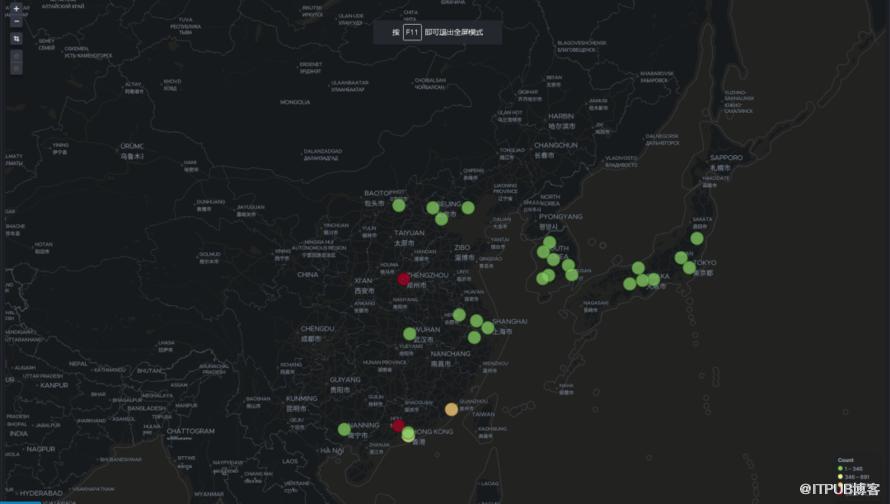

5、批量导入数据后可视化展示

• 因为全局设置了 default_pipeline，写入数据不需要做任何特殊处理了。

6、小结

• 基础方案大家都能想到，有没有更简单的、更快捷的方式呢？是需要我们考虑的。
• 本文抛砖引玉，Kibana 新版本的可视化功能更强大，需要学习的点还有很多......
