共享集群主备复制的必要性

YashanDB共享集群本身提供高可用能力，可以有效解决服务器宕机、进程崩溃等节点级的故障问题。YashanDB V23.4 LTS版本针对存储层故障、所有实例不可用问题进一步优化集群高可用能力，增强共享集群主备复制能力。

集群主备复制通过发送redo进行数据同步，主库与备库的存储层相对独立。当主库存储层发生故障，可以将业务转移到备库，从而保障数据级的高可用性。因此主备复制机制不仅能有效应对存储层故障，还可以实现跨地域的数据冗余，满足异地备份的合规性要求。

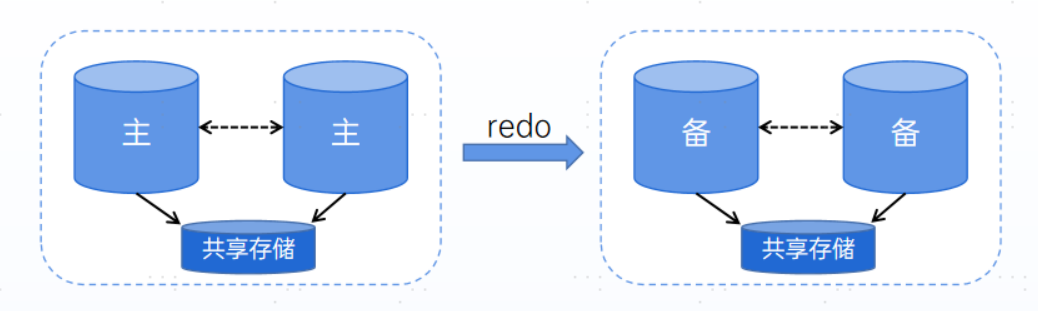

图1  YashanDB共享集群主备部署示意图

共享集群主备复制的挑战

共享集群的主备复制逻辑要比单机更复杂，主要有以下几个方面的挑战：

• 性能影响： 共享集群的每个实例会维护独立的redo文件，集群主库要发送多个实例的redo。同步模式下，一个事务提交时，可能要等待多个实例的redo被同时接收，并回复ACK。相比单机主备，对同步模式下主库性能影响较大。

• redo接收不对齐： 主库多个实例独立发送redo给备库，备库接收速度有先有后。在某一瞬间，一个实例的redo发送快，另一个实例的redo发送慢，存在不对齐的问题。这种不对齐现象会影响事务提交以及备库回放逻辑。

• 数据一致性： 备集群除了需要保证回放实例的查询瞬时一致性，还要考虑其他实例的查询一致性。这就需要备集群回放redo时，做好实例间事务信息和SCN的同步。

• 实例间故障处理： 主集群的某个实例故障后，故障实例可能有一些redo还没发送给备库，此时需要其他实例托管故障实例的redo发送；同样的，备集群的接收redo实例故障后，也需要其他实例接管。

共享集群主备架构

YashanDB共享集群主备复制原理的架构图如下图所示，左边是主集群，右边是备集群。主备集群内部都是2个实例，主集群的2个实例支持读写业务，备集群的2个实例支持只读业务。

图2 共享集群主备复制架构图

在主集群中，每个实例都会启动发送线程，发送自己的redo日志；而在备集群中，只有一个实例会接收所有主集群实例的redo，并进行回放。备集群的其他实例不参与接收和回放redo日志，但是其余的模块与master实例一样，包括DC、GRC、Data Buffer等，因此备集群的其他实例也支持查询操作。

YashanDB V23.4 LTS版本做了性能优化。主集群和备集群都有日志缓存（log cache），主实例在执行redo刷盘时，会将日志写入日志缓存，发送线程可以直接从缓存中读取待发送的日志。备实例接收redo后先放到备库的日志缓存里，回放线程不需要从redo文件里读取日志，减少了读取IO操作，提高了整体的性能。

共享集群主备部署模式

YashanDB共享集群的主备复制支持一主多备部署，最多支持32个备集群。与单机主备复制一样，可以设置三种保护模式（最大保护、最大可用、最大性能），并且每个备集群都可以设置为同步备或异步备。

YashanDB V23.4 LTS版本中实现基于主备集群的“两地三中心”能力升级，支持生产中心主备集群部署。如图3所示，这是一个两地三中心部署模式，主集群是最大保护或者最大可用模式，同城部署一个同步备集群，保证数据不丢失（RPO=0），异地容灾中心部署一个异步备集群，不影响主集群性能。

图3 两地三中心部署示意图

此外，主备集群实例个数可以不对等。在部署时，主集群的实例个数可以比备集群实例个数多，从而减少部署成本。当备集群部署为单实例时，还可以直接使用本地磁盘替换共享存储，进一步减少部署成本。如图3，同城的备集群是2实例部署，而异地容灾中心为单实例部署，并且使用了本地磁盘。

共享集群redo同步一致性

与单机主备不同的是，主集群进行发送redo是多个实例同时发送给备集群，但备集群接收不同实例的redo的进度不一样。

如图4所示，在某一瞬间，可能实例1的redo发送更快，比实例2发送的多，即存在备集群的redo接收不对齐的问题，该问题会导致事务同步和回放逻辑更为复杂。

图4 redo接收对齐示意图

YashanDB共享集群在对页面进行跨实例修改时，会在redo中记录依赖关联信息。当备集群接收到redo日志时，会根据实例间的依赖性对redo日志进行对齐，以保证跨实例修改的页面redo是按照依赖顺序被正确接收的，从而保证主备集群最大保护模式下不丢失事务。如图4所示，V1、V2、V3是对同一个页面进行更改的3个redo日志，很明显该页面为跨实例修改页面，备集群在接收这类redo日志的时会进行依赖性对齐，等所有相关redo被接收后，将统一向主库发送ACK确认。

备集群在回放redo时，首先根据LSN（日志序列号）对所有实例的redo日志进行归并排序，然后放到一条回放队列里去回放，以此保证回放的顺序一致性。

备实例只读一致性

对于备集群来说，要想所有实例支持只读，并且满足一致性查询，需要注意3个要点：

• 回放瞬时一致性。备集群支持基于session的多线程并行回放，回放时模拟主库session执行顺序，事务瞬时一致性不会被破坏。

• 实例间SCN同步。备集群的SCN同步与主集群有所不同，备集群只有master实例回放redo日志，所以需要master实例给其他实例同步SCN。

• 事务可见性。备集群的master回放完事务提交的redo后，该事务处于PENDING状态。一直到该事务对应的提交SCN同步给所有实例后，该事务状态将变为COMMITTED。

图5 备集群内核组件示意图

YashanDB通过以上3个要点实现备集群支持多实例可读。如图5所示，由master实例维护事务状态，并同步事务信息给其他实例，其他备实例不产生脏页、不需要执行checkpoint。

主备故障切换

YashanDB支持Switchover和Failover两种主备切换模式。

Switchover表示主备集群角色互换，是计划内的切换。在备集群下发Switchover命令之后，主集群会断开所有session，进行降备，然后备集群升为主库。备集群升为主库的过程中，备集群上已经存在的session不需要断连，可以继续提供业务。

Failover发生在主集群所有实例故障之后，此时备集群升为主库接管业务。YashanDB的客户端支持TAF（透明故障转移），当备集群升主后，旧主集群上面的session能自动转移到新主集群上。因为采用了多线程并行回放，备集群回放redo的速度跟得上主集群redo产生的速度，不会积攒太多未回放的redo，因此Failover的RTO也很小。

图6 备集群Failover示意图

YashanDB共享集群主备性能实测

YashanDB的主备集群具有极小的RTO，为共享集群容灾提供了高可靠的解决方案。如下图所示，在一主两备、主集群两实例情况下，使用TPCC测试模型保持40W tpmC的压力测试10分钟。可以看到当kill主集群的所有实例并对2个备集群都下发Failover命令，此时测试结果为同步备的RTO为5.5s，RPO为0，异步备的RTO为12.8s，RPO为60ms。
