Redis—听说你速度跟甲斗一样快？——cluster

原创 数据库开发技术 作者：咸鱼运维杂谈 时间：2022-08-26 15:04:00 0 删除 编辑

我们紧接上文，现在你使用了哨兵机制架构，业务的性能又上升了一个新的高度




你的Redis从最简单的只有一台实例，经过数据持久化机制、主从复制架构，再到哨兵架构，其性能和稳定性都越来越高，就算节点发生故障，也不用担心了


基于哨兵架构，你的Redis基本上可以稳定运行很长一段时间了，随着时间的发展，你的业务流量迎来了爆炸式的增长，此时你的架构还能够承担这么大的流量吗？


我们思考一下：


  • Redis节点故障宕机，我们有哨兵+slave，可以实现主从自动切换

  • 大量读请求，我们有多个slave节点来分担压力，就算不够我们还可以增加多台slave

  • 大量写请求，由于只有一台msater，而且只有master才能够提供写服务，所以master容易出现写性能瓶颈


问题出现了，当有大量的写请求时，你的架构只有一个msater能够提供服务，很有可能无法承担那么大的写流量


要想完美的解决这个问题，Redis第三个架构随之而来——分片集群（cluster）



cluster


Redis3.0之后添加了cluster模式，这下再也不是一台 redis 服务器提供写服务了



Cluster 将写操作分摊到了多个节点上，提高了写的并发能力，实现了 Redis 的分布式存储


cluster特点


01
cluster特点


高性能可拓展：可支持拓展到1000个节点，多个节点之间数据分片，采用异步复制模式完成主从同步，无代理方式完成重定向


可用性：具有自我故障检测、故障转移的特点


redis cluster集群是为了降低主节点的压力，主主节点之间是不存在同步关系的，各主从之间的数据存在同步关系。有多少主节点，就会把16384个哈希槽（hash slot）平均分配到这些主节点上


当往redis里写入数据时，会根据哈希算法（CRC16(KEY)%16384）算出这个数的哈希槽来决定它放到哪一个主节点上，然后这个主节点的从节点去自动同步。在客户端随便连接一个主节点即可，主节点之间会进行内部跳转。当取对应数据时，各节点之间会自动跳转到所取数据所在的主节点上


多主多从，去中心化：从节点作为备用，复制主节点数据，不提供服务


cluster节点之间是如何进行通信的？



Redis集群中，节点之间通过建立TCP连接，使用gossip协议来传播集群的信息（节点通信端口=服务端口+10000）


所谓gossip协议，指的是一种消息传播的机制，类似人们传递八卦消息似的，一传十，十传百，直至所有人都知道这条八卦内容。


Redis集群中各节点之间传递消息就是基于gossip协议，最终实现所有节点都会知道整个集群完整的信息


01
gossip协议4种常用的消息类型


MEET：当需要向集群中加入新节点时，需要集群中的某个节点发送MEET消息到新节点，通知新节点加入集群。新节点收到MEET消息后，会回复PONG命令给发送者（redis5.0后 用add-node命令来添加节点）


PING：集群内每个节点每秒会向其他节点发送PING消息，用来检测其他节点是否正常工作，并交换彼此的状态信息。PING消息中会包括自身节点的状态数据和其他部分节点的状态数据


PONG：当接收到PING消息和MEET消息时，会向发送发回复PONG消息，PONG消息中包括自身节点的状态数据。节点也可以通过广播的方式发送自身的PONG消息来通知整个集群对自身状态的更新


FAIL：当一个节点判定另一个节点下线时，会向集群内广播一个FAIL消息，其他节点接收到FAIL消息之后，把对应节点更新为下线状态


cluster是如何实现数据分片的


我们前面说到，Cluster模式实现了写请求的并发操作——即不仅仅只有一台master提供写服务，而是多台master提供写服务


那么问题来了，我往Redis集群写入数据时，我怎么数据写到了哪台 Redis master上呢？


在 cluster 中，规定了数据和 Redis 实例的映射规则——哈希槽（Hash slot），一个cluster共有16384个哈希槽（2^14），这些哈希槽类似于数据分区，cluster中的每个master被平均分配了一个 slot 段，对应着0-16384，Slot不能重复也不能缺失，否则会导致对象重复存储或无法存储


当用户想要对 key 执行操作时（读或者写），master首先会对 key 执行计算，得出该 key 所对应的槽位，然后再从哈希槽与节点的映射关系中找到负责该槽位的master


如果在自身，就直接处理；如果在其他master上，就通过重定向告知用户连接到正确的master去处理


master之间也相互监听，一旦有master退出或者加入，会进行数据迁移


例如Node1如果掉线了，0- 3276这些Slot将会平均分摊到Node2和Node3上,由于Node2和Node3本身维护的Slot还会在自己身上不会被重新分配，所以迁移过程中不会影响到3277-16384 Slot段的使用


客户端如何定位数据在哪个节点上？


通过哈希槽，就实现了数据到哈希槽，哈希槽再到实例的分配


但客户端如何知道要访问的数据在哪个实例上呢？


一般来说，客户端和集群实例建立连接后，实例就会把哈希槽的分配信息发给客户端。但是，在集群刚刚创建的时候，每个实例只知道自己被分配了哪些哈希槽，是不知道其他实例拥有的哈希槽信息的


那么实例之间怎么通信呢？


Redis 实例会把自己的哈希槽信息发给和它相连接的其它实例，来完成哈希槽分配信息的扩散。当实例之间相互连接后，每个实例就有所有哈希槽的映射关系了


客户端给相应的节点发送请求的时候，接收请求的节点会计算出命令要处理的键属于哪个槽，并检查这个槽是否指派给了自己


如果键所在的槽刚好指派给了当前节点，那么节点会直接执行这个命令；如果没有指派给当前节点，那么节点会向客户端返回一个 MOVED 错误，然后重定向（redirect）到正确的节点，并再次发送之前待执行的命令


节点通过以下算法来算出 key 属于哪个槽


crc16(key,keylen) & 0x3FFF;#crc16：用于计算 key 的 CRC-16 校验和#0x3FFF：换算成 10 进制是 16383#& 0x3FFF：用于计算出一个介于 0~16383 之间的整数作为 key 的槽号。


查看key属于哪个槽

CLUSTER KEYSLOT <KEY>


比如：MOVED 10086 127.0.0.1:7002 表示，客户端请求的键值对所在的哈希槽 10086，实际是在 127.0.0.1:7002 这个实例上。
通过返回的 MOVED 命令，就相当于把哈希槽所在的新实例的信息告诉给客户端了。
这样一来，客户端就可以直接和 7002 连接，并发送操作请求了。
同时，客户端还会更新本地缓存，将该槽与 Redis 实例对应关系更新正确


当对集群中的实例扩容或缩容时，Redis 需要重新分配哈希槽


为了让哈希槽能够平均分配以此实现负载均衡，Redis 需要把哈希槽重新分配，而且分配过程中实例不用下线


但这样有可能会导致客户端进行读操作时，读到的键值对正好属于被迁移槽，并且被迁移槽的一部分键值对还在源实例中，另一部分键值对已经成功迁移到新实例

Redis是如何解决的呢？


首先在源实例中去找相关的 key ，如果对应的 key 还没开始迁移就直接返回


如果 key 不在源实例中，就会返回一个 ASK 错误给客户端，让客户端重定向到新实例处，然后再执行命令


我们发现 ASK 错误和 MOVED 错误都会导致客户端重定向，那他们之间有什么区别呢？


01
ASK和MOVED的区别


MOVED 错误表示客户端请求的 key 不在当前实例的槽位上，客户端需要重定向到 MOVED 错误指向的实例


而 ASK 错误只是两个节点迁移槽过程中的一种临时措施，客户端请求的 key 正在迁移而且迁移到新实例上去时，就会返回一个 ASK 错误，客户端就会将请求的 key 重定向到 ASK 错误指向的新实例上


如果客户端再次请求相同的 key，它还是会向原来负责该槽位的实例发送请求


ASK 命令只是让客户端给新实例发送一起请求，不像 MOVED命令一样会更改本地缓存的哈希槽分配信息，让后续所有请求都发往新实例


cluster是如何实现高可用的


cluster实现高可用有两个过程：故障检测、故障转移


01
故障检测

集群中每个节点会定期向集群中的其他节点发送 ping 消息（基于 gossip 协议），以此判断对方是否在线


如果收到了 ping 消息的节点没有在规定时间内返回 pong 消息，那么发送 ping 消息的节点将该节点标记为疑似下线（possible fail，PFAIL）


如果集群中超过半数以上的master都将该节点 x 标记为疑似下线，则就会将这个节点 x 标记为下线（FAIL），并广播这条消息



02
故障转移

我们知道在 cluster 集群中提供服务的是 master，slave是负责同步 master 的数据的


当 slave 发现自己的 master 下线后，就会开始进行故障转移


首先在下线 master 下的所有 slave 中选出一个新的 master


被选中的 slave 会执行SLAVEOF no one命令，成为新的 master


新 master 会撤销对旧 master 的哈希槽，并将这些槽位分配给自己


接着向集群广播一条 pong 消息，告诉其他节点自己成为了 新master，然后对外提供服务


命令相关


客户端命令
#集群相关redis-cli -c -p 7001 cluster info ：打印所有集群的信息redis-cli -c -p 7001 cluster nodes ：列出集群当前已知的所有节点（ node），以及这些节点的相关信息
#节点相关redis-cli -c -p 7001 cluster meet <ip> <port> ：将节点添加到集群当中，让它成为集群的一份子（随机分配角色。）
redis-cli -c -p 7001 cluster forget <node_id> ：从集群中移除 node_id 指定的节点
redis-cli -c -p 7001 cluster replicate <master_node_id> ：可以让接受命令的节点成为node_id所指定的从节点，并开始对主节点进行复制
redis-cli -c -p 7001 cluster saveconfig ：将节点的配置文件保存到硬盘里面
#哈希槽相关redis-cli -c -p 7001 cluster addslots <slot> [slot ...] ：将一个或多个槽（slot）指派（ assign）给当前节点
redis-cli -c -p 7001 cluster delslots <slot> [slot ...] ：移除一个或多个槽对当前节点的指派。
redis-cli -c -p 7001 cluster flushslots ：移除指派给当前节点的所有槽，让当前节点变成一个没有指派任何槽的节点。
redis-cli -c -p 7001 cluster setslot <slot> node <node_id> ：将槽 slot 指派给 node_id 指定的节点，如果槽已经指派给另一个节点，那么先让另一个节点删除该槽，然后再进行指派
redis-cli -c -p 7001 cluster setslot <slot> migrating <node_id> ：将本节点的槽 slot 迁移到 node_id 指定的节点中
redis-cli -c -p 7001 cluster setslot <slot> importing <node_id> ：从 node_id 指定的节点中导入槽 slot 到本节点
redis-cli -c -p 7001 cluster setslot <slot> stable ：取消对槽 slot 的导入（ import）或者迁移（ migrate）
#key相关redis-cli -c -p 7001 cluster keyslot <key> ：计算键 key 应该被放置在哪个槽上
redis-cli -c -p 7001 cluster countkeysinslot <slot> ：返回槽 slot 目前包含的键值对数量
redis-cli -c -p 7001 cluster getkeysinslot <slot> <count> ：返回 count 个 slot 槽中的键


集群相关

#帮助文档redis-cli --cluster help
#集群相关redis-cli --cluster create --cluster-replicas 1 <host：port>创建集群
#添加主节点redis-cli  --cluster add-node <新主节点host：port>  <集群任意节点host:port>
#添加从节点redis-cli  --cluster add-node --slave <从节点host：port>  <主节点host:port> --cluster-slave
#重新分配slotredis-cli --cluster reshard <节点host：port>
#平衡新增节点的slotredis-cli --cluster rebalance --cluster-use-empty-masters
#查看集群情况redis-cli  --cluster check <节点host：port>
#移除节点（在删除的时候，需要保证节点的hash槽是空的，如果不是空的，需要把hash槽移走）redis-cli  --cluster del-node <节点host：port> <节点id>
#查看某一node信息redis-cli --cluster info <host：port>



cluster部署



分别在三台服务器上部署

#创建redis cluster data目录mkdir /var/lib/redis/cluster


配置master1和slave1

#vim /etc/redis_7001.confbind 0.0.0.0port 7001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_7001.logpidfile /var/redis/redis_7001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_7001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_7001.confcluster-node-timeout 15000
#vim /etc/redis_8001.confbind 0.0.0.0port 8001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_8001.logpidfile /var/redis/redis_8001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_8001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_8001.confcluster-node-timeout 15000


启动Redis实例

redis-server /etc/redis_7001.conf && redis-server /etc/redis_8001.conf


配置master2和slave2

#vim /etc/redis_7001.confbind 0.0.0.0port 7001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_7001.logpidfile /var/redis/redis_7001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_7001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_7001.confcluster-node-timeout 15000


#vim /etc/redis_8001.confbind 0.0.0.0port 8001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_8001.logpidfile /var/redis/redis_8001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_8001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_8001.confcluster-node-timeout 15000


启动Redis

redis-server /etc/redis_7001.conf && redis-server /etc/redis_8001.conf


配置master3和slave3

#vim /etc/redis_7001.confbind 0.0.0.0port 7001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_7001.logpidfile /var/redis/redis_7001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_7001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_7001.confcluster-node-timeout 15000vim /etc/redis_7001.confbind 0.0.0.0port 7001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_7001.logpidfile /var/redis/redis_7001.pidcluster-enabled yescluster-config-file nodes_7001.confcluster-node-timeout 15000
#vim /etc/redis_8001.confbind 0.0.0.0port 8001daemonize yesprotected-mode nodir /var/lib/redis/clusterlogfile /var/log/redis/redis_8001.logpidfile /var/redis/redis_8001.pidtcp-backlog 511tcp-keepalive 300timeout 0supervised nologlevel noticedatabases 16save 900 1save 300 10save 60 10000stop-writes-on-bgsave-error yesrdbcompression yesrdbchecksum yesdbfilename dump.rdb_8001slave-serve-stale-data yesslave-read-only yesrepl-diskless-sync norepl-diskless-sync-delay 5repl-disable-tcp-nodelay noslave-priority 100cluster-enabled yescluster-config-file nodes_8001.confcluster-node-timeout 15000


启动Redis实例

redis-server /etc/redis_7001.conf && redis-server /etc/redis_8001.conf


创建完实例后我们自动创建cluster集群

redis-cli --cluster create  --cluster-replicas 1 192.168.149.128:7001 192.168.149.128:8001 192.168.149.129:7001 192.168.149.129:8001 192.168.149.130:7001 192.168.149.130:8001

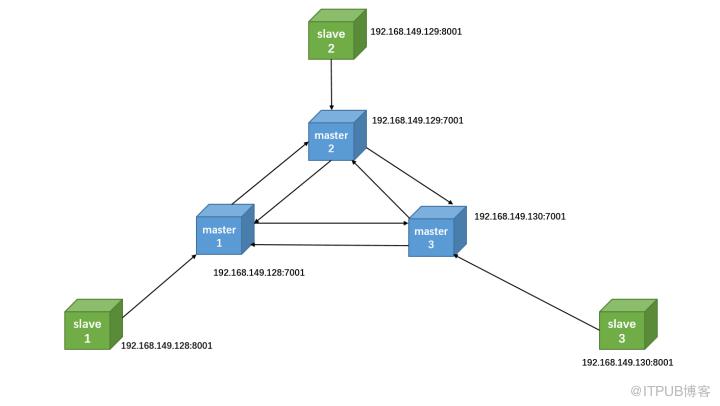

cluster会自动为master分配slave，分配后信息如图



我们也可以手动指定主从节点，不需要系统给我们自动分配


手动配置主节点（系统会自动分配slot，master必须大于等于三个）

redis-cli --cluster create  --cluster-replicas 0 192.168.149.128:7001 192.168.149.129:7001 192.168.149.


手动配置从节点

redis-cli --cluster add-node 192.168.149.129:8001 192.168.149.128:7001 --cluster-slave
redis-cli --cluster add-node 192.168.149.130:8001 192.168.149.129:7001 --cluster-slave
redis-cli --cluster add-node 192.168.149.128:8001 192.168.149.130:7001 --cluster-slave


验证

#redis-cli  -c -p 7001127.0.0.1:7001> CLUSTER NODESdb93ccf1d9ec043032b2a5c8a559f0aa0b77377b 192.168.149.129:7001@17001 master - 0 1660126817807 3 connected 5461-109226ebbefdc950de1b003ce49fdf5a6e8e853f4099a 192.168.149.129:8001@18001 slave e88d4393194f8990dfb9f6a958953e8a7a174a55 0 1660126819000 1 connected9355eadf652557747690155b8acb2bd5a1fb7a8d 192.168.149.128:8001@18001 slave 8a36ec13af914d629df215bdf97e690167e3b67f 0 1660126818824 5 connected8a36ec13af914d629df215bdf97e690167e3b67f 192.168.149.130:7001@17001 master - 0 1660126820857 5 connected 10923-16383e88d4393194f8990dfb9f6a958953e8a7a174a55 192.168.149.128:7001@17001 myself,master - 0 1660126820000 1 connected 0-5460eef9afb0222d6fc66bceddd1e95eaee64f2c4eb7 192.168.149.130:8001@18001 slave db93ccf1d9ec043032b2a5c8a559f0aa0b77377b 0 1660126820000 3 connected


可以看到192.168.149.128:7001是主，192.168.149.129:8001是其从


#在192.168.149.128:7001 写入数据[root@master ~]# redis-cli -c -p 7001127.0.0.1:7001> set name python-> Redirected to slot [5798] located at 192.168.149.129:7001OK
#在192.168.149.129:8001查看[root@slave1 ~]# redis-cli -c -p 8001127.0.0.1:8001> get name-> Redirected to slot [5798] located at 192.168.149.129:7001"python"


缩容案例


创建了四台master打算将其中一台master（192.168.149.128：8001）转换成slave


然后再分别为三台master分配slave 变成三主三从架构


#master：192.168.149.128：7001192.168.149.128：8001192.168.149.129：7001192.168.149.130：7001


首先我们将192.168.149.128:8001上的哈希槽（12288-16383）全部分配给192.168.149.128:7001

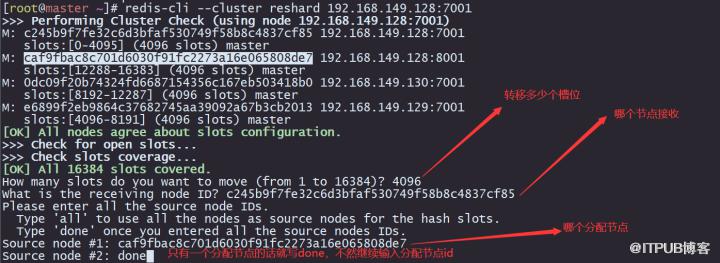

redis-cli --cluster reshard 192.168.149.128:7001





分配后把192.168.149.128:8001节点删除


redis-cli --cluster del-node 192.168.149.128:8001 caf9fbac8c701d6030f91fc2273a16e065808de7


现在只有三台主，我们添加从节点，每台主分配一台从

redis-cli --cluster add-node 192.168.149.129:8001 192.168.149.128:7001 --cluster-slave
redis-cli --cluster add-node 192.168.149.130:8001 192.168.149.129:7001 --cluster-slave
redis-cli --cluster add-node 192.168.149.128:8001 192.168.149.130:7001 --cluster-slave


将槽位重新分配一下

redis-cli --cluster rebalance 192.168.149.128:7001


验证

#在192.168.149.129:7001写数据[root@minion1 ~]# redis-cli -c -p 7001127.0.0.1:7001> set age 18-> Redirected to slot [741] located at 192.168.149.128:7001OK
#重定向到192.168.149.128:7001了。而192.168.149.128:7001的从是192.168.149.129：8001192.168.149.129:8001> get age-> Redirected to slot [741] located at 192.168.149.128:7001"18"


扩容案例


将192.168.149.128：8001转换成master，然后分配slot

#master：192.168.149.128：7001192.168.149.129：7001192.168.149.130：7001

#slave：192.168.149.129：8001192.168.149.130：8001192.168.149.128：8001


首先我们删除192.168.149.128：8001节点。因为是 slave，删除的时候不需要执行移除槽位操作

redis-cli --cluster del-node 192.168.149.128:8001 caf9fbac8c701d6030f91fc2273a16e065808de7


然后升级成master节点

redis-cli --cluster ass-node 192.168.149.128:8001 192.168.149.128:7001


升级之后重新分配槽位

redis-cli --cluster rebalance --cluster-use-empty-masters  192.168.149.128:8001

原文作者：咸鱼运维杂谈；如有侵权，请联系管理员删除。
