一、将GPIO功能配置为I2C

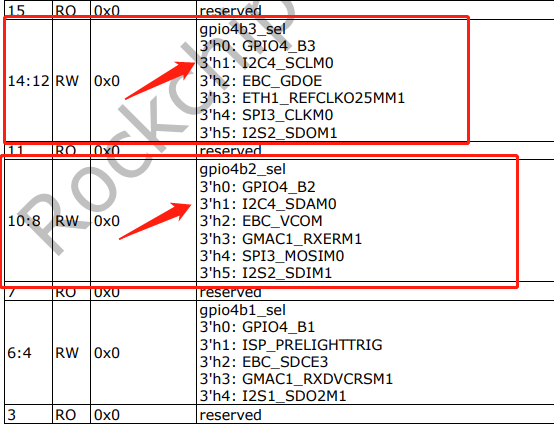

1、本例以I2C4为例，若要配置GPIO为复用功能。需要查看数据手册了解其复用关系，如下图所示。

2、进入/opt/tq356x-linux/kernel/arch/arm64/boot/dts/rockchip目录，打开rk3568-tqcoreA-BaseA_v1.dtsi文件。

cd /opt/tq356x-linux/kernel/arch/arm64/boot/dts/rockchip            vim rk3568-tqcoreA-BaseA_v1.dtsi

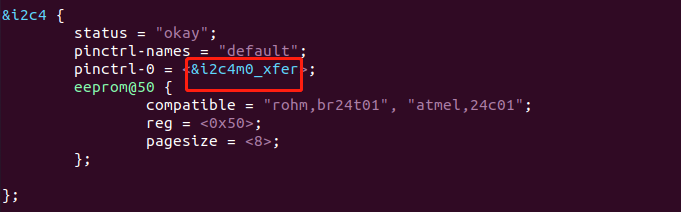

3、找到i2c4节点

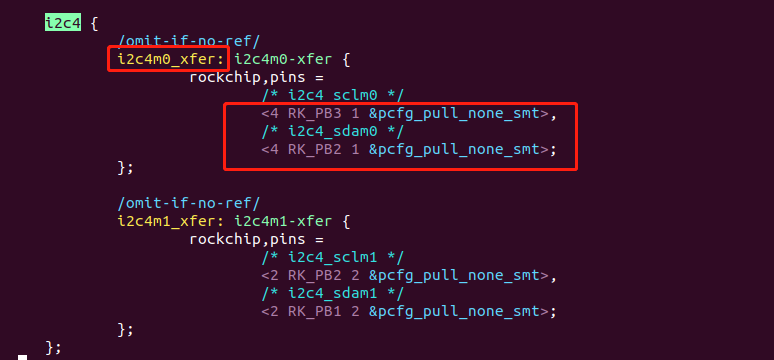

4、打开rk3568-pinctrl.dtsi文件，找到上方红框的节点。

vim rk3568-pinctrl.dtsi

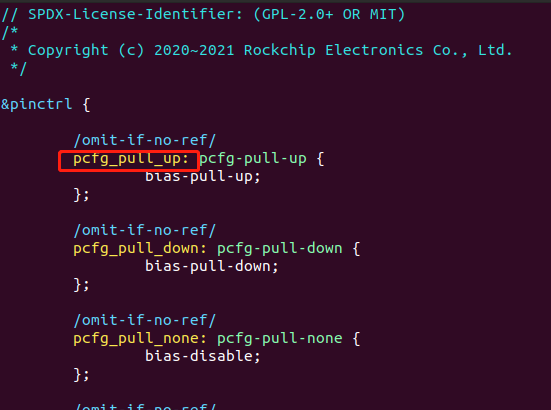

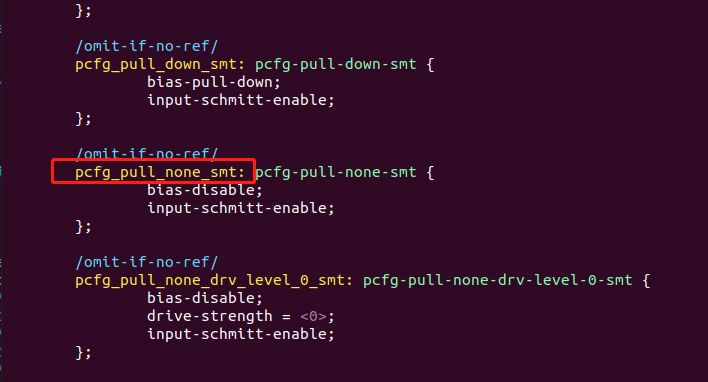

vim rockchip-pinconf.dtsi

二、将GPIO配置为SPI

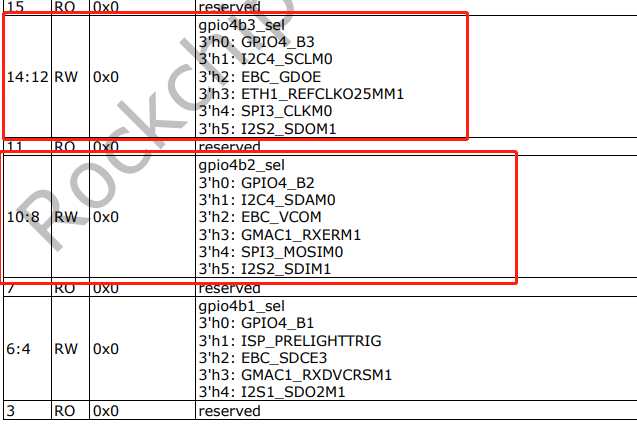

1、本例以SPI3为例，首先查看数据手册，知晓GPIO口的复用关系，如下图所示。

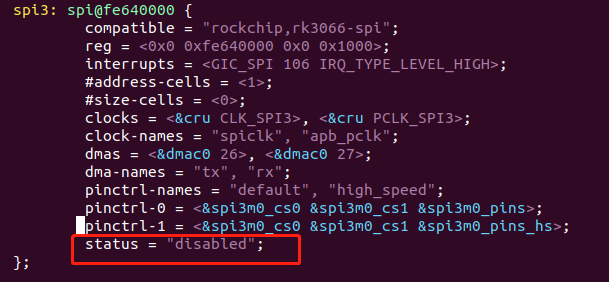

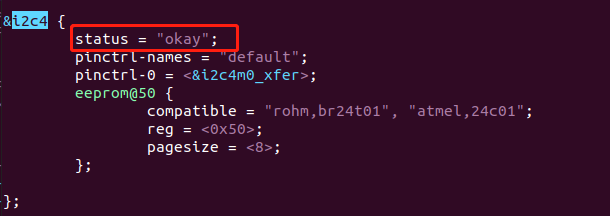

2、我们发现，SPI3的SCL口与MOSI口与上方的I2C4SCL口、SDA重合。这时候就有个疑问了，设备树是如何实现只复用一个功能而不造成冲突的呢？进入打开rk3568.dtsi文件。

vim rk3568.dtsi

vim rk3568-tqcoreA-BaseA_v1.dtsi

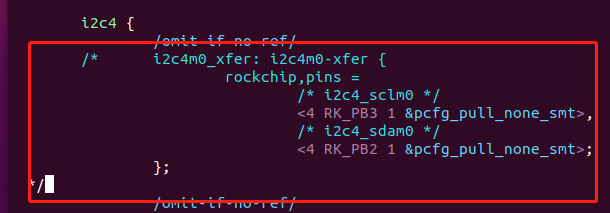

3、进入rk3568-tqcoreA-BaseA_v1.dtsi文件，将i2c4引用节点注释掉。

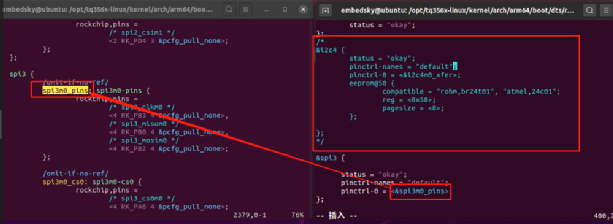

4、在rk3568-pinctrl.dtsi中找到 spi3节点，并在rk3568-tqcoreA-BaseA_v1.dtsi文件中自定义引用spi3，将其状态修改为"okay"。如下图所示。

vim rk3568-pinctrl.dtsi            vim rk3568-tqcoreA-BaseA_v1.dtsi

三、将GPIO配置为UART

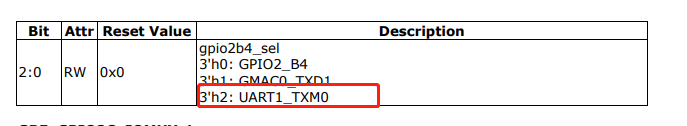

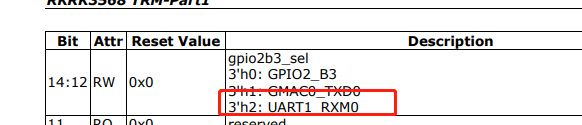

1、同样的，我们先看数据手册，知晓管脚的复用关系，本例以uart1为例。

2、进入/opt/tq356x-linux/kernel/arch/arm64/boot/dts/rockchip目录，打开rk3568-tqcoreA-BaseA_v1.dtsi文件。

cd /opt/tq356x-linux/kernel/arch/arm64/boot/dts/rockchip            vim rk3568-tqcoreA-BaseA_v1.dtsi

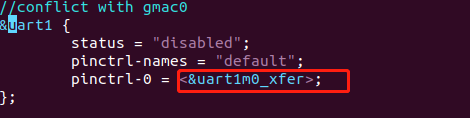

3、找到uart1节点

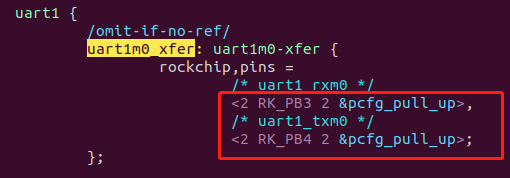

4、打开rk3568-pinctrl.dtsi文件，找到上方红框的节点。

vim rockchip-pinconf.dtsi
