由 于T507有 漏电保护功能，在T507核心板未上电工作时，如果检测到存在漏电现象则DC DC1就输出异常。在复位重启的时候底板有器件未完全断电会导致核心板的GPIO有漏电，致使核心板存在因漏电保护而无法启动的风险，故需要在底板增 加漏电保护电路。
具体实现有以下2个方案：

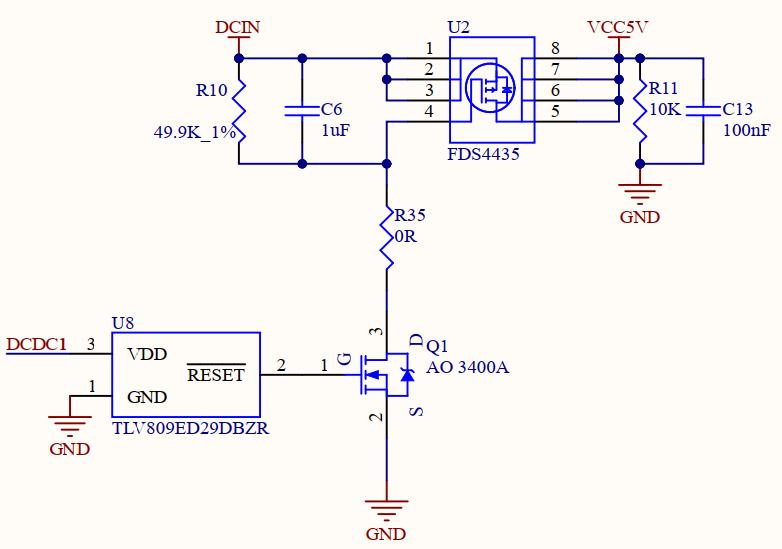

方法1：参考以下电路图，利用TLV809ED29DBZR复位芯片，当出现漏电时，DCDC1输出的电压不足3V，所以 TLV809ED29DBZR的2引脚会输出低电平导致Q1关闭，FDS4435因为4引脚电平为高，所以 FDS4435管子关闭不输出电压而达到断电的目的，如图下图所示：

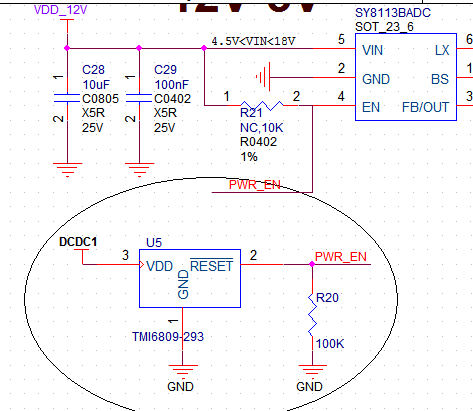

方法2：参考以下图，利用U5复位芯片，当板子出现漏电时，DCDC1输出的电压不足3V，所以U5会输出的低电平将LDO芯片关闭（U5的输出引脚接LDO电源芯片的使能引脚），如图下图所示：
注意，U5的输出引脚需要接下拉电阻R20，且不能低于30K不能大于100K，不然会导致板子无法实现漏电保护功能。
