安科瑞 崔庭宇

随着科技创新力度加大，信息技术已经成为提升银行核心竞争力的重要手段。在此趋势下，金融业采用的电子设备种类越来越多，对电子设备的使用强度大大增强，但电气系统设计、建设、运营、使用的过程中往往忽视安全用电和规范用电，主要表现在以下几个方面：

1.基础管理落后。

目前银行营业场所（营业网点、自助银行及办公大楼等）的用电系统还处于无网络化、无智能化的单机分散独立运行的状态，主要还是采取传统的保护措施，以空开、保险丝、漏保、定时器等方式为主流，无法实现对前端强电系统进行远程实时监测和管理。

2.设计应用不统一。

规划设计与实际应用不统一，导致线路数铺设不规范，部分地线缺失等隐患导致设备与人身安全无法得到保障。

3.运维管理不规范。

运营过程中缺乏现代化技术手段监管，难以防止不合理应用现象的产生。保护与负载不匹配、负载随意添加和不规范的分路引线、常年失修、鼠患、电器使用不规范，均是引起火灾的重大。

4.设备管理难度大。

设备使用中主要有安装随意、摆放无序、布线杂乱、接线零乱等现象；同时，非24小时设备24小时开机运行，24小时运行设备绝缘老化等问题均存在火灾安全隐患。

5.电能损耗浪费、存极大安全隐患。

银行营业场所的70%的用电属于营业性用电，比如照明、电脑、空调、饮水机、LED屏等设备，下班后需拉闸断电；但在实际执行中仍会存在不执行的现象，造成大量的能源浪费，存在很大的安全消防隐患。

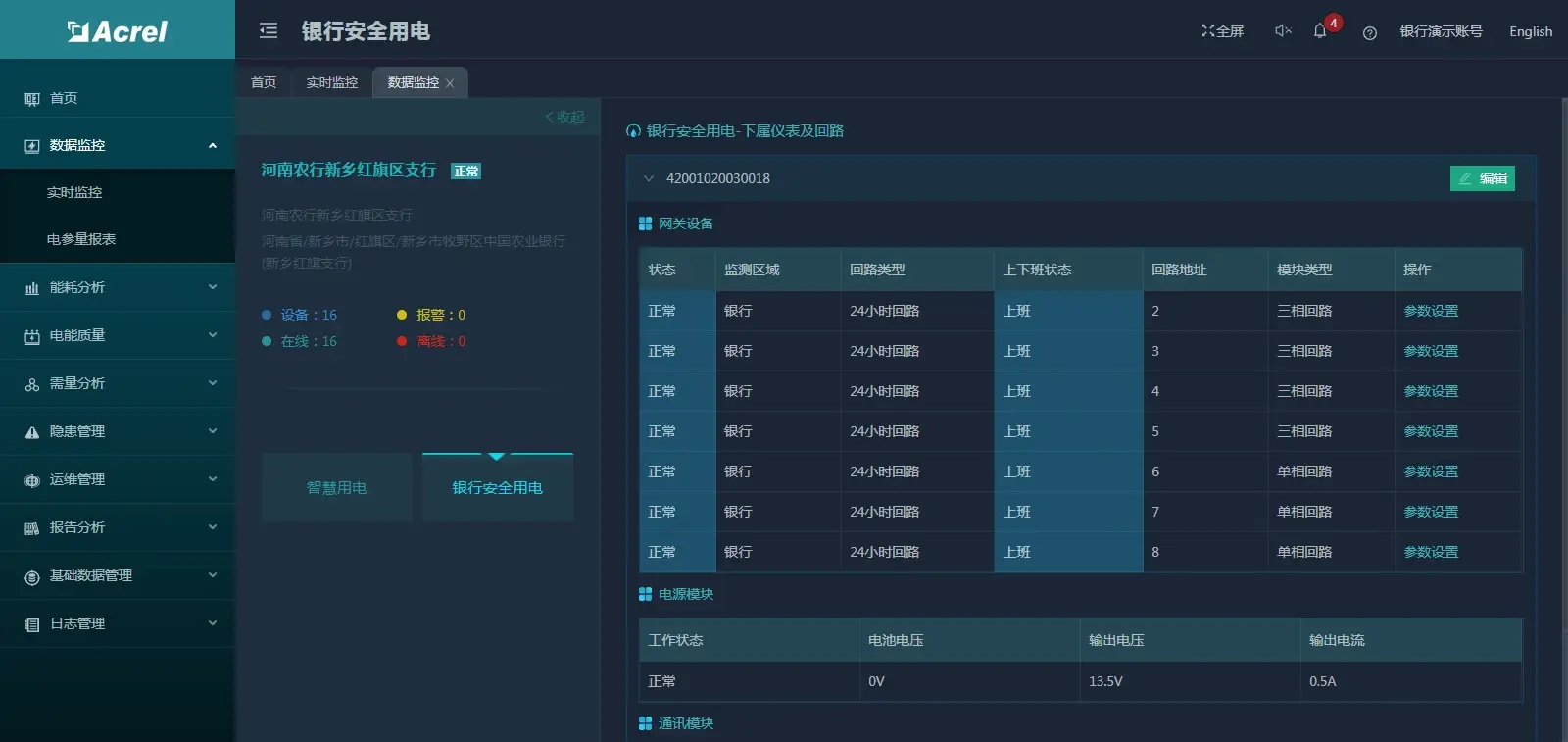

安科瑞银行业智慧安全用电云平台

平台电压、电流、温度、电弧等进行实时监测并进行数据分析，对被保护线路的过压、过载、过流、过温、欠压、打火、缺相、设备不在线等情况进行预警，系统在发现电气火灾预警时，信息可多种途径及时通知相关单位处理，确保用电线路系统安全。系统应具有独立完整功能，通过系统平台及前端系统设备实现对电气火灾风险的检测预警及管理，系统应预留与其他应用系统、设备交互对接接口，确保系统扩展性及融合性。

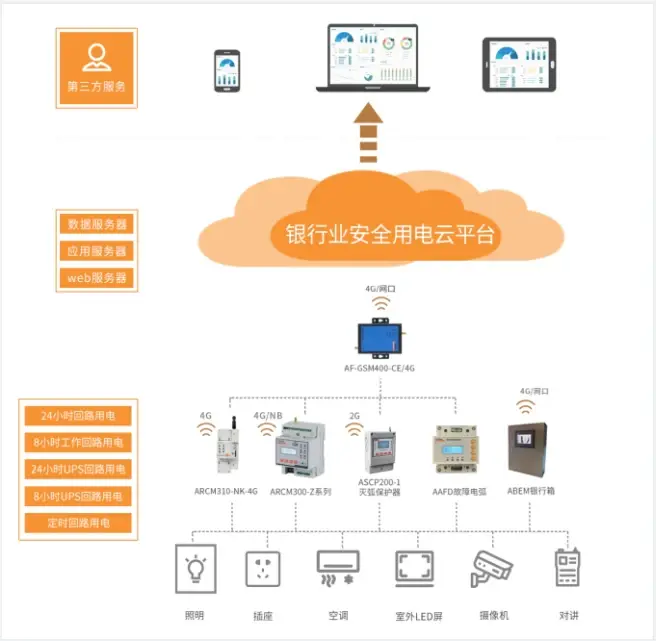

平台架构

根据银行的特点，把回路分成24小时回路用电，8小时工作回路用电，24小时ups/8小时ups回路用电和定时回路用电五种。

针对24小时用电回路，如ATM机和摄像头，需持续不间断工作，可监测是否异常断电。

针对8小时和定时回路，可设置上下班时间来判断回路的工作状态。在上班时间，即工作状态下，出现以下问题要报警：漏电越限、超温、过压、欠压、过流、过载（功率）、故障电弧报警、开入信号动作、温湿度信号越限。在下班后，即非工作状态下，监测回路还在用电，会有下班有电报警提醒。考虑到加班或者临时调整时间，可设置对应的延时时间。上下班时间也可以根据各网点需求进行设置针对每个回路，可以查看各个回路的实时电参量，上下班状态，回路状态。针对银行可能限制连接外网，烟感，门禁可通过开关量进行报警。

硬件推荐：

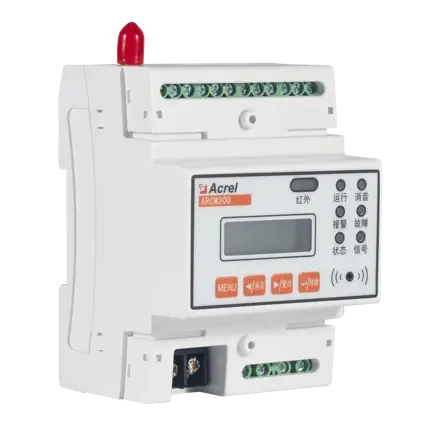

1、ARCM300系列智慧用电在线监测装置

主要针对进线回路进行检测和保护；

实时监测回路剩余电流、温度、单/三相电流、电压、频率、功率和电能等参量；

具有剩余电流、超温、过欠压和过流等保护功能；

支持联动信号输入检测功能(DI)；

具有继电器输出控制功能(DO)；

支持RS485通讯，标准Modbus-RTU协议；

导轨式安装

声光报警，LCD点阵液晶显示

可选配4G/NB上传功能

2、智能微型断路器

计量功能：实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量

报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警等

保护功能：过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保护跳闸、短路保护跳闸、漏电保护跳闸、超温保护跳闸、三相电缺相保护跳闸

控制功能：支持本地手柄通断、本地电动分合闸、本地锁定、远程遥控分合闸、定时控制、预约控制等多种控制功能

参数整定：支持本地或远程设置各类保护参数，控制任务参数、重合闸参数等

自检功能：支持漏电自检功能，可通过平台定期提醒用户漏电自检或设置自动自检，自检完成后可10S 自动合闸

安全功能：支持三种控制等级：1）本地+远程可控；2）仅本地可控；3）仅远程可控。支持本地锁定，锁定后远程不可控，保证本地施工人员安全。支持检修模式，检修模式断路器无法合闸，待设备检修完成，需退出检修模式后才可合闸，支持关联保护跳闸自动进入检修状态

重合闸功能：支持过欠压保护后，待电压恢复正常自动重合闸，重合闸次数可设，支持无限次和有限次数。

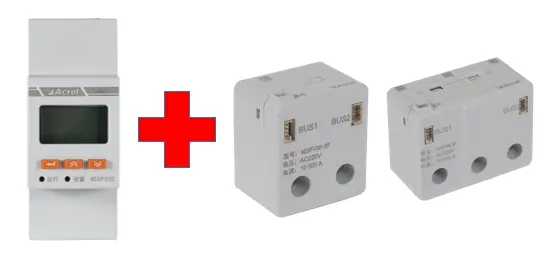

3、末端智能检测模块

主要针对常规照明回路、插座和空调回路进行检测；

实时监测回路剩余电流、温度、单/三相电流、电压、频率、功率和电能等参量；

具有剩余电流、超温、过欠压和过流等保护功能；

网关和模块之间采用LORA通讯；

网关为导轨式安装

声光报警，LCD点阵液晶显示

可选配4G上传功能

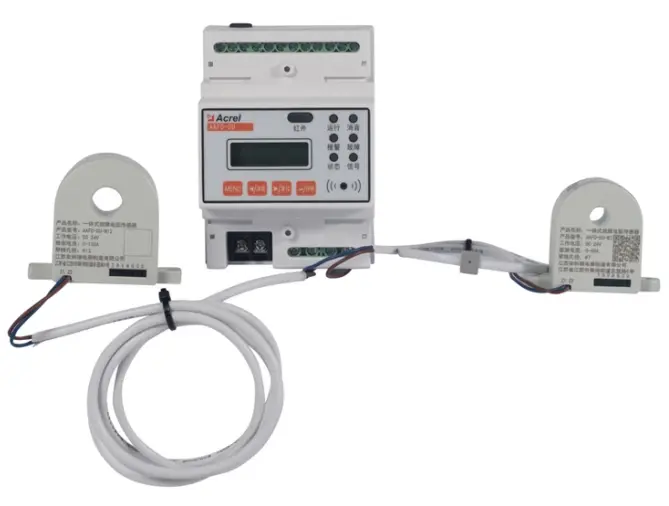

4、故障电弧探测器

●支持 32路故障电弧，外接故障电弧传感器

●支持 1路剩余电流，外接漏电互感器

●支持 4路温度，外接温度传感器

●支持 2DI，2DO

●声光报警，LCD点阵液晶显示

●导轨式安装，4模

●上行：485通讯，连接至电气火灾主机

●下行：1路二总线，连接至故障电弧探传感器

●可选配4G上传功能

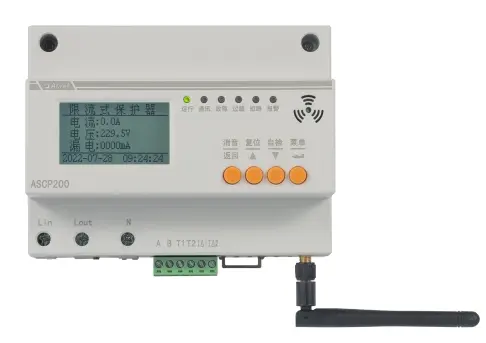

5、限流式保护器

主要功能：

●短路限流●过载限流●超温限流●过/欠压保护●线缆温度监测●漏电流监测

●1路RS485通讯，1路NB-IoT/2G/4G无线通讯

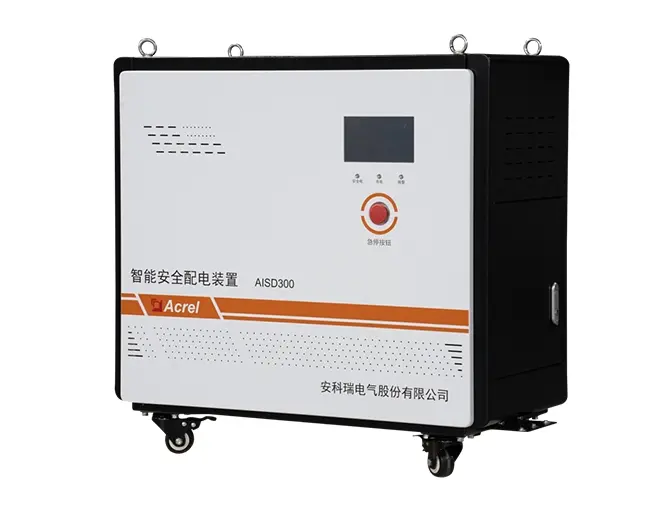

6、智能安全配电装置

功能特点

1.供电稳定性。负载端发生单相接地故障，装置报警，系统可持续供电，不会切断电源。

2.供电安全性。装置可以把系统的漏电流限制在很小的级别，人体无意触碰到供电线路，不会造成触电事故。

3.系统发生短路故障，装置能快速切断电源，不会出现电弧火花。

4.装置监测到系统过载，可以及时切断电源，避免因过载引起线路故障。

5.装置实时监测系统电压，发生过、欠压时，发出报警信号，可以设置是否切断电源。
